imc CRONOSflex: Modules
Fidèle à la famille CRONOS, le nouveau système imc CRONOSflex prend directement en charge la plupart des capteurs disponibles pour les mesures mécaniques, électromécaniques et mécatroniques. Que ce soient des signaux panachés multivoies comme des entrées analogiques, des compteurs ou des codeurs incrémentaux ou des signaux issus de bus de terrain comme le CAN, le LIN, le FlexRay, etc., vous les nommez et le imc CRONOSflex les mesure.
Mesures modulaires
Avec un échantillonnage pouvant aller jusqu’à 100.000/sec/voie et un débit global de 2.000.000 échantillons/sec vers chaque unité de base, avec des conditionneurs configurables de haute précision et des alimentations capteur intégrées le imc CRONOSflex peut relever tous les défis d’acquisition de données de précision, conditions d’environnement comprises.
Le plus remarquable dans le imc CRONOSflex est son mécanisme d’accouplement. Vous pouvez ajouter ou retirer des voies d’entrées analogiques conditionnées en quelques secondes par simple ajout ou séparation de module dans l’assemblage existant. La rigidité des modules et leurs reconnaissances automatiques par le logiciel imc STUDIO fournissent un maximum de flexibilité. A contrario, les modules peuvent être distribués dans l’espace, seuls ou par blocs raccordés à l’unité de base par un câble Ethernet standard.
Comme toutes les entrées des systèmes d'acquisition de données imc,les modules du imc CRONOSflex comprennent le conditionnement des signaux, leur filtrage analogique, leur numérisation haute précision sur 24 bits et leur traitement numérique. Il existe une grande variété de modules qui va de l’UNI2-8, 8 voies universelles (CRFX/UNI2-8) à des modules pour des mesures beaucoup plus spécifiques.

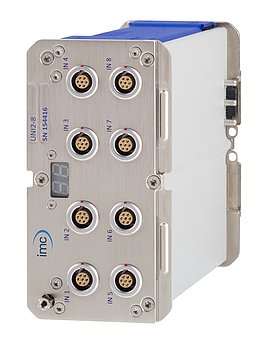

UNI2-8
8-voies, ampli de mesure universel haute performance
L'UNI2-8 est un ampli universel avec 8 entrées analogiques différentielles, il permet la mesure de:
- Tension et Courant (20 mA)
- Température (thermocouple et PT100)
- Pont et jauges de déformation (quart-, demi- et pont complet)
- Capteurs IEPE/ICP (via le connecteur Sub-D optionnel)
Pour l'excitation des capteurs externes ou les mesures en pont, une alimentation programmable par logiciel (2.5 V à 24 V) est intégrée.
Points forts:
- Un ampli pour toutes les grandeurs courantes
- Une bande passante très élevée jusqu'à 48 KHz
- Une gamme d'entrée finement ajustable (±5 mV à ±50 V)
- Chaque voie possède son propre filtre ajustable (par ex. comme filtre anti-repliement) et son propre convertisseur simultané
- Assistant graphique pour la configuration des types de ponts de jauges
- Complément de quart de pont 120 and 350 Ω sélectionnable par logiciel
- Supporte la fonction imc Plug & Measure (TEDS selon IEEE 1451)
Applications typiques: Fournit un maximum de flexibilité en cas de changements de types de mesure et de capteurs.

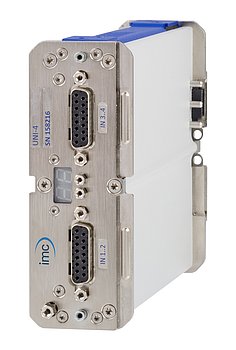

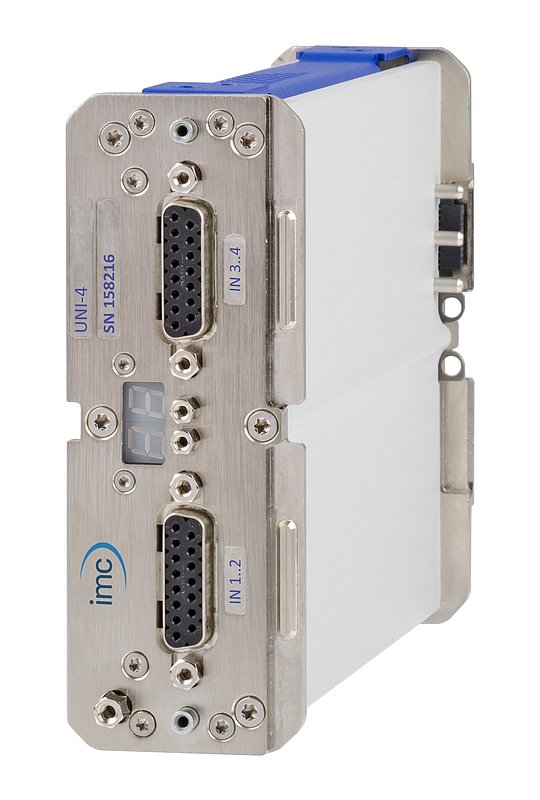

UNI-4
4-voies, ampli de mesure universel haute performance
L'UNI-4 est l'ampli de mesure le plus universel de la gamme. Avec 4 entrées analogiques différentielles, il est capable de mesurer:
- Tension et Courant (mesures isolées)
- Température (thermocouple, mesures isolées)
- PT100, PT1000
- Pont et jauges de déformation (quart-, demi- et pont-complet)
- Capteurs IEPE/ICP (via le connecteur Sub-D optionnel)
Des tensions d'excitation (non isolées) sont configurables entre 0.25 V et 24 V pour l'alimentation de capteurs externes ou les mesures en pont.
Les voies sont isolées galvaniquement pour les mesures de Tension, Courant et Thermocouple. Chaque voie est équipée de son propre convertisseur simultané avec filtre ajustable en tant que par exemple anti-repliement.
Points forts:
- Mesure isolée galvaniquement individuellement pour Tension, Courant et Thermocouple
- Alimentation configurable par voie pour capteurs et mesures en pont
- Prise en charge des PT100 et PT1000
- Grande bande passante jusqu'à 48 KHz
- Complément interne pour quart de pont 120, 350 et 1000Ω
- Supporte les TEDS suivant la norme IEEE 1451
Applications typiques: Fournit un maximum de flexibilité en cas de changements de types de mesures ou de capteurs y compris avec des alimentations différentes.
LV3-8
8-voies, ampli de mesure différentiel
le LV3-8 est un ampli de mesure différentiel avec 8 voies pour la mesure de:
- Tension et Courant (20 mA)
- Capteurs IEPE/ICP (avec le connecteur Sub-D optionnel)
Points forts:
- Economique, mesure avec grande résolution des Tension et Courant
- Gamme d'entrée Tension finement ajustable (±5 mV à ±50 V)
- Grande bande passante jusqu'à 48KHz
- Chaque voie possède son propre filtre ajustable (en tant que filtre anti-repliement par ex.) et son convertisseur AN simultané
- Supporte la fonction imc Plug & Measure (TEDS suivant la norme IEEE 1451)
Applications typiques: Idéal pour la mesure de signaux de capteurs avec sortie tension ou de variables de process en 4-20mA avec grande bande passante.
ISO2-8
8-voies, ampli de mesure différentiel isolé
L'ISO2-8 est un ampli de mesure différentiel isolé avec 8 voies flottantes séparées galvaniquement pour des mesures de haute précision de:
- Tension et courant (20 mA)
- Température (thermocouples et PT100)
- Capteurs ICP (avec connecteur Sub-D optionnel)
Points forts:
- Isolement entre voies, entrées séparées galvaniquement
- Gamme d'entrée Tension finement ajustable (±5 mV à ±50 V)
- Haute bande passante jusqu'à 11KHz
- Chaque voie possède sont propre filtre ajustable (en tant que filtre anti-repliement par ex.) et son propre convertisseur AN.
- Supporte la fonction imc Plug & Measure (TEDS suivant la norme IEEE 1451).
Applications typiques: Idéalement adapté aux mesures avec potentiels arbitraires dans le domaine automobile ou le secteur ferroviaire.
ISOF-8
8-voies, ampli différentiel isolé rapide
L'ISOF-8 est un ampli de mesure différentiel isolé avec 8 voies séparées galvaniquement pour la mesure très précise de:
- Tension et Courant (20 mA)
- Température (Thermocouple et PT100)
- Capteurs IEPE/ICP (avec connecteur Sub-D optionnel)
Points forts:
- Isolation entre voies, entrées séparées galvaniquement
- Gamme d'entrée Tension finement ajustable (de ±50 mV à ±60 V)
- Grande bande passante jusqu'à 48 KHz
- Chaque voie possède son propre filtre ajustable (en tant que filtre anti-repliement par ex.) et son propre convertisseur AN.
- Supporte la fonction imc Plug & Measure (TEDS suivant la norme IEEE 1451)
Applications typiques: Idéal pour les mesures dans des conditions de potentiels mal définis comme dans un véhicule ou dans le secteur ferroviaire avec grande bande passante.

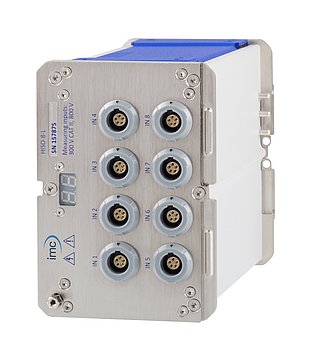

HISO-8
Le HISO-8 est un amplificateur de mesure différentiel à haute isolation avec 8 entrées analogiques pour la mesure de signaux faibles avec une isolation élevée en mode commun jusqu'à 800 V. Selon le type de module, les signaux et capteurs suivants sont pris en charge :
- Tension (±50 mV à ±60 V)
- Courant (20 mA)
- Sondes de température PT100, PT1000
- Thermocouples
Caractéristiques particulières :
- Entrées isolées galvaniquement par canal
- Isolation en mode commun jusqu'à 800 V
- Tenue à la surtension ±600 V (différentiel)
- Bande passante élevée du signal jusqu'à 11 kHz
- Chaque canal dispose de son propre filtre réglable (par exemple, un filtre anti-aliasing) et d'un convertisseur A/N simultané.
Applications typiques :
- Tests dans l'environnement de l'eMobilité (par exemple, véhicules électriques et hybrides)
- Environnements dans lesquels la sécurité totale des personnes doit être garantie, même en cas de défaillance.
- Mesures sur les composants haute tension tels que les batteries, les composants d'électronique de puissance et les circuits d'alimentation. Basses tensions, y compris les signaux sur les shunts externes de mesure du courant.

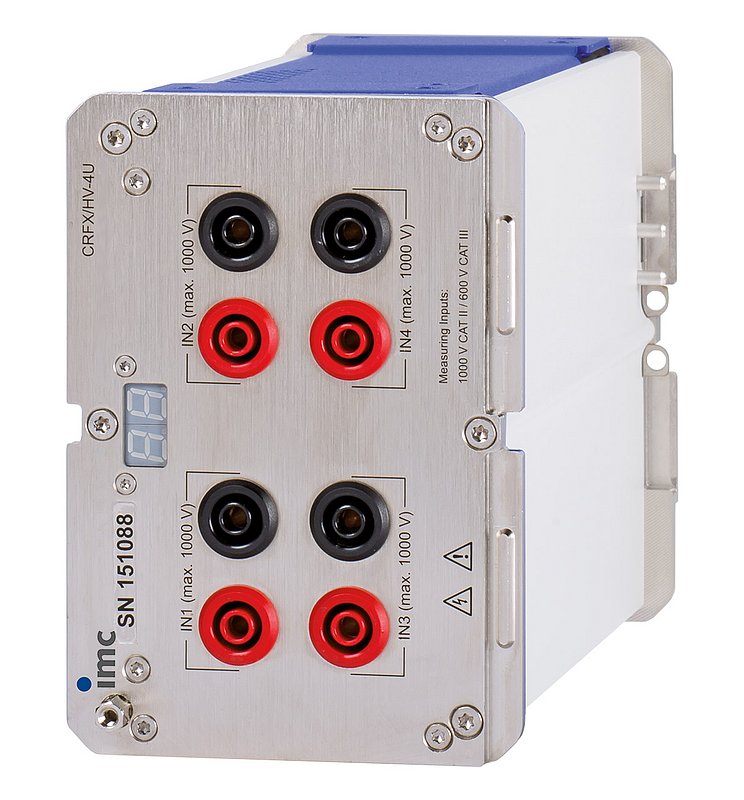

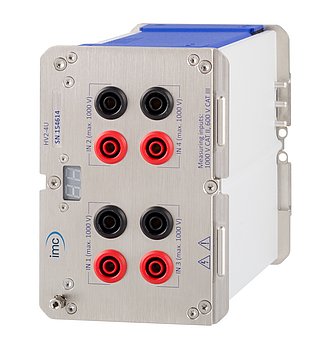

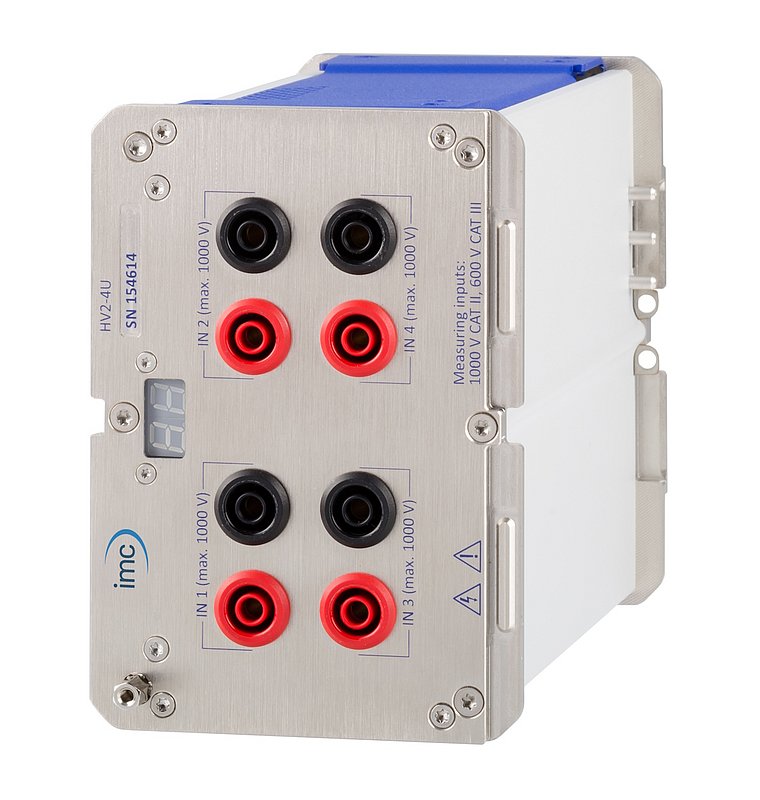

HV2-4U
Module 4 voies pour la mesure des hautes Tensions
Avec l'ampli de mesure 4 voies HV2-4U, il est est possible de mesurer des hautes tensions jusqu'à 1000V.
Le module d'entrée haute Tension (CRFX/HV2-4U) du CRONOSFlex est idéal pour des mesures isolées jusqu'à ±1000 V, telles celles rencontrées dans la surveillance de qualité de réseau électrique et dans l'analyse de puissance réelle de systèmes de conduite et de véhicules hybrides.
Points forts:
- Mesure de tension jusqu'à 600 Veff (CAT III) / 1000 Veff (CAT II)
- Bande passante analogique 48 kHz (-3 dB)
- Précision sur la phase meilleure que 1° pour des mesures jusqu'à la cinquantième harmonique de tension 50/60 Hz
- Gamme d'entrée de ±1000 V à ±2.5 V, sélectionnable par voie
Applications typiques: Idéal pour les mesures sur réseau, les moteurs électriques, les batteries, les piles à combustible, etc.

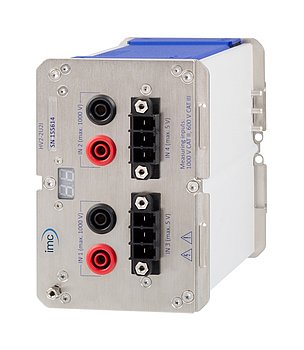

HV2-2U2I
Module 4 voies pour la mesure de haute Tension et de Courant
Avec l'ampli 4 voies HV-2U2I, 2 voies sont utilisées pour des mesures de tension jusqu'à 1000V, les 2 autres sont disponibles pour des mesures via des sondes de courant.
Points forts:
- Mesure de Tension jusqu'à 600 Veff (CAT III) / 1000 Veeff (CAT II)
- Bande passante analogique pemettant des mesures jusqu'à la cinquantième harmonique
- Acquisition avec sondes de courant ou de basse tension possible
- Supporte directement les bobines Rogowski
Applications typiques: Idéal pour les mesures sur réseau, les moteurs électriques, les batteries, les piles à combustible, etc.
DCB2-8 & DCBC2-8
8-voies ampli de mesure en pont pour les applications jauges multivoies avec bande passante moyenne
Le DCB(C)2-8 est un ampli continu économique pour mesure en pont. Avec 8 entrées analogiques différentiellesil permet les mesures de:
- Tension et Courant (20 mA)
- Jauges de déformation, capteurs en pont
- Capteurs IEPE/ICP (avec le connecteur Sub-D optionnel)
Une alimentation sélectionnable par logiciel est intégrée pour l'excitation de capteurs externes et les mesures en pont.
Points forts:
- Bande passante moyenne jusqu'à 5KHz
- Alimentation capteur avec tension d'excitation ajustable
- Sélection par logiciel du complément de pont 120 ou 350 Ω pour les 1/4 de pont
- Assistant de configuration graphique pour les types de pont de jauges
- Supporte la fonction imc Plug & Measure (TEDS suivant la norme IEEE 1451)
- Egalement disponible avec les connecteurs Sub-D compacts haute densité (variante "C")
Applications typiques: mesures de jauges de déformation, capteurs d'effort et de pression, mesures de Tension universelles.
B-8 & BC-8
8-voies, ampli pour mesure en pont, pour applications jauges de déformation multivoies en dynamique
Le B(C)-8 est un ampli continu avec 8 entrées analogiques différentielles avec grande bande passante pour la mesure de:
- Tension et Courant (20 mA)
- Jauges de déformation, capteurs en pont
- Capteurs IEPE/ICP (avec connecteur Sub-D optionnel)
Une alimentation capteurs sélectionnable par logiciel estintégrée pour l'excitation de capteurs externes et les mesures en pont.
Points forts:
- Très grande bande passante jusqu'à 48KHz
- Complément de pont sélectionnable par logiciel 120 ou 350 Ω pour les montages 1/4 de pont
- Assistant de configuration graphique pour les différents types de pont
- Supporte la fonction imc Plug & Measure (TEDS suivant la norme IEEE 1451)
- Disponible également avec connecteurs Sub-D compacts haute densité (variante "C")
Applications typiques: mesures de jauges de déformation, capteurs d'effort et de pression, mesures de Tension universelles avec grande bande passante.
BR2-4
4-voies, ampli de mesure en pont haute performance
Le BR2-4 est un ampli pour mesure en pont universel, continu et à porteuse, avec 4 voies qui peut aussi etre utlisé comme ampli continu différentiel. Il permet de mesurer:
- Jauges de déformation avec sélection de l'excitation continue ou à porteuse
- LVDT
- Tension et Courant (20 mA)
- Capteurs IEPE/ICP (avec connecteur Sub-D optionnel)
Points forts:
- Excitation à fréquence porteuse (5 KHz) pour les ponts et LVDT
- Simple ou double configuration de contrôle d'excitation supportée (c. à d. cablage 5 ou 6 fils en pont complet)
- Alimentation pont symétrique de 1 V, 2.5 V, 5 V en mode continu ou à porteuse
- Détection de rupture de fil
- Résistance de calibration intégrée pour calibration shunt
- Complément de pont 120 et 350 Ω sélectionnable par logiciel pour les 1/4 de pont
- Assistant de configuration graphique pour les différents types de pont de jauges
Applications typiques: Idéal pour les mesures en pont avec excitation à porteuse pour des mesures performantes en ambiance bruitée ou nécessitant une grande stabilité à long terme, également pour capteurs de déplacement inductifs et LVDT.

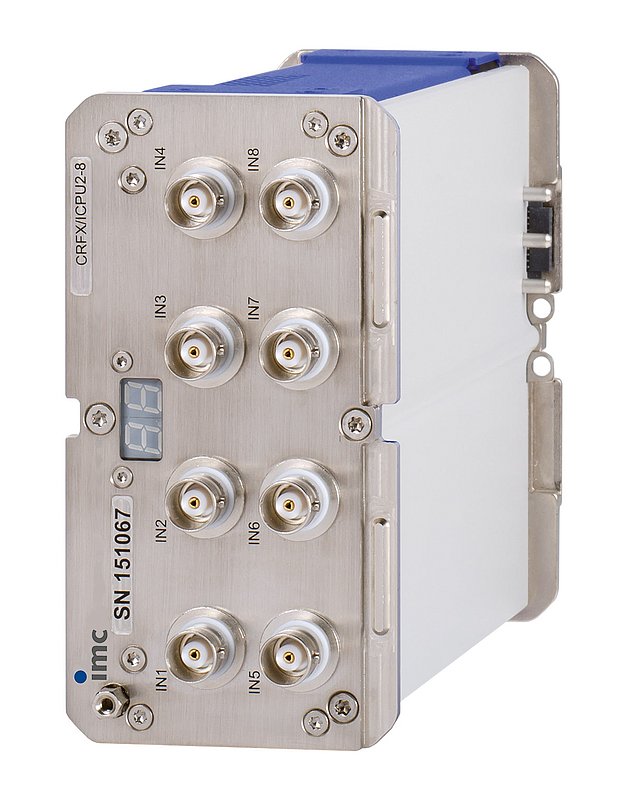

ICPU2-8
8-voies, ampli de mesure pour ICP
L'ICPU2-8 est un ampli de mesure large bande pour la mesure de:
- Capteurs IEPE/ICP (courant 4 mA)
- Tension (Couplage AC et DC)
Les capteurs compatibles ICP (capteurs ICP™, DELTATRON®, PIEZOTRON®) se connectent directement via les connecteurs BNC.
Points forts:
- Haute bande passante jusqu'à 48 KHz
- Gamme d'entrée finement ajustable (de ±5 mV à ±50 V)
- Couplage d'entrée commutable par logiciel: DC, AC, AC avec alimentation en courant
- Chaque voie possède son propre filtre ajustable (en tant que filtre anti-repliement par ex.) et son propre convertisseur simultané
- Supporte la fonction imc Plug & Measure suivant la norme IEEE 1451.4 (Class I mixed mode interface)
Applications typiques: Idéal pour les mesures d'accélération et les mesures de bruit et vibration.

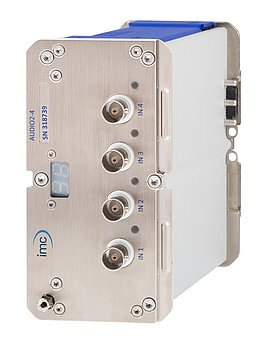

AUDIO2-4 & AUDIO2-4-MIC
4-voies, module de mesure audio
Le module de mesure AUDIO2-4 a 4 voies individuelles, isolées galvaniquement pour l'acquisition de :
- Capteurs IEPE/ICP (excit. courant 4 mA)r
- Tension (couplage AC et DC)
Connexion directe des capteurs compatibles ICP (capteurs ICP®, Deltatron®, Piezotron®) via les connecteurs BNC.
Points forts:
- Isolation galvanique par voie
- Bande passante signal 48 KHz
- Important rapport signal bruit (-110 dB)
- Faible distorsion signal (-115 dB)
- Mesures de haute précision sur une large gamme d'entéres Tension
- Supporte la fonction imc Plug & Measure suivant la norme IEEE 1451.4 (interface mode mixte Class I). Option alimentation pour microphone à condensateur, modèle AUDIO2-4-MIC
Applications typiques: Idéal pour les mesures de bruit, l'analyse des bruits et vibrations et la mesure d'accélération.

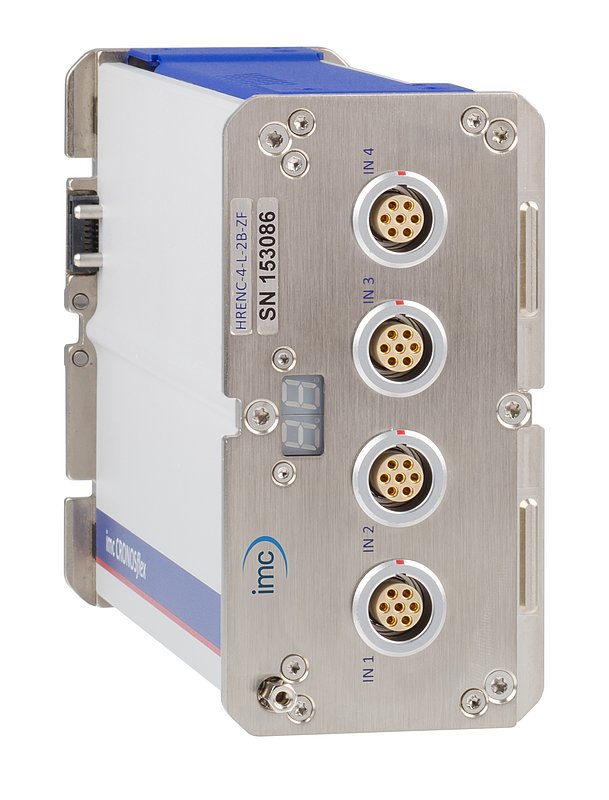

HRENC-4
Le module CRONOSflex (CRFX/HRENC-4) sert à mesurer les signaux dont on veut saisir les informations de temps ou de fréquence. Contrairement aux canaux analogiques, la mesure réelle ne consiste pas en un échantillonnage répété à un intervalle de temps fixe. Au lieu de cela, les compteurs numériques sont utilisés pour déterminer soit le nombre d'impulsions qui se produisent, sur les intervalles de temps entre des pentes de signal définies des événements. Pour la mesure du temps/fréquence maximal, une résolution d'environ 3,9 ns (256MHz) est disponible. En cas d'utilisation de codeurs à deux voies pour signaux sinus/cosinus, la conversion en valeurs numériques pour la détermination du sens de rotation et le comptage absolu des incréments (périodes complètes) est effectuée. De plus, des informations détaillées sur la position peuvent être obtenues par l'évaluation analogique des
signaux sinus/cosinus, ce qui permet d'augmenter encore la résolution.
Points forts:
Le HRENC-4 est un comparateur numérique et sert à l'évaluation analogique (signaux sinus/cosinus).
- Entièrement conditionné (entrée différentielle et filtre)
- Résolution 256MHz
- Mesure de la vitesse de rotation, etc. pour une mesure précise du temps
FRQ2-4
Cet amplificateur est spécialement conçu pour les capteurs qui sont capables de convertir les grandeurs électriques et physiques en fréquence. Ces capteurs restent dans un "état de repos" (paramètre d'entrée = 0) pour une une fréquence non égale à zéro.
La grandeur physique combinée avec le facteur d'échelle doit être saisie pendant la configuration.
Par le tarage dans le menu "Réglage de l'amplificateur", cet état de repos est taré comme position zéro. Les fréquences inférieures à cet état de repos seront indiquées comme valeurs physiques négatives.
[Translate to French:] retour
Module DIO d’entrées/sorties numériques
Cette famille propose des modules avec des entrées et des sorties numériques et donne aux systèmes CRONOSFlex la possibilité de contrôler l'environnement de mesure comme par exemple dans le pilotage de bancs d’essais. Les entrées numériques (DI2-xx) permettent l'échantillonnage de signaux numériques avec des niveaux TTL/CMOS ou 24 V.
Points forts DI2-xx
- Groupes de 4 bit isolés galvaniquement
- Configurables pour niveaux de 5 V ou 24 V (groupes de 8 bit)
Les sorties numériques (DO-xx-HC) fournissent des signaux de contrôle isolés avec courant élevé. Les signaux d’état peuvent être générés par imc Online FAMOS en tant que résultats de calculs en temps réel ou provenir d’états du système de déclenchement.
Points forts DO-xx-HC
- Groupes de 8 bit isolés galvaniquement
- Choix des niveaux de sortie 5 V ou 24 V
- Modes de fonctionnement configurables (Open drain, Open Source ou Totem Pole)
- 0,7 A /Bit (Sink et Source)
Les modules 16 voies ont les 16 bits du même type (Entrée ou sortie).
Les modules 32 voies peuvent être du même type (32 entrées ou 32 sorties) ou panachées 16 entrées et 16 sorties. Ces modules sont considérés comme deux modules logiques séparés avec leurs identifiants respectifs indiqués sur deux afficheurs 7 segments.

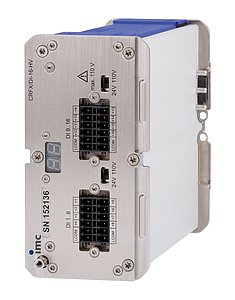

Module 16 voies d’entrées numériques (110V/24V)
Le module CRFX/DI-16-HV est équipé d'entrées numériques qui peuvent échantillonner des signaux logiques 24 ou 110V. La connexion est réalisée via 4 borniers de 4 bits chacun. Le niveau 24 ou 110V peut être réglé par un interrupteur par groupe de 8 bits.
Points forts
- Groupes de 4 bit isolés
- Niveau d'entrée configurable
Module de sorties pour application de controle
Cette famille de modules fournit des signaux analogiques et des actionneurs sur 8 voies. Les sorties peuvent être des résultats de calculs temps réel effectués en ligne avec Online FAMOS entre des combinaisons de voies.
Points forts DAC
- Sorties ±10 V ±10 mA
- 0 V sans état transitoire
- Protégé contre les court circuits
- Raffraîchissement jusqu'à 5 KHz
En plus de ce module à sorties analogiques (DAC) il existe un double module avec 16 sorties numériques supplémentaires (DO-16-HC). Ces sorties digitales fournissent des signaux de commande isolés avec sortie courant élevé. Les états de ces signaux peuvent également être générés par Online FAMOS ou correspondre à des déclenchements système.
Points forts DO-16-HC
- Groupes de 8 bits isolés galvaniquement
- Compatible avec niveaux de sortie 5 V et 24 V
- Mode configurable (Open Drain / Open Source / Totem Pole)
- 0.7 A par bit (sink and source)
Ce double module se comporte comme 2 modules logiques avec leur identifiant respectif affichés sur 2 afficheurs 7 segments.
