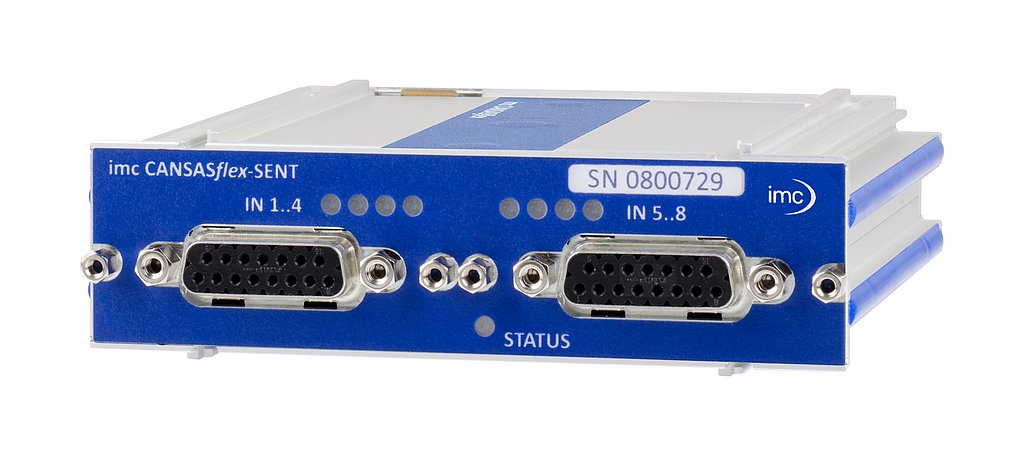

Modules de mesure intelligents pour bancs d’essai et usages mobiles
La série imc CANSASflex offre un large choix de modules de mesure CAN couvrant tous les capteurs et signaux typiques de machines, installations et véhicules. Les modules peuvent être répartis dans l’espace ou être installés sous forme d’unité centralisée. Il suffit à cet effet de relier les modules : c’est par le biais d’un mécanisme d'accouplement qu’ils sont reliés électriquement et mécaniquement entre eux, sans outils et sans câbles.
Dans les bancs d’essai et les installations, c’est-à-dire partout où de nombreux modules doivent être durablement installés de manière centralisée dans une unité, il est conseillé d’utiliser un rack. Ce dernier permet de relier directement les modules avec une alimentation et connexion automatiques au bus CAN.
Mécanisme d'accouplement pour plus de confort

Les modules de la série imc CANSASflex peuvent être rapidement reliés grâce au mécanisme d'accouplement et ce, à la fois mécaniquement et électriquement. Ainsi, l'utilisateur peut très facilement créer, par simple accouplement, un bloc de modules. Le câblage entre les modules est de l’histoire ancienne.
À un clic de l’enregistreur de données

Les modules de mesure sont parfaitement complétés par l’enregistreur de données imc BUSDAQflex. Un seul clic permet de transformer un bloc de modules en système de mesure complet qui enregistre toutes les données de manière synchrone et qui offre des interfaces à des bus de terrain conventionnels tels que CAN, LIN, FlexRay et XCPoE. De plus, l’enregistreur de données imc BUSDAQflex prend en charge différents protocoles, notamment KWP2000, CCP, XCP et OBD-2.
Entrées analogiques
Tension et température | Ponts | Universel | |||||||
---|---|---|---|---|---|---|---|---|---|
C8 | CI8 | HCI8 | HCI8-T | SC16 | SCI8 | SCI16 | DCB8 | UNI8 | |
Canaux | 8 | 8 | 8 | 8 | 16 | 8 | 16 | 8 | 8 |
Taux de balayage par canal | |||||||||
Taux de balayage max. | 100 Hz | 1000 Hz | ≤1 kHz | ≤1 kHz | 500 Hz | 1000 Hz | 500 Hz | 1000 Hz | 1000 Hz |
Largeur de bande max. | 20 Hz | 440 Hz | 440 Hz | 440 Hz | 28 Hz | 42 Hz | 28 Hz | 200 Hz | 200 Hz |
Tension | |||||||||
Isolé | ![]() | ![]() | ![]() | ![]() | ![]() | ||||
Highly isolated (Jusqu’à 800 V) | ![]() | ![]() | |||||||
Tension | ![]() Jusqu’à 60 V | ![]() Jusqu’à 60 V | ![]() Jusqu’à 100 V | ![]() Jusqu’à 10 V | ![]() Jusqu’à 60 V | ![]() Jusqu’à 60 V | ![]() Jusqu’à 10 V | ![]() Jusqu’à 50 V | |
Courant | |||||||||
Mesure du courant 20 mA via connecteur Shunt | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |
Température | |||||||||
Thermocouples | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||
PT100 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||
Pont (DMS) | |||||||||
Pont intégral | ![]() | ![]() | |||||||
Demi-pont | ![]() | ![]() | |||||||
Quart de pont | ![]() | ![]() | |||||||
Divers | |||||||||
TEDS | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||
Sensor supply | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||
Alimentation des capteurs | |||||||||
DSUB | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||
LEMO | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
ITT-Veam | ![]() | ![]() | ![]() | ||||||
Thermo | ![]() | ![]() | ![]() | ![]() | ![]() |
E/S numériques et sorties analogiques
INC4 | DI16 | DO16 | DO8R | DO16R | PWM8 | DAC8 | |
---|---|---|---|---|---|---|---|
Canaux | 4 | 16 | 16 | 8 | 16 | 8 | 8 |
Taux de balayage par canal | |||||||
Taux de balayage max. | 1000 Hz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 5 kHz |
Largeur de bande max. | 500 kHz | 5 kHz | |||||
Entrées et sorties numériques | |||||||
Bits d’entrée | 16 | ||||||
Bits de sortie | 16 | 8 | 16 | ||||
Sorties de relais | |||||||
Sorties de modulation de largeur d'impulsions | 8 | ||||||
Régulateur incrémentiel | |||||||
Entrées | 4 | ||||||
Fréquence compteur | 32 MHz | ||||||
Sorties analogiques | |||||||
Tension / courant | 10 V / 20 mA | ||||||
Technique de connexion | |||||||
DSUB | |||||||
LEMO | |||||||
BNC | |||||||
Borne | |||||||
ITT-Veam |
imc CANSASflex-C8
Amplificateur différentiel à 8 canaux pour la saisie du courant, de la tension et de la température
L’amplificateur différentiel imc CANSAS-C8 est un module d’entrée analogique haute qualité à 8 canaux différentiels qui sont filtrés, amplifiés et numérisés séparément. Il est ainsi possible de réaliser des mesures de température extrêmement précises avec des thermocouples, ainsi que des mesures PT100, de tension et de courant avec des taux de balayage maximaux de 100 Hz pour une résolution de 16 bits. La conception de haute qualité de chaque canal permet une mesure sans rétroaction.
imc CANSASflex-CI8
Amplificateur différentiel isolé à 8 canaux pour la saisie du courant, de la tension et de la température
Le module de mesure bus CAN imc CANSAS-CI8 est un amplificateur différentiel isolé à 8 canaux qui saisit de manière analogique des grandeurs de mesure physiques :
- Tension
- Courant (capteurs 20 mA)
- Thermocouples
- Capteurs de température PT100 (en option PT1000)
- Résistance
Une alimentation de capteurs avec tension d’alimentation réglable est intégrée pour l’alimentation de capteurs externes et la mesure en pont.
Points forts :
- Des canaux isolés permettent d'effectuer des mesures :
- dans des environnements dont les rapports de potentiel ne sont pas proprement définis
- de signaux en cas de potentiel de mode commun électrique élevé
- Largeurs de bande de 440 Hz à des taux de balayage 1 kSps/canal
- Plages de mesure et taux de balayage sélectionnables individuellement (en 1, 2, 5 étapes)
- Résolution 16 bits (avec un traitement interne 24 bits)
- Prend en charge imc Plug & Measure TEDS (Transducer Electronic Data Sheets, IEEE 1451.4)
pour enregistrer et lire des informations de capteurs
Paramétrage d’un canal de mesure en un clic possible

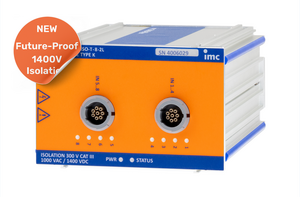

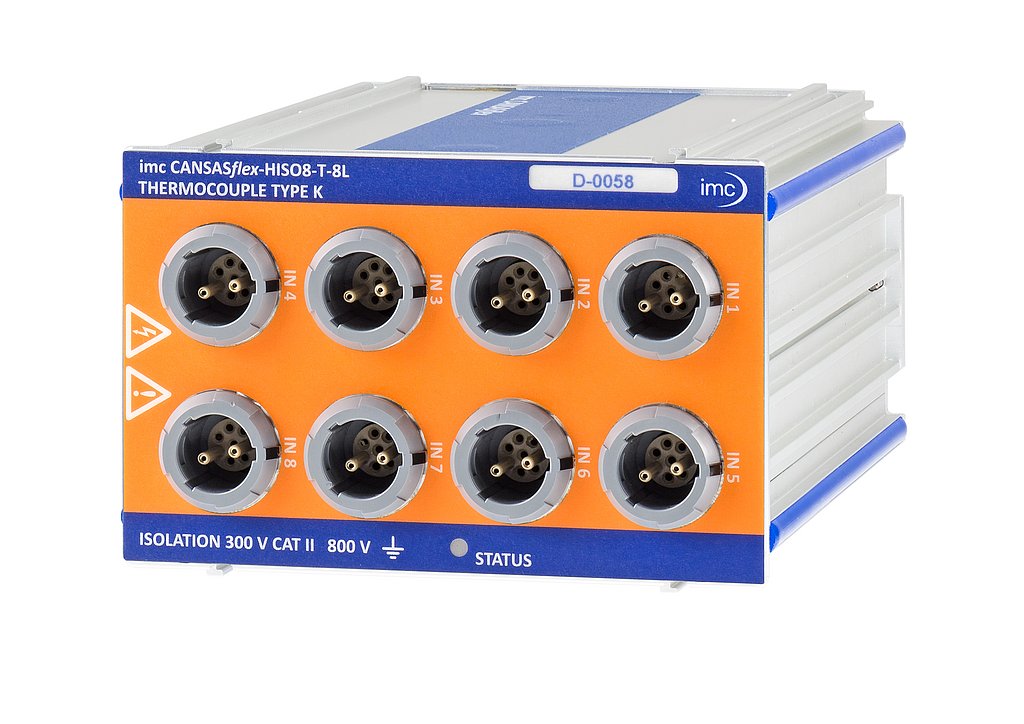

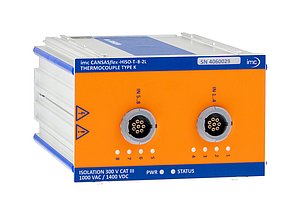

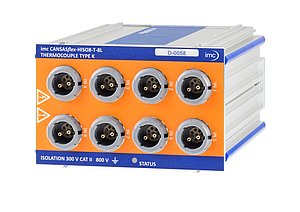

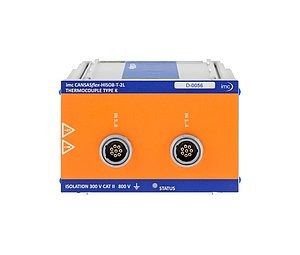

imc CANSASflex-HISO8-T
Modules de mesure haute isolation pour la mesure de thermocouples jusqu'à un potentiel de 800 V
Le module de mesure HT imc CANSASflex-HISO8-T permet la mesure sûre et précise de huit thermocouples (type K) à des niveaux de mode commun allant jusqu'à 800 V. Il est particulièrement adapté aux applications dans le domaine de l'électromobilité.
Caractéristiques techniques
- Mesure isolée des températures
- (Thermocouples de type K) à un niveau élevé de mode commun
- Isolation: 800 V, 300 V CAT II (Norme EN 61010)
- Connecteurs : Fiches spéciales adaptées à la haute tension (LEMO)
- 2x Embases (LEMO.2P 8-poles) ou
- 8x Embases (LEMO.2P 2-poles)
- Compensation de la soudure froide par canal
Applications typiques
- Mesure de la température sur les composants haute tension des véhicules électriques et hybrides, tels que les batteries, les piles à combustible et les circuits d'alimentation.
- Environnements dans lesquels la sécurité totale des personnes doit être garantie, même en cas de défaillance.

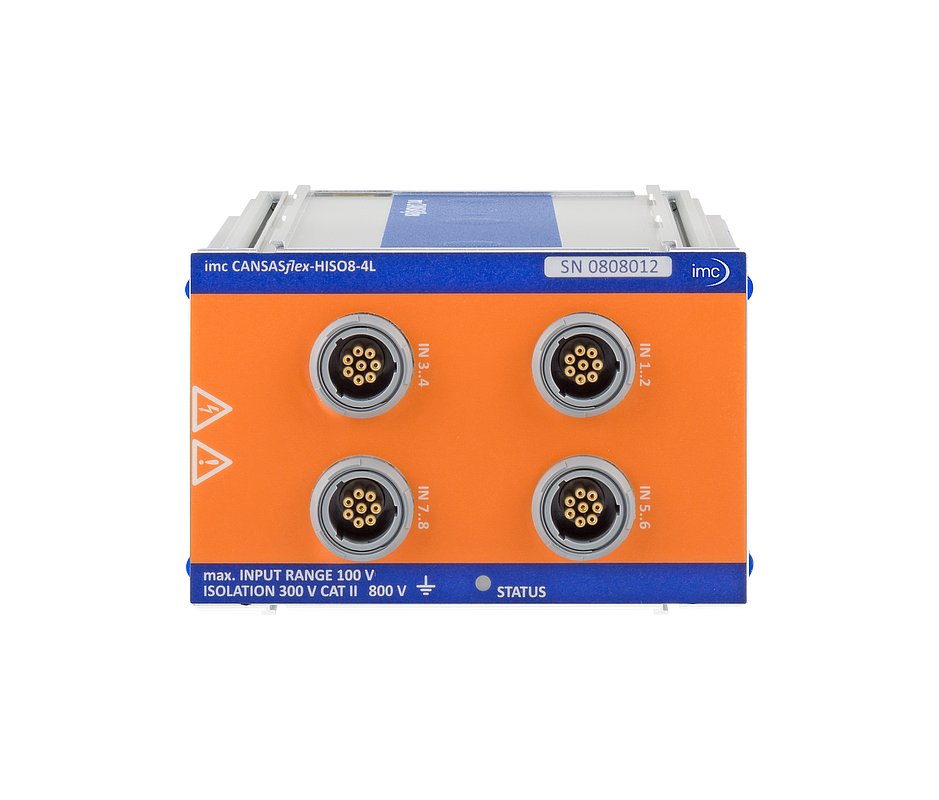

imc CANSASflex-HISO8-L
Modules de mesure CAN haute isolation pour la mesure des PT100/1000 et des très basses tensions jusqu'à un potentiel de 800 V
Le module de mesure HT imc CANSASflex-HISO8-L permet la mesure sûre et précise de huit sondes platine (PT100/PT1000) et de basses tensions (jusqu'à ±100 V) telles que des shunts de mesure de courant dans l'environnement HT. Il est particulièrement prédestiné aux applications dans le domaine de l'électromobilité.
Caractéristiques spéciales
- 8 entrées isolées galvaniquement
- Mesure des capteurs PT100/1000 ou des basses tensions jusqu'à 100 V
- Isolation : 800 V, 300 V CAT II (norme EN 61010)
- Connecteurs :
- Quatre embases Redel (LEMO.2P 8 broches) pour 2 canaux chacune
- Huit connecteurs Redel (LEMO.1P 5 broches)
Applications typiques
- Mesure de la température sur les composants haute tension des véhicules électriques et hybrides, tels que les batteries, les piles à combustible et les circuits d'alimentation.
- Environnements dans lesquels la sécurité totale des personnes doit être garantie, même en cas de défaillance.

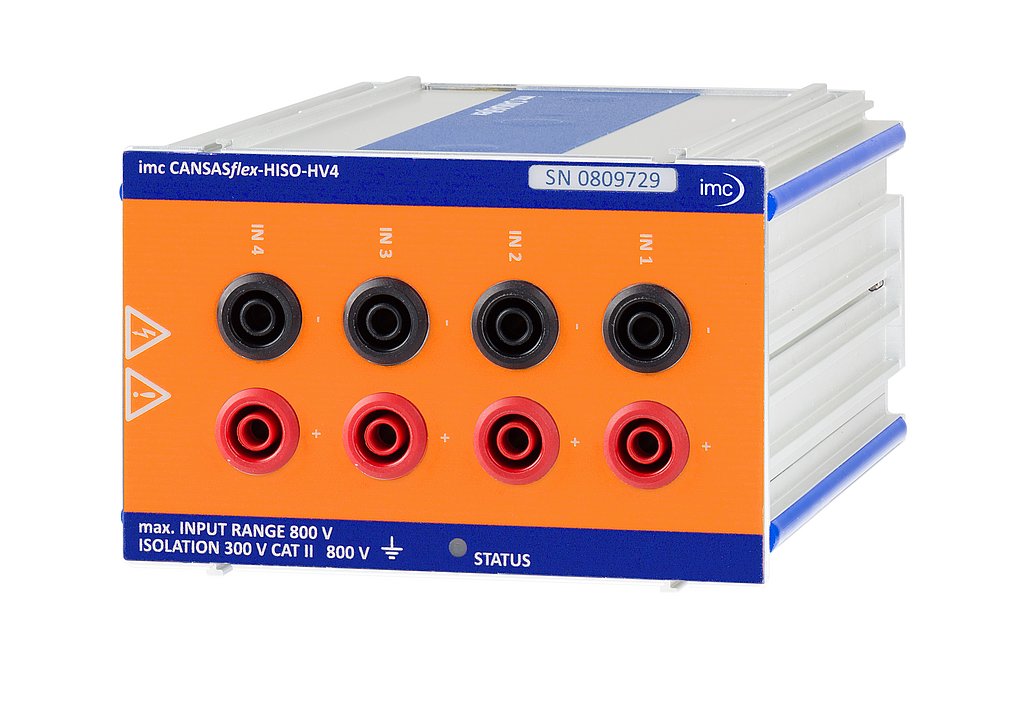

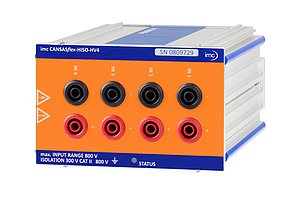

imc CANSASflex-HISO-HV4
Amplificateur de mesure HT à 4 canaux pour la mesure des hautes tensions jusqu'à 800 V
Le module de mesure HT CANBus imc CANSASflex-HISO-HV4 offre quatre entrées isolées pour mesurer des tensions différentielles élevées jusqu'à 800 V. Par exemple, les hautes tensions peuvent être mesurées au niveau de la batterie et des convertisseurs de puissance.
Caractéristiques spéciales :
- Entrées isolées galvaniquement par canal
- Isolation haute tension : canal/canal, canal/boîtier, canal/CAN et alimentation.
- Isolation : 800 V, 300 V CAT II (norme DIN EN 61010)
Applications typiques :
- Mesure de la tension et essais sur les composants du système électrique haute tension des véhicules électriques et hybrides
- Batteries HT, tensions embarquées, convertisseurs de charge
- Évaluation des flux de charge, des bilans énergétiques et des rendements.
- Environnements dans lesquels la sécurité totale des personnes doit être garantie, même en cas de défaillance.
imc CANSASflex-SC16
![[Translate to French:] imc CANSAS<i>flex</i>-SC16 [Translate to French:] 16 kanaliges CAN-Messmodul für Spannung, Strom (20 mA) und Temperatur](fileadmin/_processed_/7/0/csm_imc-CANSASflex-SC16_7bb065b3c9.jpg)
Module de mesure CAN à 16 canaux pour la tension, le courant (20 mA) et la température
Le module de mesure CAN-Bus imc CANSASflex-SC16 est un amplificateur de mesure à 16 canaux qui acquiert des grandeurs de mesure physiques de manière analogique, les numérise et les délivre via CANBus. Les entrées différentielles multiplexées
permettent (selon les variantes) de capturer:
- Tension (100 mV à 10 V)
- Courant (capteurs 20 mA)
- Température (thermocouples, PT100)
Les versions de module avec connectique DSUB-15 prennent en charge tous les modes de mesure. Les versions dotées d'une connectique alternative, comme les prises thermocouple, n'offrent que certains modes de mesure, comme le thermocouple. Le module est disponible en boîtier court ou long.
imc CANSASflex-SCI8 / SCI16
Module à 8 ou 16 canaux pour enregistrement isolé de la tension, du courant et de la température
Les modules SCI16 et SCI8 sont des modules d’entrée analogiques particulièrement bon marché avec 8 ou 16 entrées différentielles isolées et multiplexées. Il est possible de raccorder directement des tensions jusqu’à 60 V, des courants jusqu’à 20 mA, des PT100 ainsi que tous les thermocouples conventionnels. Des mesures spéciales pour atténuer le bruit permettent de réaliser – malgré le multiplexeur – des mesures de tension très sensibles ainsi que des mesures avec thermocouples dans des environnements difficiles. L’atténuation du bruit fonctionne de façon optimale pour de petits taux de balayage et elle diminue au fur et à mesure que les taux de balayage augmentent.
Points forts :
- Plages de mesure et taux de balayage sélectionnables individuellement (en 1, 2, 5 étapes)
- Résolution 16 bits (avec un traitement interne 24 bits)
- Prend en charge imc Plug & Measure TEDS (Transducer Electronic Data Sheets, IEEE 1451.4), pour enregistrer et lire des informations de capteurs, paramétrage d’un canal de mesure en un clic possible
imc CANSASflex-DCB8
Module amplificateur de pont avec 8 canaux pour la tension, les ponts de mesure et les mesures DMS
Le module imc CANSAS-DCB8 met à disposition 8 canaux en pont dynamiques qui sont respectivement filtrés, amplifiés et numérisés séparément.
Un module d’alimentation de capteurs avec tensions d’alimentation externes est intégré pour l’alimentation de capteurs externes ou la mesure en pont.
Points forts :
- Plages de mesure et taux de balayage sélectionnables individuellement (en 1, 2, 5 étapes)
- Résolution 16 bits (avec un traitement interne 24 bits)
- Avec alimentation de capteurs intégrée
- Prend en charge imc Plug & Measure TEDS (Transducer Electronic Data Sheets, IEEE 1451.4), pour enregistrer et lire des informations de capteurs, paramétrage d’un canal de mesure en un clic possible

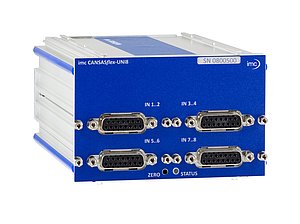

imc CANSASflex-UNI8
Module universel avec 8 canaux pour la tension, le courant, les thermocouples PT100, les ponts de mesure et les mesures de résistance et DMS
Le module imc CANSAS-UNI8 met à disposition 8 canaux universels haute qualité qui sont respectivement filtrés, amplifiés et numérisés séparément. Ainsi, le module imc CANSAS-UNI8 permet de réaliser bien des tâches dans le domaine de la technique de mesure physique et peut, entre autres, être utilisé pour les températures, le courant, la tension, la saisie de ponts de mesure et les mesures DMS.
Points forts :
- Plages de mesure et taux de balayage sélectionnables individuellement (en 1, 2, 5 étapes)
- Résolution 16 bits (avec un traitement interne 24 bits)
- Avec alimentation de capteurs intégrée
- Prend en charge imc Plug & Measure TEDS (Transducer Electronic Data Sheets, IEEE 1451.4), pour enregistrer et lire des informations de capteurs, paramétrage d’un canal de mesure en un clic possible
imc CANSASflex-INC4
Module pour la saisie de capteurs de fréquences, de rotations, de positions, d’angles
Le CANSAS-INC4 présente 4 canaux différentiels pouvant respectivement être utilisés pour le comptage d'événements, la mesure du temps et une combinaison entre comptage d'événements et mesure du temps. Ces modes de fonctionnement permettent la saisie de capteurs incrémentaux, comme ceux utilisés lors de la détermination de fréquences, de vitesses de rotation et de vitesses. Le seuil de commutation ainsi que l’hystérésis sont configurables afin de déterminer de manière précise les événements et les impulsions pour la mesure incrémentale.
imc CANSASflex-DI16
Module d’entrée numérique à 16 canaux
Le CANSAS-DI16 permet une saisie jusqu'à 16 entrées numériques avec un taux de balayage maximal de 10 kHz. La saisie peut avoir lieu par bit ou en tant que mots pour toutes les entrées ; il est possible de choisir via le logiciel soit 5 V, soit 24 V comme tension d’entrée pour le module.
imc CANSASflex-DO16
Module avec 16 sorties numériques
La gamme de modules imc CANSAS-DO16 met à disposition 16 sorties numériques. Les sorties sont réparties en deux groupes respectivement de 8 bits et sont configurables comme Open-Drain ou Totem-Pole.
imc CANSASflex-DO8R / DO16R
Module à 8 ou 16 canaux avec sorties numériques comme relais
Le CANSAS-DO8R ou CANSAS-DO16R met à disposition 8 ou 16 relais avec un contact normalement fermé et un contact normalement ouvert. L’état de commutation après démarrage est défini de manière fixe (« ON »).
imc CANSASflex-PWM8
Module de sortie de signaux modulés en largeurs d'impulsions
Le module de sortie CANSAS-PWM8 crée des signaux modulés en largeurs d’impulsions à partir des valeurs transmises par le bus CAN ou de valeurs calculées en interne.
imc CANSASflex-DAC8
Module de sortie analogique à 8 canaux pour la sortie de courant et de tension
Le CANSAS-DAC8 émet au choix des signaux de tension ou de courant sur 8 sorties analogiques. Les sorties de signaux souhaitées peuvent directement être obtenues à partir d’un message CAN ou être déterminées via l’intelligence propre du module après des calculs de messages CAN réceptionnés ou de fonctions prédéfinies (p.ex. rectangle, dent de scie, etc.).
