Le nouveau logiciel de mesure imc STUDIO 2022
imc STUDIO 2022 est la plateforme logicielle de mesure puissante et moderne pour l'ensemble de votre processus de test : De l'acquisition des données et la visualisation en temps réel à l'automatisation de banc d'essai.
La nouvelle version a été entièrement revue et s'appuie sur des technologies modernes et d'avenir telles que le 64 bits et le multithreading. De nombreux composants centraux ont été renouvelés à partir de zéro ou entièrement repensés. L'architecture moderne augmente les performances, notamment lors de la manipulation de grandes quantités de données. Nous avons investi beaucoup de temps pour améliorer les fonctionnalités, simplifier les flux de travail et obtenir une plus grande stabilité afin d'améliorer l'expérience utilisateur. Voyez par vous-même et testez la version de démonstration.
Une solution d'avenir grâce au 64 bits
imc STUDIO 2022 a été entièrement révisé et converti en un code de base 64 bits. Cela signifie que le logiciel est maintenant basé sur une plateforme moderne et pérenne qui fournit la possibilité d'augmenter les performances et assure la compatibilité avec les systèmes d'exploitation Windows actuels et futurs. Dans le même temps, les anciennes limitations de mémoire, telles que la taille de 2 Go pour les fichiers de mesure, disparaissent.
Plus de performances grâce au multitâche
Le nouveau logiciel imc STUDIO est doté d'une architecture logicielle entièrement révisée qui utilise largement les mécanismes multitâches. Cela offre un grand potentiel d'amélioration des performances grâce à l'utilisation optimale du matériel PC moderne. Les technologies de multithreading sont utilisées pour distribuer les fonctions critiques sur plusieurs cœurs de processeur, en utilisant de manière optimale les réserves d'énergie de l'ordinateur et en permettant ainsi des gains de performance significatifs. Par exemple, alors que de grandes quantités de données sont transmises en continu de l'instrument de mesure au PC, la visualisation en direct et l'analyse des données en temps réel peuvent être effectuées sur le PC avec imc Inline FAMOS. Et les performances augmentent toujours avec la technologie informatique actuellement disponible et qui progresse rapidement, et sont facilement extensibles.
Le nouveau format de données imc3
La nouvelle version repose entièrement sur le nouveau format de fichier performant imc3. Un avantage majeur de ce nouveau format est notamment la visualisation performante de grandes quantités de données sur la fenêtre graphique. Il n'est plus nécessaire de charger complètement les données pour les visualiser. Dans la fenêtre graphique, seules les données à afficher sont chargées. Cela vous permet de faire défiler et de zoomer rapidement et en douceur, quelle que soit la quantité de données. Le stockage est robuste contre les coupures et même les fichiers incomplets sont utilisables sans réparation. En outre, les canaux du système de mesure EOS imc peuvent être enregistrés dans leur format natif. La condition préalable au chargement des fichiers générés dans imc FAMOS est la version 2021.
New Design
Le nouveau design applique un look imc uniforme
Non seulement le code de base a été modernisé, mais aussi l'interface utilisateur complète. Le logiciel se présente dans un nouveau design imc moderne. Les éléments de conception sont aplatis et plus modernes, les couleurs ont été adaptées et les icônes renouvelées. Les boîtes de dialogue ont également été revues, la terminologie normalisée et bien plus encore. Les améliorations concernent principalement les pages de configuration des systèmes, le journal des évènements, la barre de progression, les options et le ruban. Voici quelques exemples.
De nouvelles façons de disposer les fenêtres
- Dans la nouvelle version, pour la première fois, différentes fenêtres principales telles que setup et panel mais aussi des fenêtres d'outils comme le navigateur de données peuvent être combinées et disposées librement dans une seule vue. Ainsi, il est quelque peu possible de concentrer un tableau de configuration ainsi qu'unepage de panneau, le navigateur de données et d'autres outils dans une seule fenêtre. Une disposition spécifique sur plusieurs moniteurs est également possible.
- En outre, le logbook peut être facilement réduit grâce à une icône. Si le logbook s'affiche à cause d'un message, vous pouvez le fermer manuellement via cette icône.
Navigateur de données avec une convivialité optimisée
Le navigateur de données a été optimisé en termes de performances et de fonctionnement :
- Les mesures peuvent être déployées avec leurs informations associées sans avoir à charger entièrement toutes les données de mesure - seul ce qui est nécessaire est chargé.
- L'affichage des tableaux et les menus ont été réduits et rendus plus clairs.
- La fonction de recherche de texte libre permet une recherche et un tri rapides et ciblés.

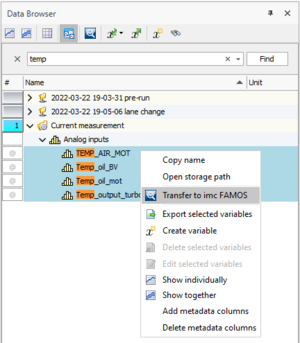

- Avec un clic droit de la souris, les canaux et les mesures complètes avec toutes les données et tous les paramètres peuvent être transférés directement dans imc FAMOS.
- Affichage amélioré et complet des temps d'événements pour les mesures à déclenchement multiple.
Une gestion de projet optimisée
- La boîte de dialogue pour le chargement et la sauvegarde des expérimentations a été réduite aux informations essentielles et est donc beaucoup plus claire et facile à utiliser
- Le logiciel démarre maintenant avec la dernière expérimentation utilisée et les appareils qui y sont utilisés sont déjà sélectionnés
- Avec la nouvelle action de menu "Enregistrer comme modèle", la configuration actuelle est utilisée comme base pour toutes les nouvelles expérimentations ultérieures
- Les expérimentations peuvent maintenant être copiées directement dans d'autres projets, y compris les données de mesure et toutes les informations supplémentaires (méta, paramètres, ...)
Optimisations du panel

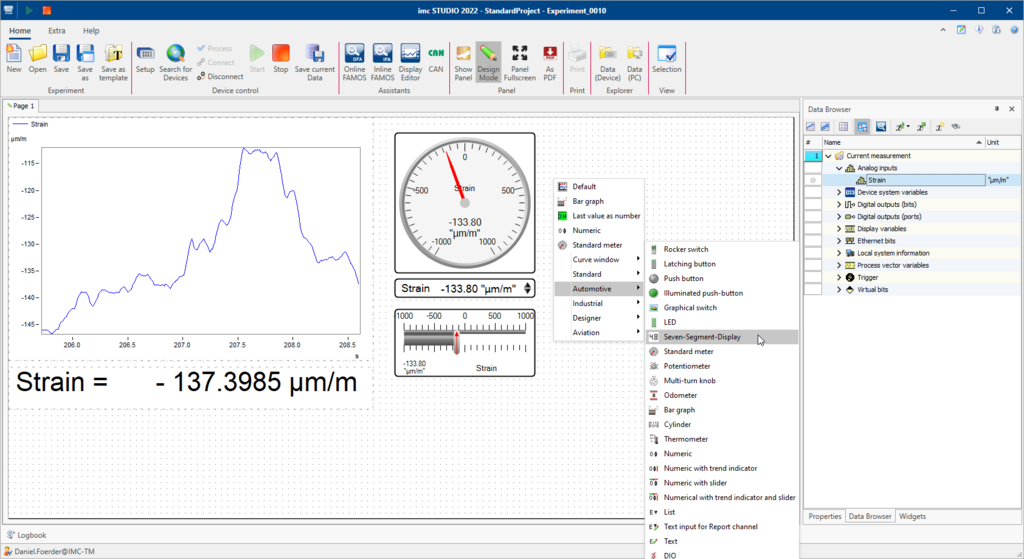

- Nouvelle liste de favoris lors du glisser & ; déposer des canaux sur le panel : Les types de fenêtres Curve ou les widgets que vous avez utilisés récemment sont proposés comme favoris directement en haut de la liste lors du glisser & ; déposer du navigateur de données vers le panneau.
- Nouvelle fonctionnalité permettant d'adapter la page du panneau à la taille de la fenêtre sans remettre à l'échelle ou déplacer le contenu (widgets), mais en conservant leur position et leur taille.
Nouvelles informations de maintenance
La date du dernier étalonnage enregistrée dans les appareils imc est maintenant affichée dans le setup comme information de maintenance. L'état actuel du matériel devient ainsi transparent et permet de planifier à temps les intervalles de maintenance.
Améliorations du séquenceur
- La désactivation temporaire de commandes individuelles à des fins de débogage est désormais possible pour les séquences basées sur des événements, comme celles liées à un bouton de panel.
- En particulier pour l'utilisation dans les commandes du séquenceur, il existe de nouveaux placeholders pour récupérer et utiliser les paramètres et les chemins de la dernière mesure.
Unifications et dénomination
- Les noms des catégories de canaux ont été unifiés entre les fichiers de configuration, de navigateur de données et de paramètres (xls)
- "Trigger_ 48" est maintenant appelé "BaseTrigger
- "1-Trigger" s'appelle désormais "immédiat
Fuseaux horaires
Les appareils sont désormais toujours affectés à un seul fuseau horaire. Les conflits de fuseaux horaires entre plusieurs appareils sont ainsi résolus en toute sécurité.
Variables de système
De nouvelles variables telles que le nom et le rôle de l'utilisateur peuvent être utilisées sur le rapport et font également partie de l'ensemble des variables d'une mesure qui peut être transférée à imc FAMOS. Les autres variables sont : État de la mesure, État de la connexion, État de la synchronisation.
