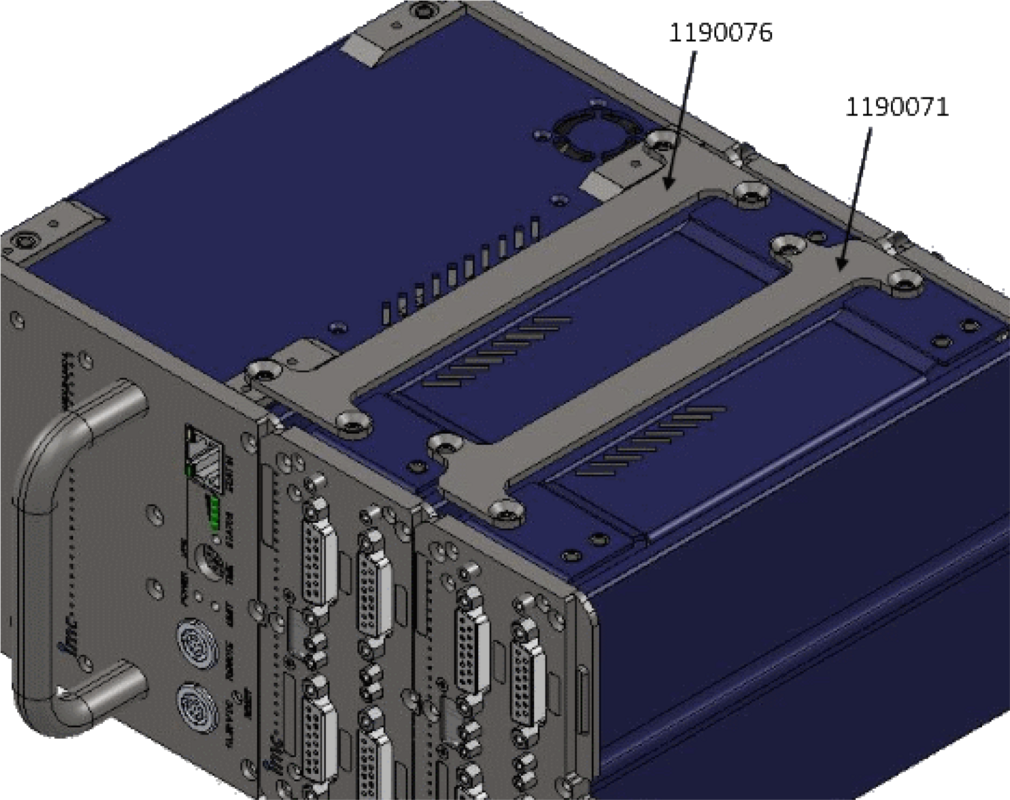

Le support d'interconnexion de module renforce le mécanisme de verrouillage des modules imc CRONOSflex dans les applications où des contraintes mécaniques importantes sont attendues. Le support d'interconnexion de module doit être installé sur la plaque de dessus et/ou la plaque de dessous du module imc CRONOSflex. Le dessin suivant illustre les deux différents supports d'interconnexion disponibles :
Le premier support présenté sur l'image est le CRFX/BRACKET-CON-GR2-O (1190076) destiné à renforcer le mécanisme de verrouillage de la poignée d'alimentation (CRFX/HANDLE-LI-IO-L) et un module de mesure. Seul ce support d'interconnexion (CRFX/BRACKET-CON-GR2-O) peut être utilisé avec les poignées imc CRONOSflex. Le deuxième support affiché dans le dessin suivant est le CRFX/BRACKET-CON (1190071).
Ce support d'interconnexion CRFX/BRACKET-CON-GR2-O (1190076) peut être utilisé avec tous les modules CRONOSflex imc.
Équerre de montage des modules (CRFX/BRACKET-CON)
Function: Accouplement des modules
Angle: 180° à plat
Fixation: 4 x M4
Propriétés: Les problèmes de compatibilité peuvent nécessiter deux supports d'interconnexion différents.
Accessoires inclus:
- 1x équerre de montage
- 4x vis à tête plate fraisée M4x6
Code de commande: CRFX/BRACKET-CON, numéro d'article: 1190071
Support d'interconnexion des modules (CRFX/BRACKET-CON-GR2-O)
Fonction: Assemblage des modules, renforcement du mécanisme d'encliquetage
Angle: 180° à plat
Fixation: 4 x M4
Propriétés: Ce support d'interconnexion CRFX/BRACKET-CON-GR2-O (1190076) peut être utilisé avec tous les modules imc CRONOSflex. Exception : Si, par exemple, un CRFX/ISO2-8 est cliqué sur le côté gauche d'un autre module, le support d'interconnexion CRFX/BRACKET-CON-GR2-0 (1190076) ne peut pas être utilisé.
Accessoires inclus:
- 1x plaque de montaget
- 4x vis à tête plate fraisée M4x6
Code de commande: CRFX/BRACKET-CON-GR2-O numéro d'article: 1190076
