The Complete Flight Test Solution
Tout ce qu'il vous faut
Le système d'essai en vol imc, développé par JDA Systems
imc, développé par JDA Systems, offre une solution complète d'essais en vol des capteurs en vol au post-traitement au sol, basé sur les normes IRIG106.
Que l'acquisition de données nécessite un taux d'échantillonnage rapide (par exemple, test de vibration) ou lent (températures du moteur), la vaste gamme de produits imc permet une acquisition de données analogiques synchrones avec une haute résolution (24 bits) et une grande précision. Outre les signaux analogiques, cela couvre une large gamme de bus industriels numériques comme Ethernet, ARINC-825, ARINC-429, ASCB-D, (MIL-STD-1553B RS232, RS422, RS485 à venir) En outre, pratiquement tous les protocoles de données peuvent être acquis et traités via une interface programmable.
La solution complète de test en vol est fournie avec des liaisons descendantes et ascendantes chapter 7 pour une configuration en temps réel du test en vol depuis le sol.
La meilleure nouvelle est que ce système de nouvelle génération est disponible aujourd'hui.
La gamme de produits de mesure imc est adaptée à l'environnement analogique car elle comprend une technologie 24 bits qui sert de base à leurs systèmes d'acquisition de données pour les essais en vol. Ces systèmes sont associés aux systèmes d'acquisition et de traitement de données numériques BUS ultra-flexibles développés par imc/JDA afin d'intégrer presque n'importe quel dispositif (y compris les anciennes unités fournies par le client) dans la configuration des systèmes de mesure des essais en vol imc/JDA.
Le système en vol est basé sur la communication IRIG 106 CH10. Chaque sous-système DAS transfère ses données au processeur des essais en vol. Ce contrôleur principal couvre les fonctions d'enregistreur CH10, d'encodeur de télémesure CH7, de source de temps synchronisée par GPS, d'émetteur RF et de décodeur de liaison montante CH7. Il peut également décoder les paquets CH10 à la volée, selon les besoins, pour piloter l'écran du pilote et même les clients techniques embarqués pour l'affichage et l'analyse des données.
imc FAMOS
Software für das Postprocessing und professionelle Reports.
- Verwaltung von Datenquellen
- Visualisierung von Messdaten durch automatisierte Routinen
- Umfangreiche Datensätze mit 64bit schnell und effizient auswerten.

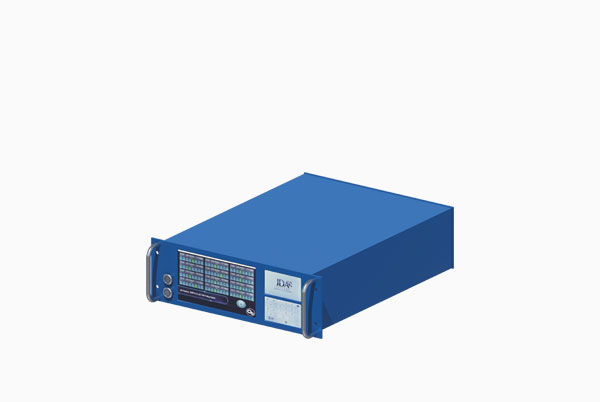

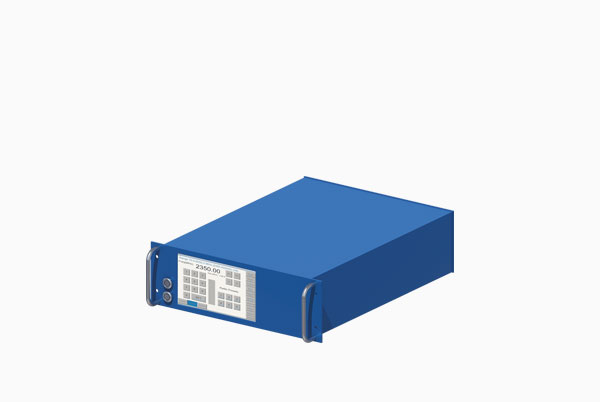

Des antennes de poursuite récupèrent les données de télémesure CH7 et fournissent des données et une horloge (une sortie RF amplifiée est également disponible) à la station au sol qui offre le décodage CH7, l'enregistrement CH10, une source de temps synchronisée par GPS et la distribution des données pour les postes de travail clients. Le système supporte également une liaison montante CH7 pour permettre des changements de configuration à la volée dans le système aéroporté, contrôlé depuis le sol. Une assistance est fournie pour les équipements existants du client et les flux CH4, les sources de données spécifiques au client, les sources vidéo existantes, etc.
