Acquisition de régimes sans stator
Facile à mettre en œuvre
Pour une utilisation mobile et sur banc d'essai
Dx-Power: Mesures de puissance sans fil sur les véhicules
La puissance transmise pendant la conduite réelle est un paramètre important pour quantifier l'efficacité des groupes motopropulseurs. La puissance d'entraînement est calculée à partir du couple et de la vitesse de l'arbre. Le système Dx-Power rend la mesure de la puissance mécanique sur les arbres et les essieux aussi simple qu'un jeu d'enfant. Le système ne nécessite pas de stator ou de point de référence supplémentaire. Le capteur(Dx-SCT) est monté directement sur l'arbre de transmission du véhicule à l'aide d'un boîtier en demi-coquille. Il y enregistre le couple (via des jauges de contrainte) et la vitesse via un capteur de régime intégré. Les données mesurées sont transmises par télémétrie au récepteur Dx (RCI) dans le véhicule. Le récepteur calcule les valeurs synchrones des deux signaux en temps réel selon la formule Puissance = Couple x Vitesse et affiche toutes les valeurs en valeurs physiques.
Gagnant du prix messtec + sensor masters
Au salon messtec + sensor masters 2018, Le système Dx-Power a pris la première place dans la catégorie des capteurs et a remporté le très convoité prix messtec + sensor masters. Il a été reconnu comme un système innovant pour les mesures de puissance sans contact sur les véhicules, qui ne nécessite aucune connexion mécanique supplémentaire pour la détection de l'angle de rotation.
L'arbre de transmission original est conservé

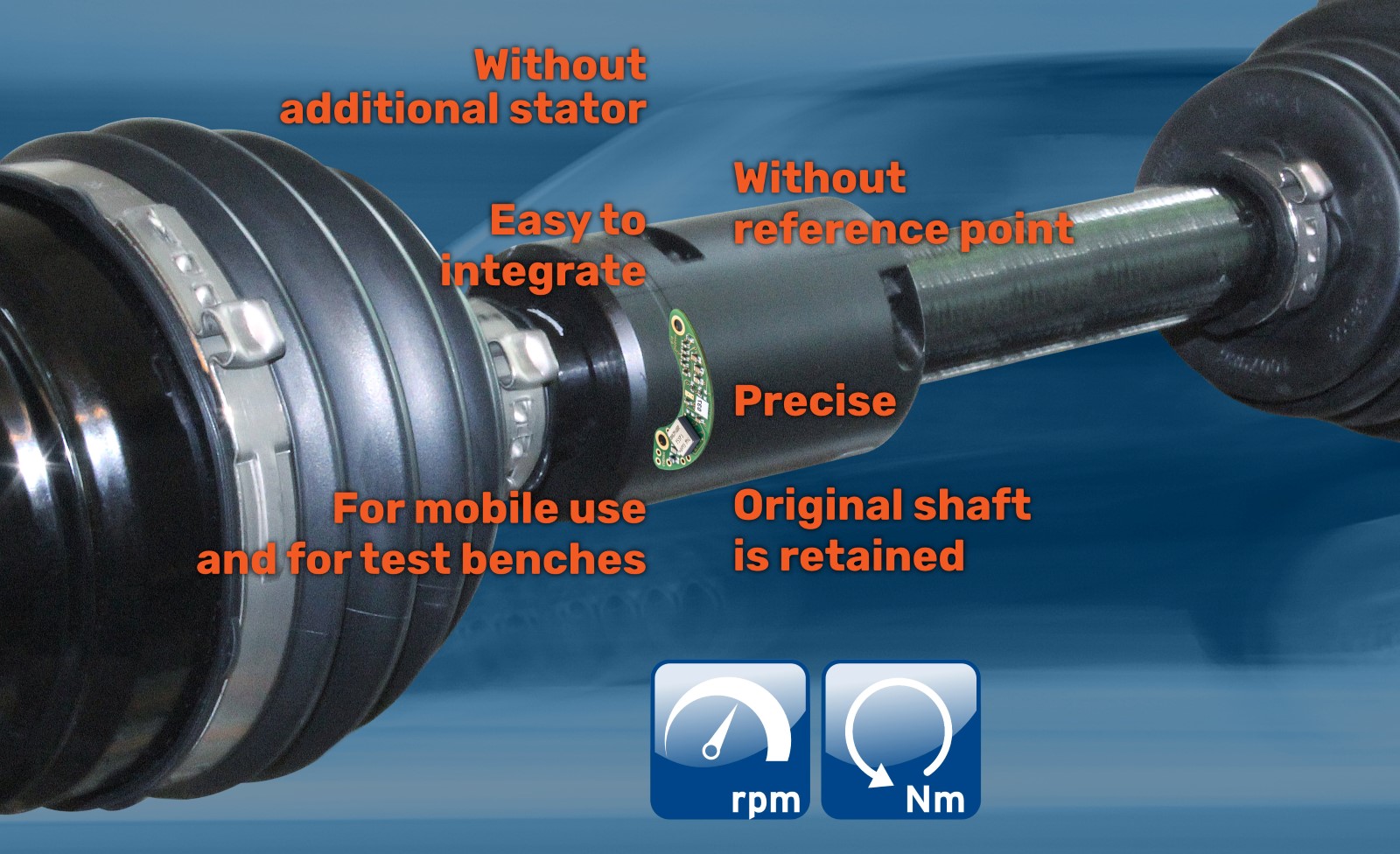

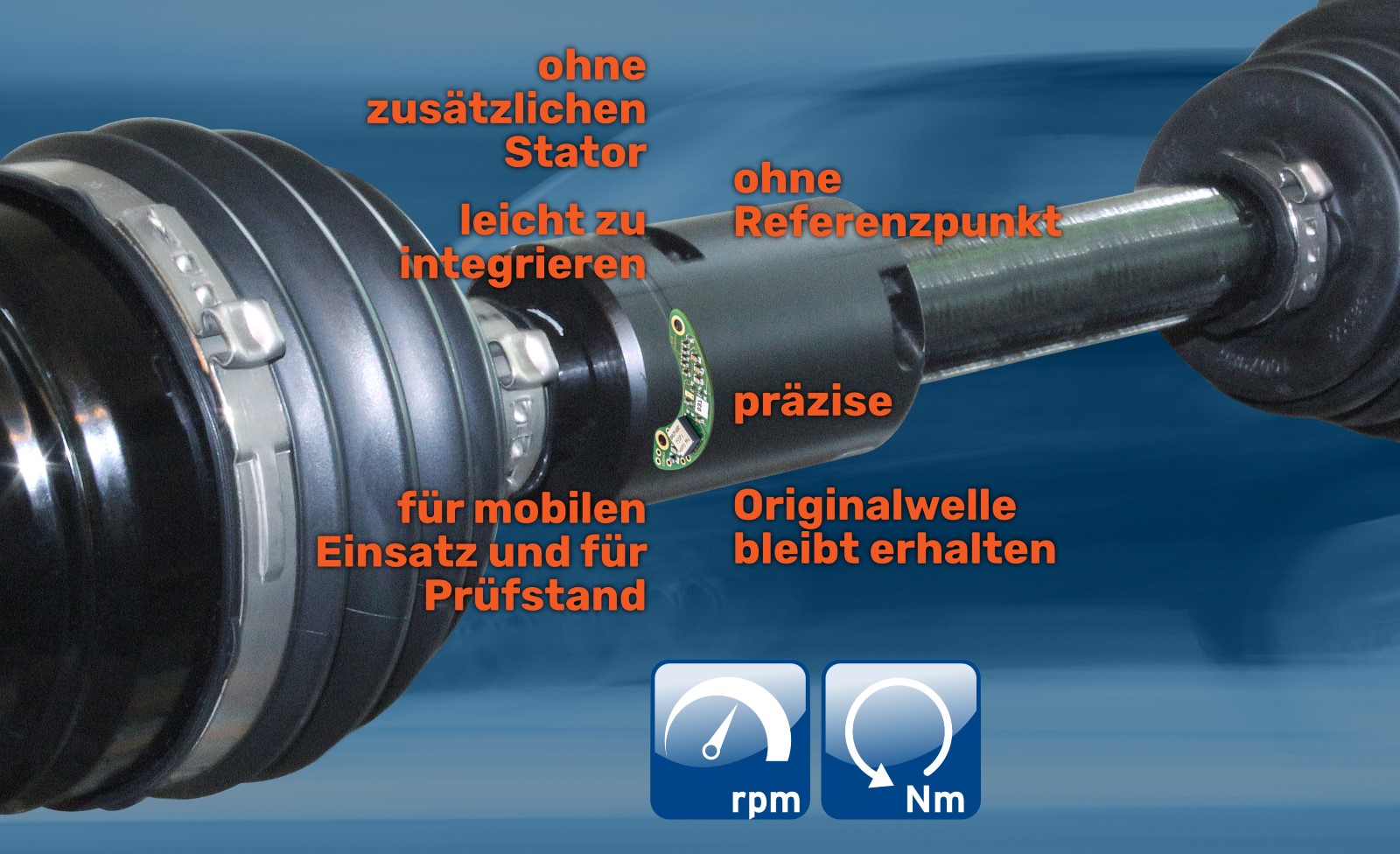

Les capteurs Dx-Power sont montés montés dans des boîtiers en demi-coquille, qui sont fixés individuellement aux arbres. Les boîtiers sont également disponibles en version étanche et contiennent tous les éléments nécessaires:
- Capteur Dx-Power
- transmetteur Dx
- Bobine secondaire pour alimentation inductive
Grâce au concept de boîtier flexible et facile à assembler, l'arbre original peut être conservé et n'a pas besoin d'être raccourci, ajusté ou remplacé. Les temps de préparation sont courts et permettent d'obtenir des résultats plus fiables avec des composants en série.
Acquisition synchrone jusqu'à quatre arbres
Le système de télémétrie Dx peut fonctionner jusqu'à quatre capteurs Dx-Power et mesure de manière synchrone les valeurs des quatre roues motrices ou des arbres de cardan. Les données apparaissent en temps réel et peuvent être captées et traitées via CAN, Ethernet ou analogique.
Données techniques
| Dx-Power | |
|---|---|
| Vitesse de rotation maximum RPM | ±7200 1/min |
| Précision | < 0.5 % de 0 °C à 50 °C |
| Fréquence signal | 16 Hz (aures sur demande) |
| Gamme de température | -20 °C à +65 °C |
| Mesure du couple | Jauge de déformation |
| Dx-Transmetteur de télémétrie (SCT) | |
| Fréquence de transmission | Dx: 13 13 frequences dans la bande 868-MHz Dx-HT: 17 frequences dans la bande 2.4-GHz |
| Fréquence d'échantillonnage | Max. 4.6/5.0 kHz par voie (868-MHz-/2.4-GHz-Band) |
| Résolution | 16 bits |
| Mesures synchronisées | Jusqu'à 4 Dx-Power (4 cardans) |
| Protection IP | IP 68 |
| Alimentation | Batterie pour 40 h de fonctionnement |
| Puissance de transmission | Max. 10 dBm |
| Dx-Récepteur de télémétrie (RCI) | |
| Entrées d'antennes | 2 récepteurs indépendants en mode diversité |
| Affichage | Affichage 2.83 " couleur, 320 x 240 px |
| Auto-zero | Configurable à distance |
| Interface CAN | CAN 2.0b acc. ISO 11898, max. 1 MBaud |
| Sorties Analogiques | 6 Prises 6 BNC |
| Configuration | Jusqu'à 4 Dx-Power |
| Alimentation | 9-36 Volt DC |
| Gamme de température | -20 °C à +65 °C |
| Dimensions | Approx. 170 x 130 x 53 mm (sans antenne) |
| Poids | Approx. 0.8 kg |
