Gestion des sources de données

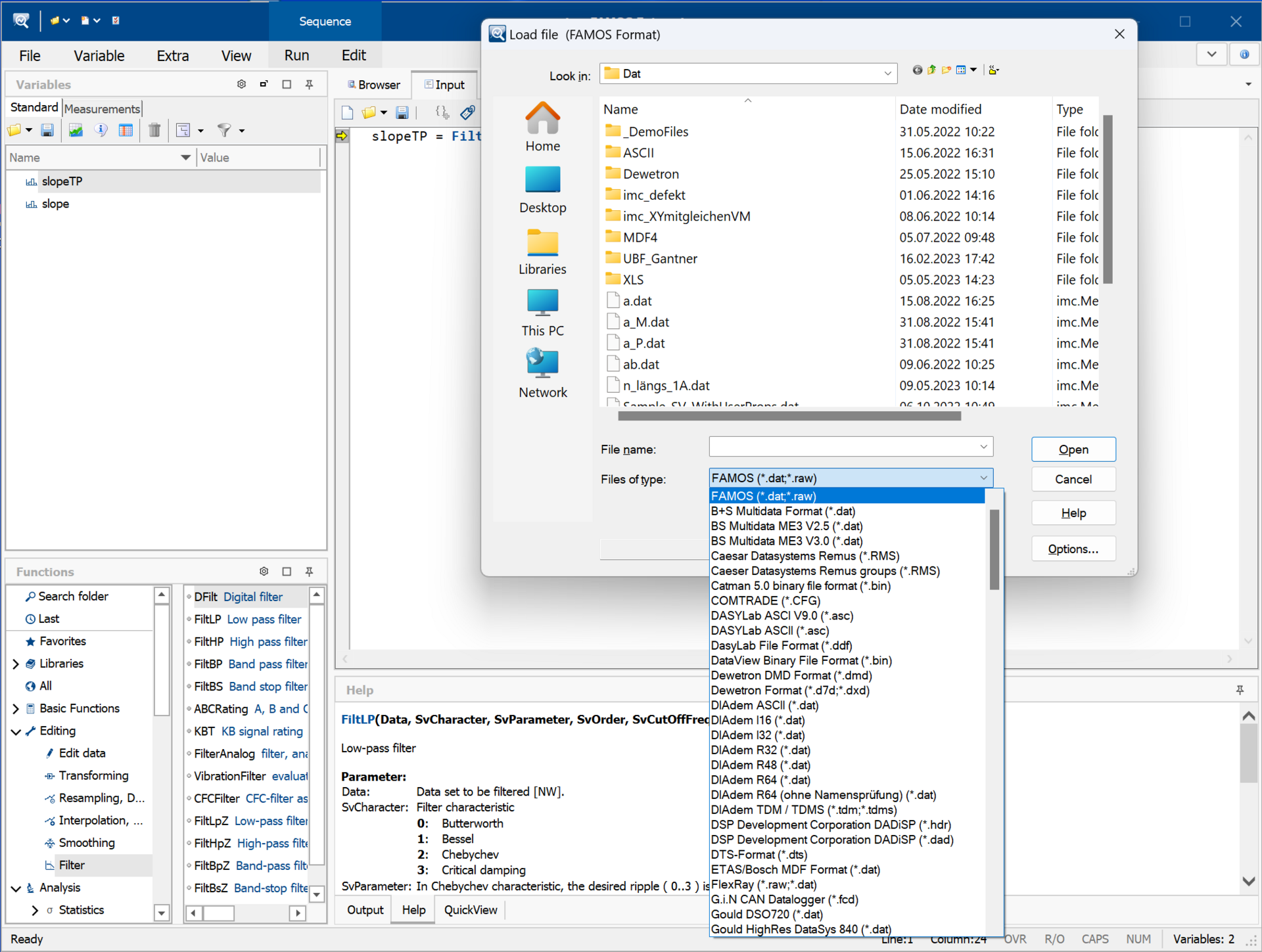

imc FAMOS prend en charge un grand nombre de formats de données courants tels que Excel, binaire, ASCII, MATLAB et bien d'autres encore. De nombreux filtres d'importation de données permettent d'importer directement différents formats. Un assistant de fichier aide à l'importation de formats inconnus. La gestion des sources de données vous permet de lier l'emplacement de stockage, le type de fichier et l'attribution automatique de filtres d'importation appropriés.
| Filter | Extension | Import | Export |
|---|---|---|---|
| ADF (Kistler) | *.adf | ||
| Agilent BIN format | *.bin | ||
| Ahlborn AlMemo, AlMemo2, AMR | *.* | ||
| Anovis Measurement Data | *.ame | ||
| Anovis Signal File | *.asd | ||
| Apache Parquet | *.parquet | ||
| ASAM ATFX Format, ASAM ATFX NVH Format | *.atfx | ||
| B+S Multidata ME3 V2.5 and V3.0 | *.dat | ||
| Vector BLF | *.blf | ||
| Caesar Datasystems Remus | *.rms, *.dat | ||
| Caesar Datasystems Remus Groups | *.rms, *.dat | ||
| Catman 5.0 binary file format | *.bin | ||
| IEEE Comtrade | *.cfg | ||
| CSV, TXT, ASCII | *.* | ||
| DASYLab ASCII | *.asc | ||
| DASYLab ASCII V9.0 | *.asc | ||
| DASYLab file format | *.ddf | ||
| DATAQ loggers | *.wdh, *.whc, *.wdq | ||
| Dewetron / DeweSoft | *.d7d, *.dxd | ||
| Dewetron DMD | *.dmd | ||
| DIAdem ASC, DIA/DAGO I16, I32, W8, W16, W32, R32, R48, R64 | *.dat | ||
| DIAdem TDM / TDMS | *.tdm, *.tdms | ||
| DIAdem dat | *.dat | ||
| Digitek DataView Binary File Format | *.bin | ||
| DSP Development Corporation DADiSP | *.hdr, *.dad | ||
| SLICEware XML+BIN | *.dts | ||
| ETAS/Bosch MDF format | *.dat | ||
| Excel | *.xls, *.xlsx | ||
| FlexPro Database format | *.fpd | ||
| FlexRay bus log | *.raw,*.dat | ||
| G.i.N. CAN Logger | *.fcd | ||
| Google Earth Export | *.kml | ||
| Gould DSO720 | *.dat | ||
| Gould HighRes DataSys 840 | *.dat | ||
| Grabau Sound Power GR880/SLP | *.slp | ||
| Grabau Sound Power INGA | *.*32 | ||
| Graphtec GL 220, 240, 820, 840, 900, 7000 | *.gbd | ||
| Haag EWS 92/94 harmonic ASCII | *.asc | ||
| Haag EWS 94 harmonic ASCII | *.asc | ||
| Haag EWS 94 ASCII | *.asc | ||
| HBM PNRF | *.pnrf | ||
| HDF5 | *.hdf5, *.h5 | ||
| Head acoustics | *.hdf | ||
| Hi-Techniques HT600 | *.dat | ||
| Hioki Recordscopes 8807,8808 V3.0,8826,8835,8841,8842,8847,8875,8880 | *.mem, *.rec | ||
| Hioki Recordscopes 8825,8840 incl. Digital Data | *.* (*.dat,...) | ||
| Horiba Stars | *.* | ||
| HYDAC HMG4000, HMGWin V4 | *.herf4 | ||
| Hydrotechnik Hydrocom MWF | *.mwf | ||
| Hydrotechnik Hydrocom TXT | *.txt | ||
| iba ibaAnalyzer ("PDA1") | *.dat | ||
| Image files | *.jpg, *.jpeg, *.gif, *.png, *.tif, *.tiff, *.bmp | ||
| imc fieldbus log (CAN, CAN-FD, XCPoE etc.) | *.raw | ||
| imc STUDIO meta data | *.csv, *.csv.lnk | ||
| Instron Schenck RigSys | *.acq, *.tgt | ||
| IRIG Chapter 10 format | *.ch10, *.c10 | ||
| K&S Electronics Wavework | *.txt | ||
| Kipp & Zonen BD300 | *.rec | ||
| Knorr SD | *.sd | ||
| LabVIEW ASCII | *.asc | ||
| LeCroy File formats | *.* | ||
| LeCroy CSV | *.csv | ||
| Lem Topas 1000* | *.* | ||
| Lem Topas 1000tri | *.tri, *.trg | ||
| LMS Skalar20 | *.tdf | ||
| Matlab 4, 5 (R8 or later), 7 (R14 or later), 7.3 (R2006b or later) | *.mat | ||
| MDF4 (ASAM) | *.mf4, *.mdf | ||
| MKT CAN logger data file | *.cld | ||
| MTS System Corporation Series 793 Software | *.dat | ||
| Nicolet WFT | *.wft | ||
| Nicolet Frequency Domain | *.wff | ||
| Nicolet TEAM Files (Header 1) Version 2 | *.* | ||
| nSoft DAC Format | *.dac | ||
| OnoSokki Narrow-Band - ASCII | *.prn | ||
| OnoSokki 1/3-Octave - ASCII | *.prn | ||
| optiMEAS OSF | *.osf | ||
| optiMEAS ZIP | *.osz | ||
| OROS AE2 | *.ae2 | ||
| OROS Wave | *.wav | ||
| PEAK Trace | *.trc | ||
| Remes DIGISKOP | *.drd | ||
| RPC III (MTS) | *.rsp, *.txt, *.tin, *.drv | ||
| SigView GageScope Format | *.sig | ||
| Sirec Thermocouples | *.rec | ||
| SoMat Information File Format V1.1 | *.sif | ||
| SoMat SIE | *.sie | ||
| Sony DAT-Recorder PC216AX ASCII (DOS) Int | *.log | ||
| Spider Measurement System | *.hdr, *.asc | ||
| Stabicontrol SMF format | *.smf | ||
| Stähle Robot | *.dat | ||
| Stiegele Datasystems MicroEdition | *.mdf | ||
| TEAC DAT Recorder RD-135T and RD-145T | *.*, *.t2p | ||
| TEAC TAFFmat format | *.hdr, *.dat | ||
| Tektronix DPO 3034 BSP | *.isf | ||
| Tektronix DPO7000, DPO70000, DSA70000 | *.wfm | ||
| Tektronix TDS 5000, TDS 6000, TDS 7000 | *.wfm | ||
| Tektronix TDS 5000B, TDS 6000B, TDS 7000B | *.wfm | ||
| Tektronix TDS-700A, TDS-500B:4.1e, TDS-600B:4.3e, TDS-640A:3.8.8e, TDS-400A:1.0.2e | *.wfm | ||
| Tektronix TDS 744 | *.wfm | ||
| Tektronix TDS 744A Mathcad | *.dat | ||
| Telsonic USS-Data | *.asc | ||
| Text files for text variables | *.txt | ||
| Turbolab DAFF (x86) (32 Bit, only up to imc FAMOS 7.5) | *.dat | ||
| Universial File Format (UFF58) | *.uff, *.unv, *.bunv | ||
| Vector CAN bus log | *.asc, *.log | ||
| Vector MDF 3.0 Format | *.mdf | ||
| Vestas INT | *.int | ||
| Video | *.avi, *.mp4, *.mpeg, *.mpg | ||
| Vispiron ROTEC Transform | Zeit1.*, Mess1.* | ||
| RIFF WAV (general and RION DA-20) | *.wav | ||
| Yokogawa DLO - XL100 | *.dlo | ||
| Yokogawa WDF - DL350, DL850, DL850E, DL950, SL1000, DLM2000, DLM3000, DLM4000, DLM5000, DLM6000 | *.wdf | ||
| Yokogawa UniFormat - DL708, DL1540, DL2700, DL4080 | *.hdr, *.wvf | ||
| Zimmer LMG Recorder | *.zlr | ||
Filtres d’importation de logs de bus de terrain (CAN, CAN-FD, FlexRay, LIN, XCPoE) : en plus des fichiers de log (BLF, MDF, format imc, etc.), un fichier de description peut être sélectionné (DBC, ARXML, LDF, FRY, CBA ou FDB, selon le type de bus). Les canaux spécifiés sont alors automatiquement décodés. Un dialogue de filtrage permet également de ne décoder qu’une partie des canaux, à l’aide de caractères génériques et d’expressions régulières. Si le fichier contient une description de trame intégrée, comme c’est le cas pour les fichiers imc *.raw provenant des systèmes d’acquisition imc, aucun fichier de description supplémentaire n’est nécessaire.
Filtre d’import/export pour le format ASAM-ODS ATFXML : les données contiennent généralement diverses métadonnées, que FAMOS assigne à des propriétés de canal définies par l’utilisateur.
Autres formats de fichiers : certains formats supplémentaires, comme Pickle, peuvent être importés ou exportés via des scripts Python.
