Dans le cadre du développement de nouveaux moteurs électriques et concepts de pilotage, l'analyse rapide et efficace des valeurs caractéristiques est cruciale pour le bon déroulement des différents projets. Avec des séquences d'essai automatisées et une analyse directe des résultats issus des données de mesure enregistrées, imc assiste de nombreux clients dans l'optimisation de leurs processus d'essais.

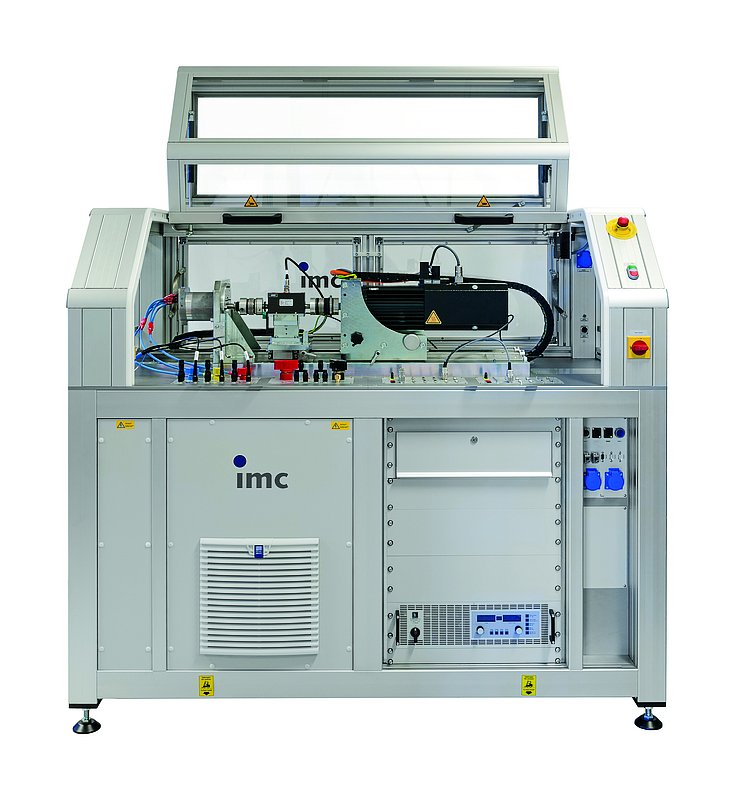

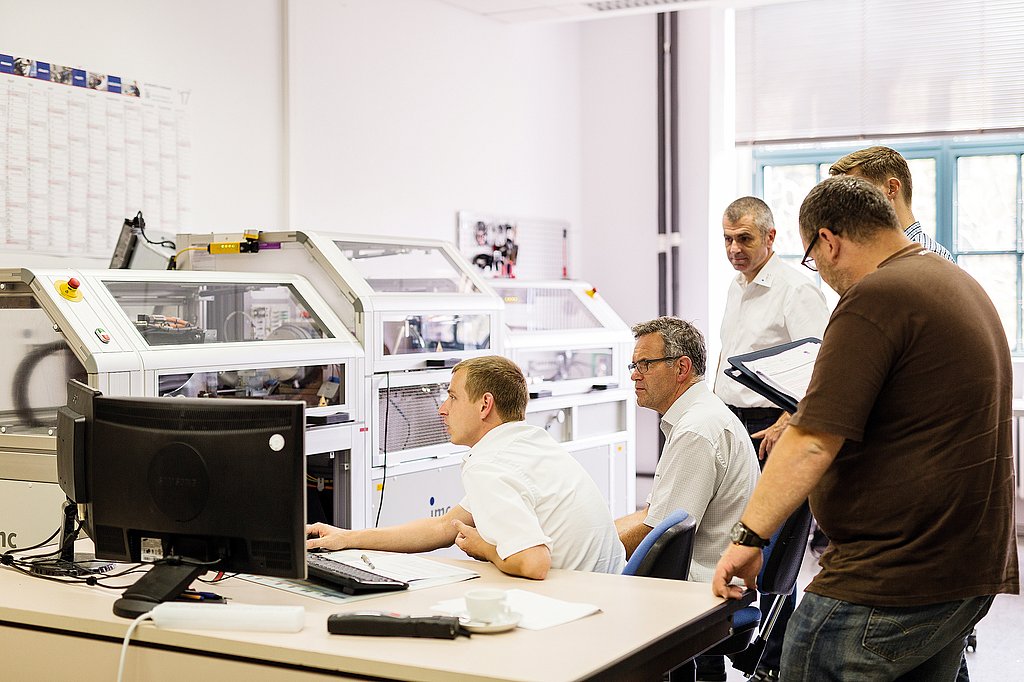

Les bancs d'essai standard imc pour moteurs DC et EC/BLDC représentent une alternative rentable et rapidement disponible au banc d'essai spécifique clients.

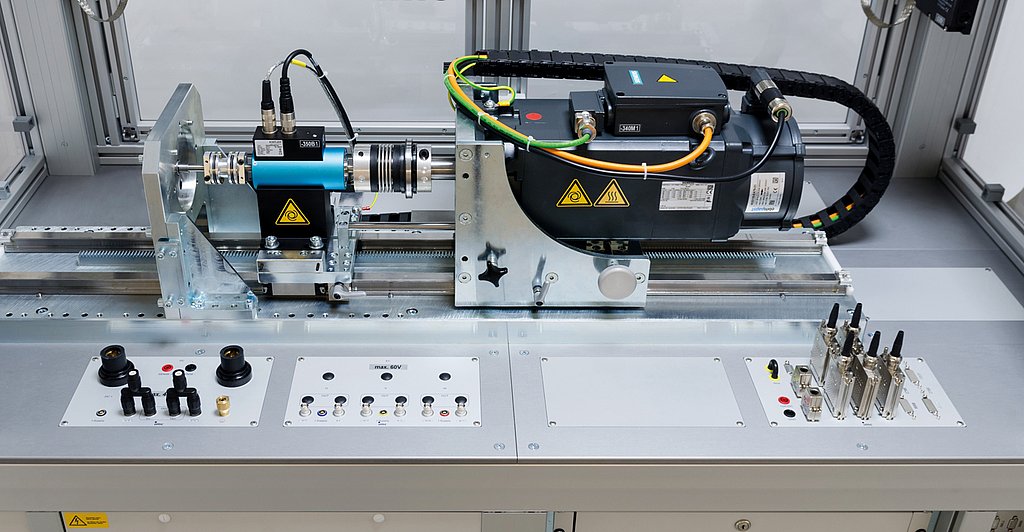

Les échantillons moteurs sont mis en place sur le banc d'essai puis alignées sur la chaîne cinématique de ce dernier par le biais d'un adaptateur de montage. La chaîne cinématique comprend la machine de charge, l'accouplement de sécurité et le couplemètre, elle est commandée via un guide linéaire. Elle est raccordée à l'axe du moteur en test par le biais d'un accouplement à soufflet métallique.

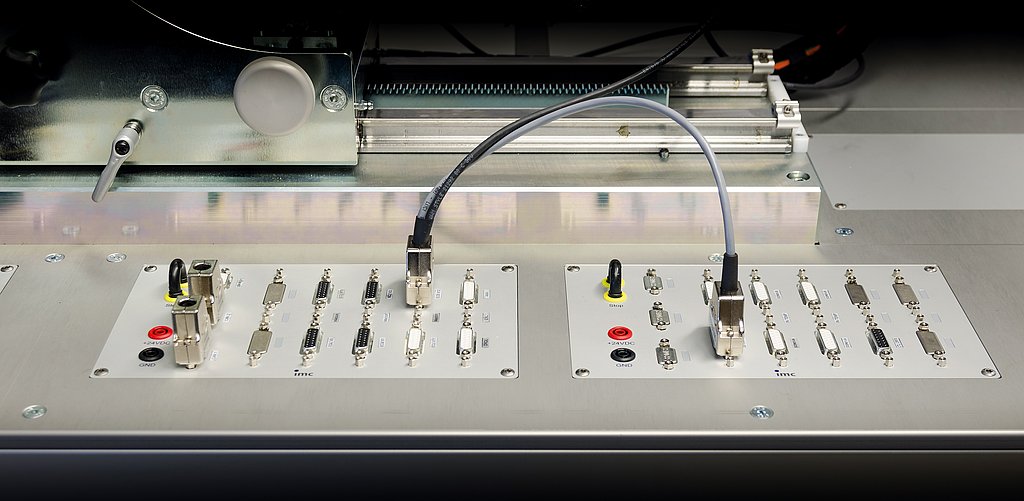

Le branchement électrique du moteur est assuré par des câbles provenant des panneaux de raccordement dans l'enceinte d'essai :
- pour les moteurs DC et EC disposant de leur propre onduleur, le branchement s'effectue sur la sortie paramétrable de l'alimentation DC intégrée
- pour les moteurs EC/BLDC sans onduleur, sur la sortie triphasée du convertisseur industriel intégré
Lors du processus d'essai, l'enceinte d'essai est sécurisée par un capot protecteur verrouillable.
Types de tests:
- Standard : courbe caractéristique et commande manuelle
- Optionnel : autres types d'essais (tels que le couple d'inertie, la force contre-électromotrice, les couples de frottement dynamiques ou la détermination des paramètres primaires du moteur par la méthode d'identification des paramètres)

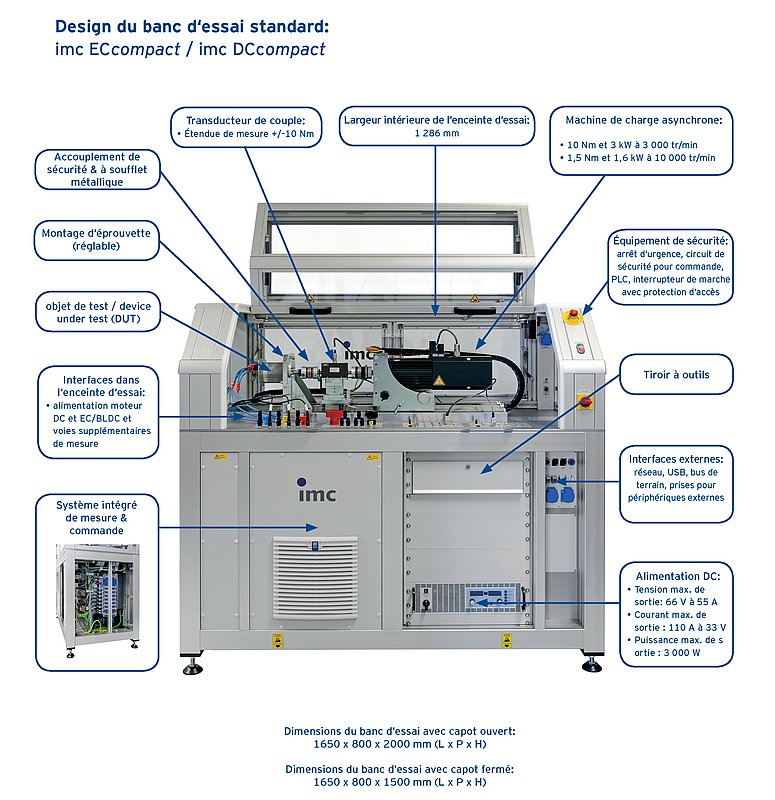

Châssis
- Dimensions : 1650 x 800 x 910 mm (L x P x H)

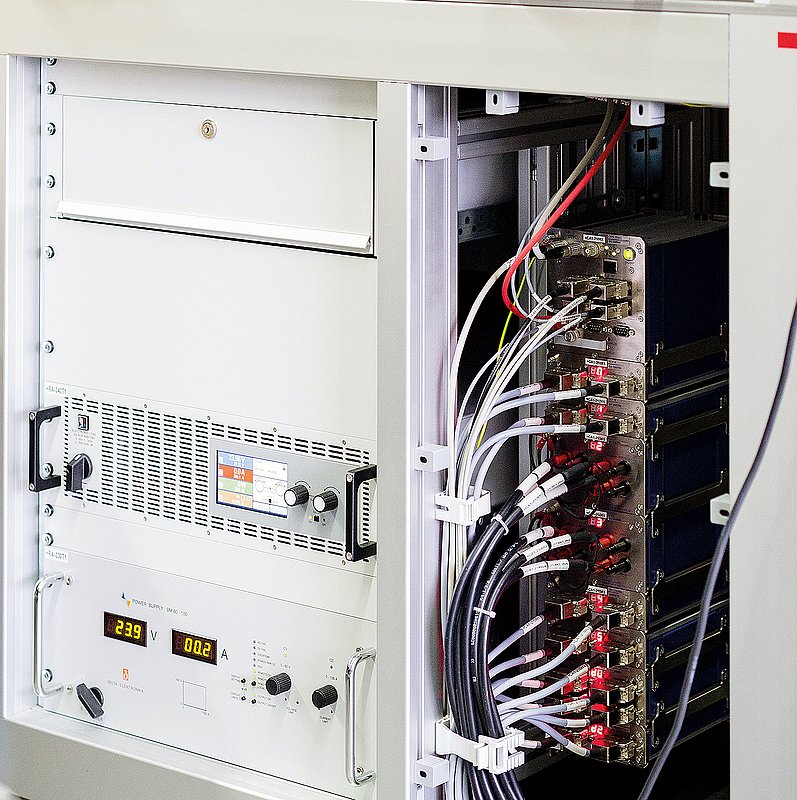

- Système de rack d'alimentation 19" intégré
- Assemblage de profilés alu avec panneaux de montage et de fond et habillages en polymère
Système de mesure et de commande pour l'imc ECcompact
- Système de mesure et commande pour l'imc ECcompact imc CRONOSflex 2000
- Il fournit un taux d'échantillonnage global de 2000 kHz avec un maximum de 100 kHz par voie
- Le système de mesure peut être complété par des amplificateurs modulaires par encliquetage ou par des modules imc CANSAS

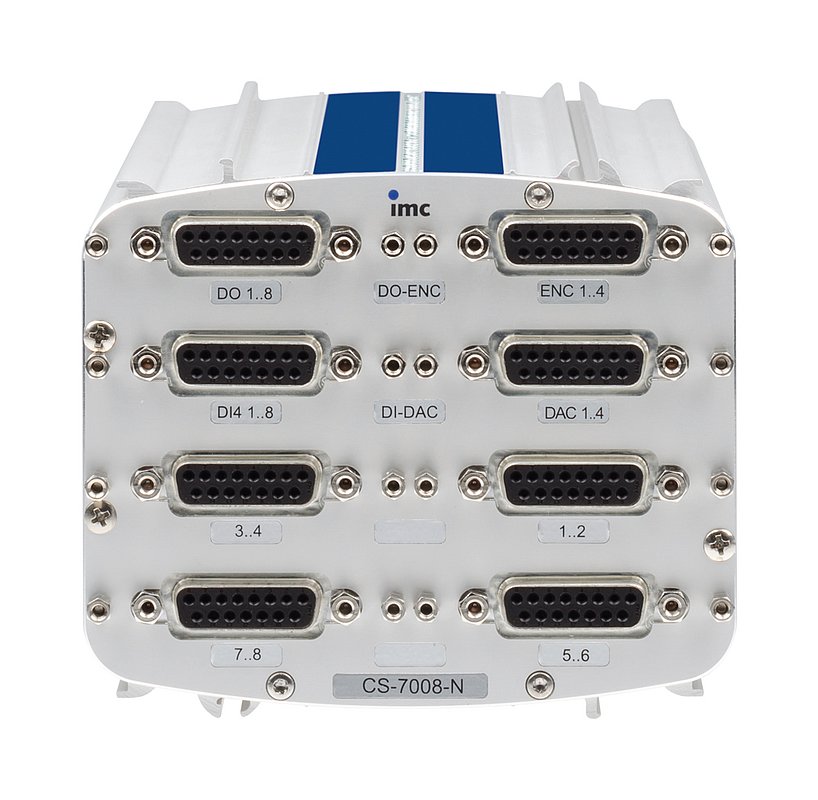

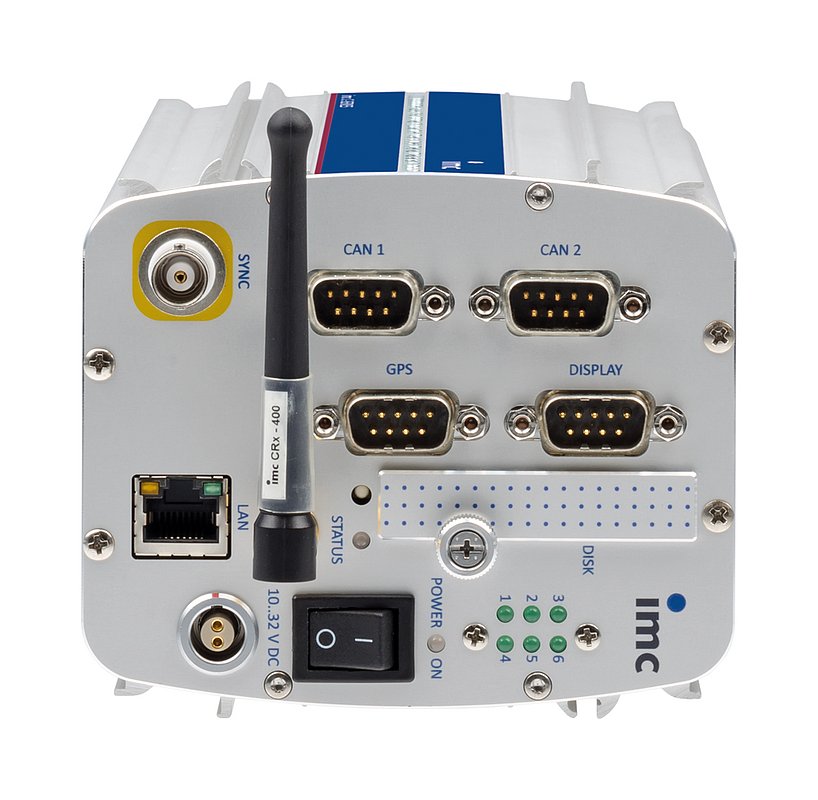

Système de mesure et de commande pour l'imc DCcompact
- Le banc d'essai utilise le système de mesure compact imc C-SERIES
- Il fournit un taux d'échantillonnage global de 400 kHz
Alimentation DC
Une alimentation électrique d'une puissance maximale de 3 kW est intégrée pour fournir la tension DC.
Capteur de couple pour mesures en rotation
- Le banc d'essai utilise un couplemètre qui est relié à l'échantillon et à la machine de charge par le biais d'accouplements mécaniques
- Première étendue de mesure : 10 Nm ; Seconde étendue de mesure : 100 Nm (uniquement pour imc ECcompact) ; bande passante : 1 kHz
Capteurs de courant (transformateurs de courant)
- La mesure du courant est assurée par un transformateur de courant assurant l'isolation
- Nombre de capteurs : 4 (ECcompact), 1 (DCcompact) ; étendue de mesure : 200 A ; bande passante: 100 kHz ; linéarité : +/- 0,1 %
Contrôle de l'échantillon EC (uniquement avec imc ECcompact)
- L'activation du banc d'essai pour les moteurs EC est assurée par l'alimentation DC qui fournit une commande triphasée pour les échantillons
- L'activation est pilotée par un signal d'angle de rotation et peut être paramétrée par logiciel
- Caractéristiques techniques : tension max. = 100 V, courant max. = 100 A

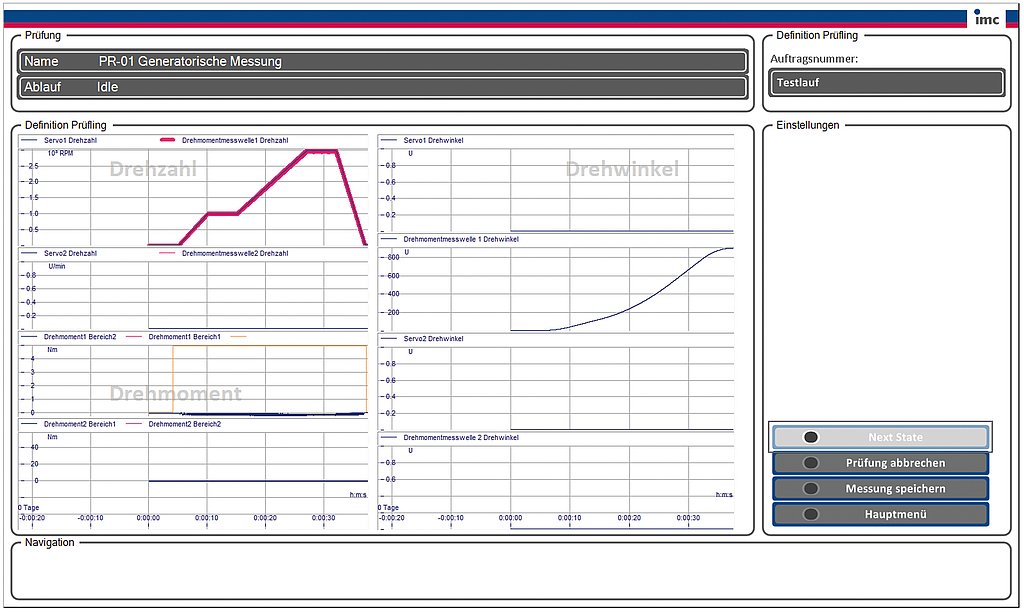

Logiciel de base du banc d'essai standard
Le logiciel de commande du banc d'essai est conçu sous la forme d'une plate-forme logicielle. Cette plate-forme repose sur un logiciel de base qui peut être étendu individuellement en fonction des séquences d'essai requises.
Le logiciel fournit les fonctionnalités de base pour la gestion des essais et des paramètres d'essai. Il gère les valeurs limites relatives à la protection des échantillons et commande le stockage des données de mesure et des résultats des essais. Il comprend une gestion des utilisateurs protégée par mot de passe afin d'autoriser l'accès aux différents menus, et il permet également de contrôler les droits d'accès des différents utilisateurs.
Cette stratégie de plate-forme facilite l'extension des fonctionnalités du banc d'essai, p.ex. avec des types d'essai supplémentaires ou d'autres paramètres d'essai. Les interfaces pour ces extensions sont largement reconnues et documentées.
Plate-forme logicielle : imc STUDIO
imc STUDIO est une plate-forme de développement pour la création de solutions orientées application dans le domaine des technologies de mesure et de commande. imc STUDIO s'avère particulièrement utile avec des outils comme Automation, le Sequenceur ou encore les outils d'analyse de données en temps réel imc Inline FAMOS et imc Online FAMOS. Une telle combinaison permet d'implémenter des processus automatisés depuis les simples applications d'essai jusqu'aux bancs d'essai complexes.
imc FAMOS
Le puissant logiciel d'analyse de signaux imc FAMOS propose de nombreuses fonctions d'analyse et de visualisation des données de mesure, avec des possibilités étendues de rédaction des rapports d'essais. En outre, le logiciel sert également d'outil de traitement pour les tâches d'automatisation sous imc STUDIO.
Avec ses capacités à gérer de grande quantités de données ainsi qu'une large palette de formats de données, la création d'une automatisation intégrale des traitements de calcul, la sélection de nombreuses possibilités d'affichage et la recherche de centaines de mesures en un temps record, imc FAMOS est un outil puissant et indispensable pour tous ceux qui souhaitent exécuter une analyse de données avec professionnalisme.
Module de test : courbes caractéristiques à vitesse contrôlée
Lors de l'essai par courbe caractéristique, l'objet d'essai est relié à la machine de charge par un couplage mécanique. Dès que le test commence, la machine de charge sollicite l'objet de test pendant un temps prédéterminé à une vitesse cible. Une fois la période de stabilisation atteinte, l'objet d'essai est mis en marche et un couple stationnaire est établi sur l'arbre.
Après un temps donné, la vitesse de la machine de charge est réduite de la vitesse de démarrage stationnaire à l'arrêt. Lorsque la vitesse d'arrêt est atteinte, l'objet d'essai est mis hors tension et la machine de charge se met à l'arrêt.
Résultats d'un essai de courbe caractéristique pour régulation de vitesse
- Courbe temporelle pour la tension du moteur (avec ECcompact par phase)
- Courbe temporelle pour le courant du moteur (avec ECcompact par phase)
- Courbes temporelles pour la vitesse et le couple
- Courbe caractéristique du couple par tr/min
- Courbe caractéristique du courant par tr/min
- Courbe caractéristique de la puissance électrique et de la puissance mécanique par tr/min
- Courbe caractéristique de rendement par tr/min

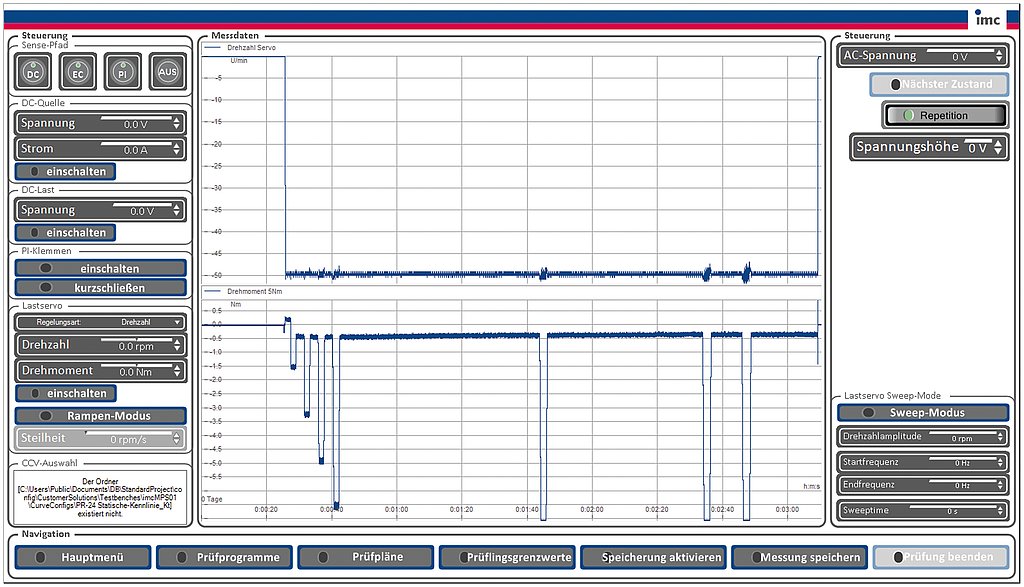

Module d'essai pour commande manuelle
Ce système de commande permet le pilotage manuel du banc d'essai. L'utilisateur peut ajuster les variables de processus du banc d'essai par le biais de paramètres d'entrée sur l'interface logicielle. Il n'y a toutefois aucun processus automatisé.
Pour la commande manuelle, le banc d'essai est configuré dans un état neutre avec enregistrement des données de mesure. Dans cet état, l'utilisateur peut contrôler le banc d'essai et exécuter les essais en activant individuellement la tension d'alimentation, en validant l'échantillon ou la machine de charge et en définissant la vitesse ou le couple maximal.
Résultats de la commande manuelle
- Courbe temporelle de la tension (avec ECcompact par phase)
- Courbe temporelle du courant (avec ECcompact par phase)
- Courbe temporelle de la rotation par minute
- Courbe temporelle pour le couple
Mise en service in situ
Après la réception préliminaire du banc d'essai par le client, le banc d'essai est livré sur le lieu d'installation. Il est alors mis en place et la mise en service peut débuter par étapes successives, après le branchement des alimentations. Les spécifications et fonctionnalités définies au sein du projet sont une fois de plus vérifiées. Le banc d'essai est alors considéré comme accepté.
Notre expérience au service de votre succès
Profitez de notre expérience de plus de 25 années dans la conception et la construction de solutions de bancs d'essai. Nos bancs d'essai standard pour moteurs électriques sont mis en œuvre avec beaucoup de succès par de nombreux clients dans le monde entier. imc couvre toute la gamme d'essai de moteurs électriques selon le principe du tout en un : conseil compétent, conception et réalisation de bancs d'essai pour applications spéciales, développement de stratégies et applications d'essai.
