Comment se comportent les composants de véhicules en cas de sollicitations extrêmes ? À quels endroits un composant est-il particulièrement sollicité et comment l’optimiser ? Qu’en est-il de la fatigue de la matière après des milliers de kilomètres de test d’une flotte de prototypes ? Les tests de fatigue répondent à toutes ces questions.
Technique de mesure robuste et solutions de bancs d’essai modulaires par imc
Sur la piste d’essai, en laboratoire ou sur le banc d’essai, imc fournit une grande variété de solutions de mesure pour la collecte et l’analyse des données. Les appareils de mesure imc robustes et modulaires proposent un conditionnement de capteur complet pour tous types de capteurs et ponts de mesure. Ils garantissent une alimentation électrique sans interruption et peuvent démarrer d’eux-mêmes. Les bus de véhicules peuvent être intégrés de manière synchrone.
Systèmes de mesure pour les essais de fatigue
Les systèmes de mesure imc constituent la base de l'acquisition de données. La conception modulaire et la technologie universelle des amplificateurs de mesure permettent d'adapter chaque système aux signaux à mesurer. Selon l'ampleur de l'instrumentation, plusieurs systèmes de mesure peuvent être utilisés, mis en réseau et acquérir de manière synchrone des milliers de canaux.
Extrêmement robuste :
imc CRONOS-SL
- Système de mesure extrêmement robuste : Classe de protection IP65. Le système est idéal pour les mesures dans des conditions d'environement difficiles
- Conditionnement de signal haute précision pour tous les capteurs classiques
Fonctionne de manière autonome - L’enregistrement des données se fait dans l’appareil de mesure et/ou sur PC
- Taux d’échantillonnage élevés pour mesures dynamiques y compris dans le domaine acoustique
- Les possibilités de transfert sans fil modernes sont utilisables
Système distribuable :
imc CRONOSflex
- Système modulaire adaptable
- Modules de mesure compatibles réseau Ethernet standard (jusqu’à 100 mètres)
- Jusqu’à 2000 kS/s par système et jusqu’à 100 kS/s par canal
- Collecte tous les signaux de mesure analogiques et numériques ainsi que les bus de terrain comme ARINC et ASCB-D
- Les calculs directs en temps réel fournissent les résultats durant la mesure et aident à réduire à l’essentiel la quantité de données
- Alimentation électrique stable grâce à une poignée batterie lithium-ion
- Enregistrement redondant et configurable des données de mesure (interne et externe)
Mesures multi-canaux :
imc CRONOScompact
- 128 canaux dans un appareil 19"
- Version portative ou sur rack
- Conditionnement de signal haute précision pour tous les capteurs classiques
- Interface EtherCAT numérique pour Feedback aux commandes MTS FlexTest
- Fonctionne aussi de manière autonome, sans PC
- Fonctions de calcul embarquées pour extrapolation de la valeur maximale, seuils, comptage rainflow, etc.
- Connecteurs à vis pour branchement simple et rapide
- Les Breakout Boxes réduisent la longueur des câbles des capteurs
- Interface synchronisée pour roues dynamométrique 6 composants (WFT)
Logiciel confortable pour collecte, visualisation et automatisation
Le contrôle et l’affichage complet de la mesure passent par le logiciel de mesure imc STUDIO. Il permet de configurer aisément la mesure, même sans être connecté au système. Il fournit en outre de nombreuses options de visualisation des données de mesure. La fenêtre imc Curve propose de nombreuses possibilités d’affichage 1D, 2D et 3D, ainsi que divers éléments graphiques interactifs.
Automatiser les séquences de travail.

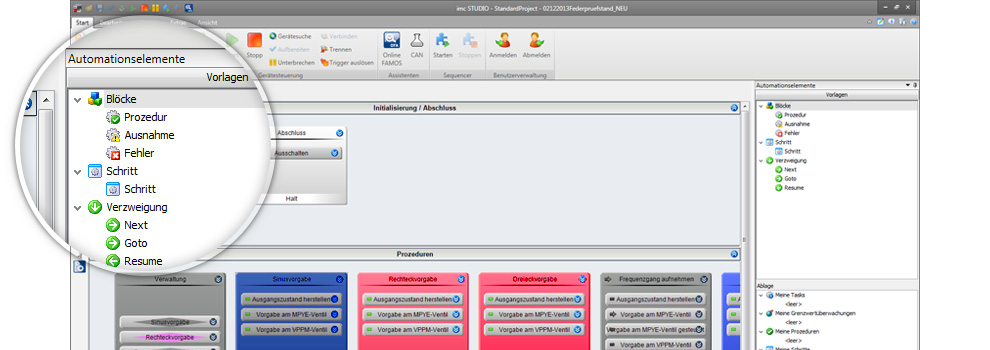

Gagnez du temps en automatisant les séquences de mesure avec imc STUDIO. La grande quantité de fonctions pré-installées vous permet de créer votre contrôle de séquence personnel par glisser-déplacer (p.ex. équilibrage des canaux, saisie du nombre d’oscillations, début de mesure, enregistrement des données, analyse, impression de rapport). C’est terminé.
Enregistrer et diffuser des vidéos.
Avec imc STUDIO Video, synchroniser un enregistrement vidéo et vos données de mesure est un jeu d’enfant. Il suffit de brancher la caméra vidéo et imc STUDIO s’occupe du reste. Le canal vidéo est automatiquement synchronisé comme un canal de mesure, avec possibilité de pré-déclenchement et post-déclenchement, des options d’enregistrement variées et une fonction replay.
Configurer et mesurer.
Avec imc STUDIO, vous êtes prêt à démarrer votre mesure en quelques minutes. Une liste claire des canaux pour la configuration, des fonctions de tri et de filtrage complètes, de nombreux assistants, la gestion intégrée des capteurs et la compatibilité TEDS sont quelques-unes des fonctions utiles permettant d’atteindre un réglage rapide et intuitif du système.
Simplifier l’automatisation du banc d’essai.
Oubliez les notices aussi lourdes qu’un vieil annuaire. Avec imc STUDIO, vous créez vous-même des automatisations complètes pour les bancs d’essai et stations de test sans avoir à programmer une seule ligne de code. Vous définissez simplement les différentes étapes de processus et ajoutez des fonctions pré-installées par glisser-déplacer afin d’indiquer des valeurs de consigne, des contrôles logiques ou des régulations complexes à plusieurs variables.
Interfaces ouvertes

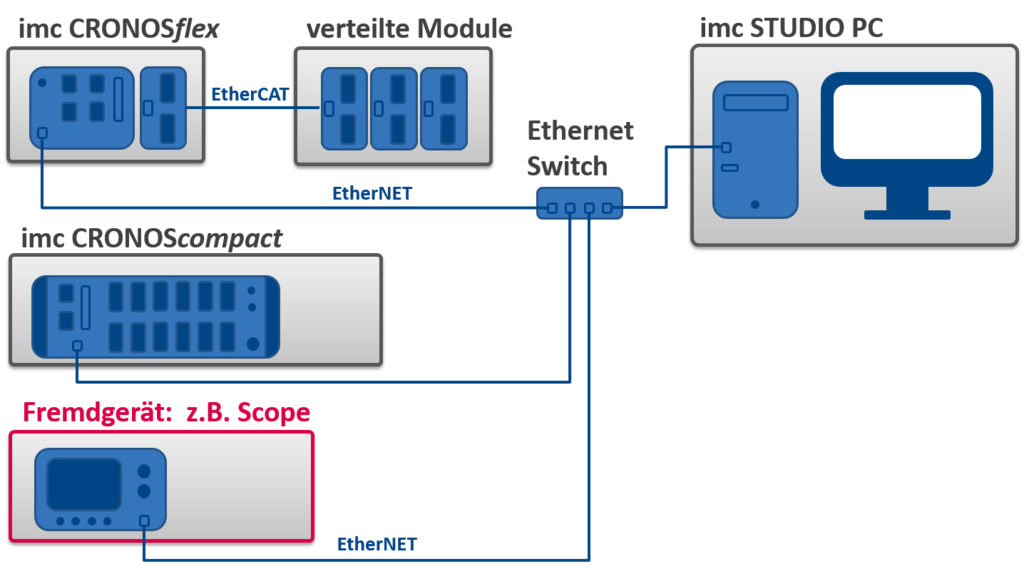

imc propose différentes interfaces pour l’intégration d’appareils tiers comme les systèmes de bus, les capteurs intelligents ou autres. Côté matériel, le module d’application imc fournit les interfaces standard comme Ethernet, RS232 et RS485. Côté logiciel, imc STUDIO fournit une interface 3PDI (Third Party Devices Interface) qui permet une intégration aisée des appareils tiers.
Analyse et documentation des données de mesure

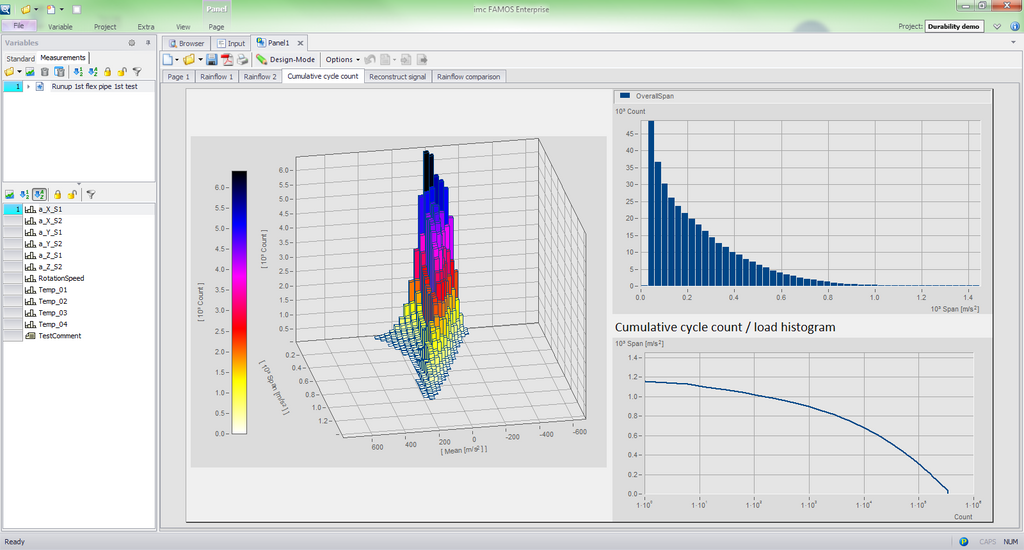

- Le puissant outil d’analyse de données imc FAMOS fournit des possibilités infinies pour le post-traitement et la visualisation graphique des données.
- Créer des rapports professionnels de résultats de test par glisser-déplacer. Utiliser des fonctions comme les modèles de rapports, auto-remplissage, export et impression, peut réduire la durée du processus à seulement quelques secondes.
- Compatibilité et intégration des bases de données pour gérer les configurations de test et les données de résultat. Interface MS Excel pour échange de paramètres universel et aisé.
- Une solution durable : réduisant le coût total de possession grâce à l’augmentation du débit opérationnel et à la réduction des efforts pour la maintenance et les extensions.

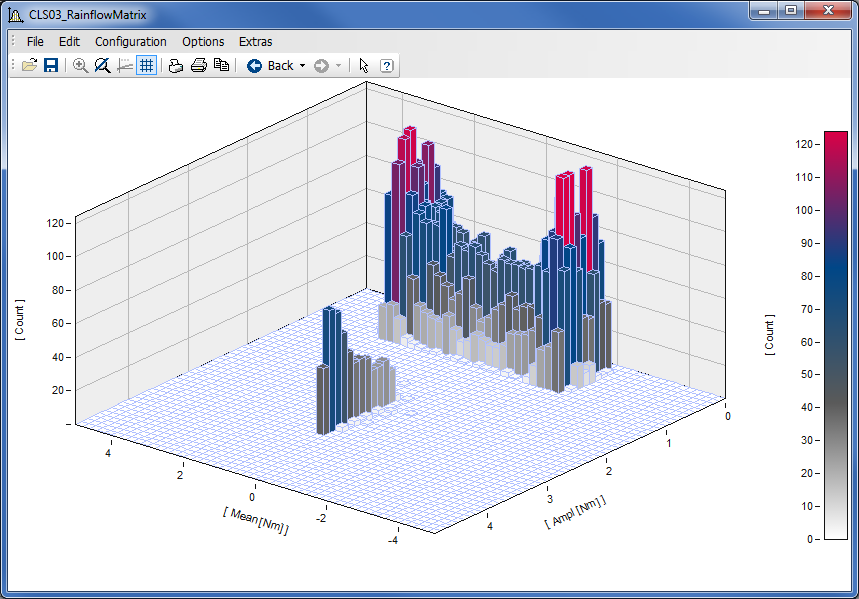

- Compatibilité pour calcul de dépassement de niveau, temps au niveau, comptage rainflow, histogramme bidimensionnel, etc.
- Fonctions d’analyse dédiées pour données de durabilité de boîtes de vitesses et autres machines en rotation.
- Estimation de la durée de vie par utilisation de matrices rainflow et courbes de Wöhler S-N.
- Fonction imc TrueMax pour augmenter la précision de la valeur maximale des données brutes de jauge de contrainte.
- Reconstruction des signaux d'excitation de secousse des matrices rainflow contenant les dégâts équivalents aux données brutes.
Téléchargement : imc FAMOS version démo »
