• Système de mesure imc CRONOS-XT

    Très robuste et encliquetable pour les environnements difficiles

Acquisition de données modulaire robuste

Plus de compromis : Avec le CRONOS-XT, imc propose pour la première fois un appareil ultra-robuste dans une plate-forme entièrement modulaire. L'unité de base d'acquisition de données et un ensemble d'amplificateurs peuvent être facilement reliés pour former un système complet : sans outils et sans câbles, par un simple mécanisme d'encliquetage. Avec un indice de protection IP67 et la norme MIL-STD810F, le système est protégé contre les projections, la poussière et l'eau ainsi que contre les chocs et vibrations importants. Cet enregistreur de données robuste est donc idéal pour les mesures mobiles sur les machines de construction, les tracteurs, les machines agricoles et les essais sur les véhicules qui ont lieu dans des environnements difficiles.



Parfait pour une utilisation mobile dans des environnements difficiles

-40° bis +85°C

Température de fonctionnement avec protection contre la condensation

Batterie

Indépendant de l'alimentation secteur grâce à la batterie en option

MIL-STD-810F

Particulièrement résistant aux chocs et aux vibrations

GPS

Enregistrement synchrone de données de position et de déplacement

IP67

Étanche à l'eau et à la poussière


10 - 50 VDC

Large gamme de tension d'alimentation

Plus de flexibilité pour les essais quotidiens

Une mesure de vibration à 8 canaux est-elle prévue pour aujourd'hui ? Dans ce cas, cliquez simplement le module ICP sur  votre unité de base et c'est parti. Et demain ? Grâce à la technologie modulaire, le système peut être adapté de manière optimale à la tâche de mesure à accomplir. Un large choix d'amplificateurs de mesure universels et spéciaux pour haute précision permet de connecter directement presque tous les types de capteurs, tels que les thermocouples, les RTD (PT100/1000), les tensions et les courant, les accéléromètres et les microphones, les capteurs de déplacement (LVDT), jusqu'aux jauges de déformation en pont complet, demi-pont ou quart de pont. Les amplificateurs de mesure précis et à faible bruit numérisent sur 24 bits et disposent d'une bande passante et d'une dynamique élevées.





Système de mesure extrêmement robuste

  • Étanche à l'eau et à la poussière IP67
  • Haute résistance aux vibrations et aux chocs selon la norme MIL-STD-810F
  • Boîtier robuste et résistant aux chocs
  • Électronique scellée (résistante à la condensation)
  • Large plage de température de -40 °C à +85 °C



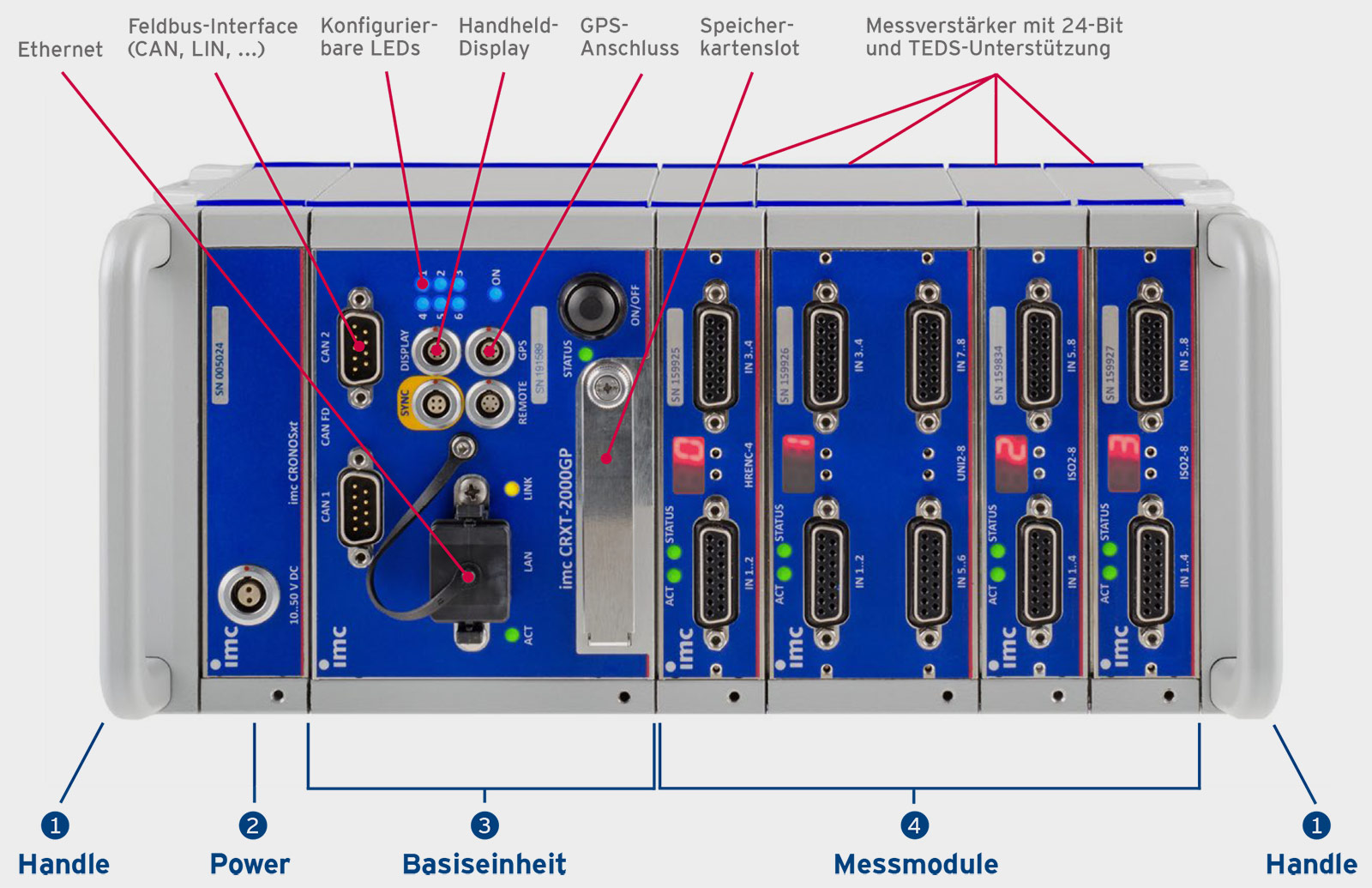

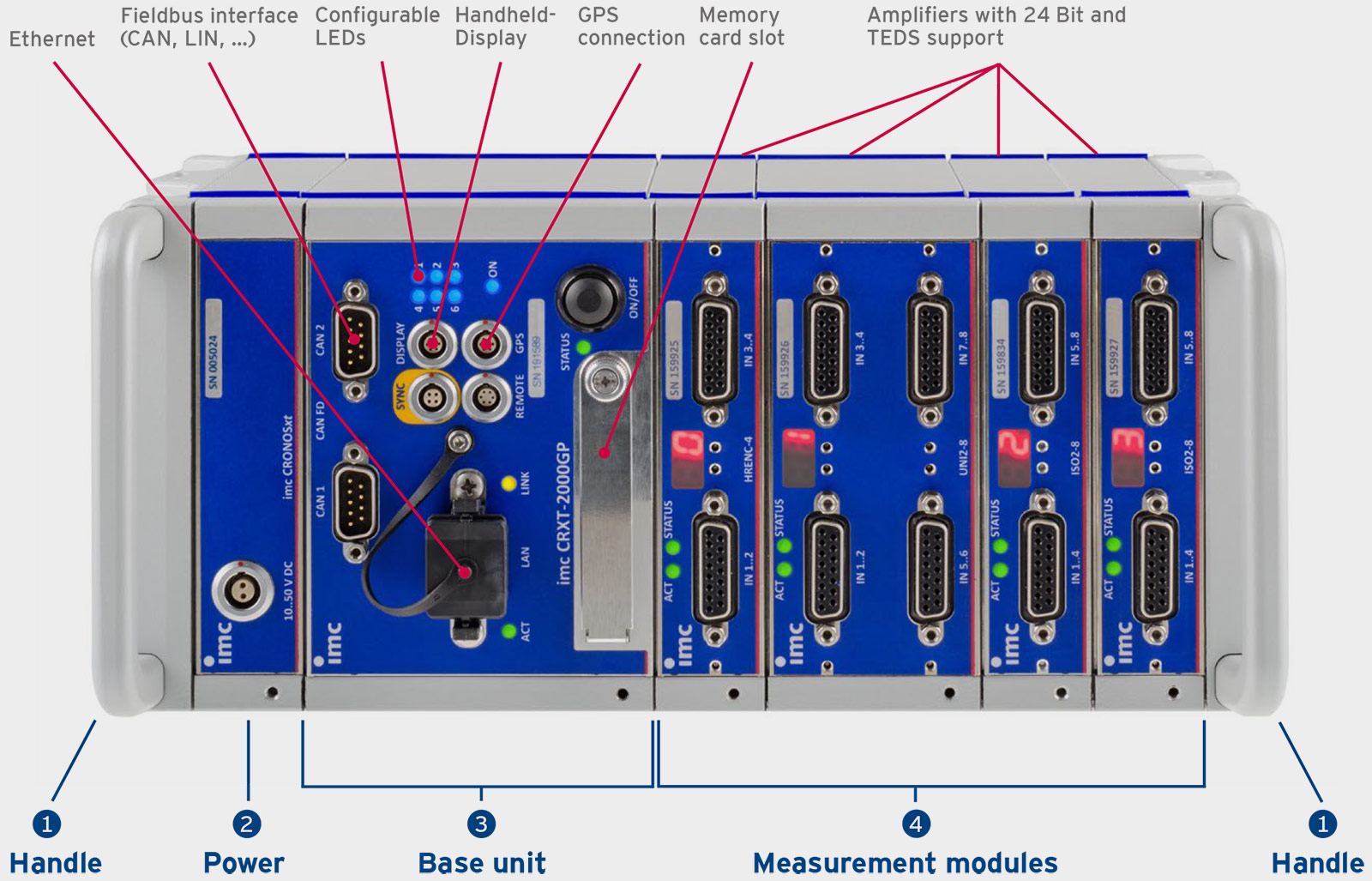

System design

Décentralisable

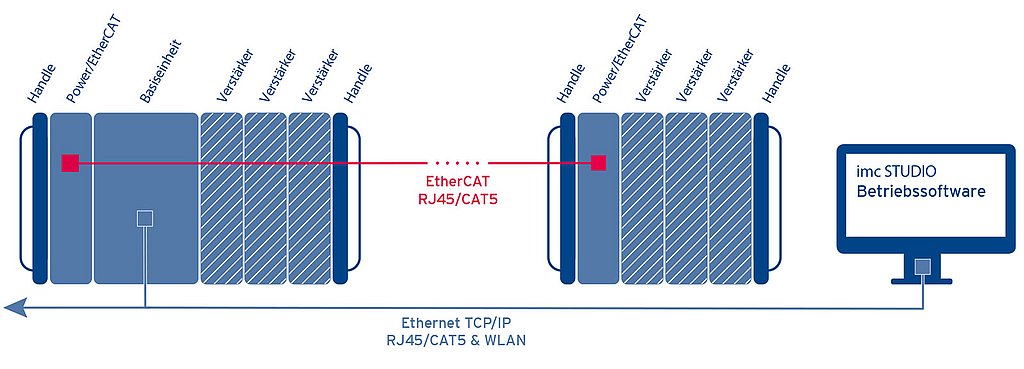

En plus de la conception modulaire en tant que système centralisé, imc CRONOS-XT peut également être installé dans une topologie décentralisée. Cela permet de placer les amplificateurs de mesure à proximité du capteur afin de réduire au minimum la longueur des câbles sensibles et coûteux. La mise en réseau s'effectue via le bus système imc basé sur EtherCAT. Toutes les données sont transmises de manière synchrone dans l'unité de base.

Possibilité de mise en réseau avec plusieurs systèmes d'acquisition

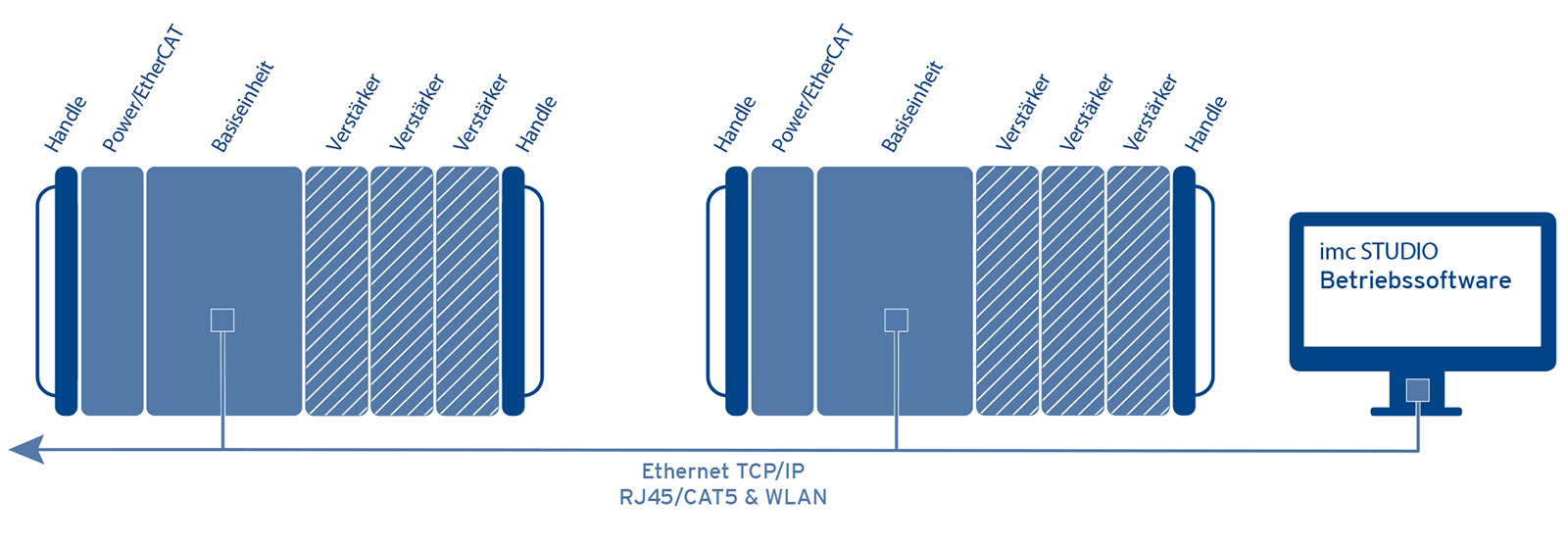

Pour des mesures étendues avec des centaines ou des milliers de canaux, plusieurs CRONOS-XT imc, ainsi que tous les autres appareils de mesure imc, peuvent être utilisés ensemble comme un seul système. Les appareils sont mis en réseau par Ethernet et synchronisés par DCF77, IRIG-B, GPS ou PTP. Les données sont stockées de manière autonome dans les appareils et/ou transférées vers un NAS ou un PC par le biais d'un streaming réseau.

Analyses en temps réel dans le système de mesure

Analyses en temps réel dans le système.
Assurez-vous d'obtenir des résultats complets pendant que la mesure est encore en cours. Grâce à la plate-forme de calcul imc Online FAMOS intégrée, vous pouvez calculer et analyser vos données brutes en temps réel. Grâce à un assistant pratique, vous pouvez créer votre propre analyseur en temps réel personnel : il suffit de faire un glisser-déposer à partir d'une collection complète de fonctions mathématiques et statiques ainsi que d'analyses finies telles que FTT, comptage de classes et suivi d'ordres. Il est ainsi possible de créer vos propres algorithmes d'évaluation et de mettre en place des analyses de données intelligentes sans programmation.

Les résultats condensés et intuitifs ne sont pas seulement disponibles directement à partir de l'appareil autonome (sans PC), ils peuvent également être affichés en direct sur un écran de visualisation portable imc. Pendant le test, par exemple lors d'un essai de conduite, vous obtenez un retour d'information immédiat sur le test en cours, auquel vous pouvez réagir immédiatement, par exemple par des actions de conduite appropriées.

En pratique

Essais dans des conditions difficiles

Le stress qui est imposé aux machines de construction et d'agriculture peut être énorme. Il est donc d'autant plus important de procéder à des essais fonctionnels et à des tests de résistance complets lors du développement de ces machines. imc CRONOS-XT offre aux ingénieurs d'essais et de mesures l'outil parfait pour de telles tâches. Les amplificateurs de mesure universels mesurent avec précision tous les capteurs installés sur la machine, y compris les jauges de contrainte, IEPE/ICP, le déplacement, la force et la pression, et effectuent des analyses en temps réel, par exemple pour le calcul de rosettes ou l'analyse spectrale (FFT). Le boîtier robuste protège de manière fiable l'équipement de la poussière, de la saleté, de l'eau et de la boue.

Suivi du bruit et des vibrations

Pour protéger les personnes et l'environnement contre le bruit, les véhicules et les machines doivent respecter de nombreuses réglementations. Il s'agit non seulement des émissions sonores, mais aussi des vibrations affectant les personnes et les composants. Avec le CRONOS-XT imc associé au logiciel WAVE, l'utilisateur dispose d'un ensemble complet d'analyses du bruit et des vibrations : des mesures de bruit lors d'essais sur route aux essais de vibrations sur le terrain, en passant par les analyses de structure au banc d'essai.

Essais de fatigue et profils de sollicitation

Le CRONOS-XT d'imc offre aux ingénieurs d'essais le système idéal pour l'acquisition de données de sollicitation routière en temps réel et la surveillance de la flotte. Grâce à la haute résistance aux chocs et aux vibrations selon la norme MIL-STD-810F, le CRONOS-XT d'imc est en mesure d'enregistrer de manière fiable les données d'essai même dans des conditions extrêmes. Les fonctions telles que l'autodémarrage, le comptage de classe en ligne, le suivi GPS et la connexion au cloud pour le transfert des données de mesure et la surveillance en ligne sont particulièrement utiles pour les essais de conduite d'une ou de plusieurs semaines.

Logiciel de mesure convivial

Que vous souhaitiez configurer votre imc CRONOS-XT pour une mesure mobile rapide en mode " boîte noire ", mettre en place une surveillance en direct pour des centaines de voies lors d'essais de prototypes ou créer un système complet d'automatisation de banc d'essai avec son propre panneau de commande - avec imc STUDIO, vous avez le contrôle total de votre processus de mesure complet : de la configuration des voies au rapport. imc STUDIO combine l'acquisition de données, la visualisation, l'automatisation et l'analyse.



Données techniques

Modules de mesure analogiques

    LV3-8ISO2-8ISO2-16-2TISOF-8ICPU2-8AUDIO2-4BR2-4B-8DCB2-8UNI2-8UNI-4
Voies par module881688448884
ConnecteurDSUB-15DSUB-15 / LEMO.1BThermoDSUB-15 / LEMO.1BBNCBNCDSUB-15DSUB-15DSUB-15DSUB-15DSUB-15
TEDSJaJa  Ja Ja Ja JaJaJaJaJa
Ech. par canal
Ech. Maximum100 kHz100 kHz100 kHz100 kHz100 kHz 100 kHz100 kHz100 kHz100 kHz100 kHz100 kHz
B. passante48 kHz11 kHz2 kHz48 kHz48 kHz48 kHz14 kHz48 kHz5 kHz48 kHz48 kHz
Mesure tension
isolées JaJaJa  Ja     Ja
Calibre min. tension (mV)550 505555552,5
Tension jusqu'à 10 VJaJa JaJaJaJaJaJaJaJa
Tension jusqu'à 50 / 60 VJaJa JaJaJaJa  JaJa
Mesure courant
20 mA par shunt interne Ja (LEMO) Ja (LEMO)   JaJaJaJa
20 mA par  prise shuntJaJa (DSUB) Ja (DSUB)  JaJaJaJaJa

Mesure

température


Thermocouple Ja (DSUB)JaJa (DSUB)     JaJa
PT100 Ja JaJa    JaJa
PT1000          Ja
Mode pont (jauge)

Pont 1/1, 1/2, 1/4

      JaJaJaJaJa
Alim. DC      JaJaJaJaJa
Porteuse AC      Ja
SENSE 1 fil      JaJaJaJaJa
SENSE 2 fils      Ja   Ja
Audio & vibration
Capteurs IEPE  (ICP)DUSB ICP-plugDUSB ICP-plug DUSB ICP-plugJaJaDUSB ICP-plugDUSB ICP-plugDUSB ICP-plugDUSB ICP-plugDUSB ICP-plug
Divers
Alim. capteursoptionaloptional optional Ja
(MIC-version)
JaJaJaJaJa
Alim. capteur (par voie)     Ja
(MIC-version)
    Ja

Modules TOR et sorties

 HRENC-4DI2-16DO-16-HCDAC-8

Entrées et sorties numériques
Entrées numérique Bits 16
Sorties numérique Bits  16

Sorties analogiques
Sorties analogiques   8
Codeur incrémental
Rentrées compteurs4
Mode quadrature4
Compteur de fréquence256 MHz
Mode analogique sin/cosJa

Digital I/O:
Les entrées et sorties numériques sont isolées galvaniquement et configurables pour 24V / 5V (TTL/COMOS) avec un courant de sortie maximum de 0,7 A.

Compteur:
Les entrées compteurs ont un conditionnement d'entrée analogique complet avec une bande passante analogique de 500 kHz (entrée différentielle), un filtre analogique et des seuils de commutation réglables par logiciel. Les modes de mesure supportés sont le compteur d'événements, le temps, la fréquence, la vitesse, le régime, l'angle et la distance.

Caractéristiques systèmes d'acquisition de mesure

 CRXT-2000
General
Echantillonnage système2000 kSps

Conditions de fonctionnement
Gamme de température-40°C to +85°C
Résistance à la condensation
Chocs et vibrationMIL-STD-810F

Connectivité
Ethernet1 GBit
Adaptateur Wi-Fi interne IEEE 802.11.n (300 Mbit/s)
Connexion EtherCAT pour modules CRXT distribués
Connecteur GPS
Affichage imc portable
Connecteur de synchronisation
Connecteur de télécommande

Stockage des données
Emplacement carte mémoire (CFast)
Stockage sur PC et sur NAS
Disque dur SSD (interne)

Capacité de fonctionnement en autonomie
Machine de déclenchement complexe (indépendant du PC)
Système de calcul temps réel embarqué (imc Online FAMOS)
Fonctionnement sans PC, démarrage automatique (Timer, temps absolu)

Synchronisation & horloge
Master-Slave entre systèmes imc
Synchronisation NTP et PTP
Avec GPS externe
Avec IRIG-B & DCF-77 externe

Option bus de terrain
CAN, CAN FD
LIN
FlexRay
MVB
ARINC
XCPoE (Master or Slave)
EtherCAT Slave
Interface télémétrie imc

Alimentation
Entrée DC 10 à 50 V (isolé)
Adaptateur secteur AC/DC (110 à 230 VAC)
Alimentation pour deux modules flex externes (CRFX) avec Power-over-Ethernet
Intégrité des données en cas de perte d'alimentation
UPS longue durée (Batterie NiMH)
Legende: StandardOptionel
