Mesure productive au cours d’un essai routier

Modules de mesure performants pour applications mobiles
Les modules de mesure pour le secteur automobile doivent être robustes et compacts, car de très hautes températures et le manque d’espace peuvent régner dans les domaines d’application, par exemple le compartiment moteur. La nouvelle série imc CANSASfit fonctionne de manière fiable entre -40° à +125° Celsius, répond aux exigences du degré de protection IP65 et s’intègre aisément dans les espaces restreints grâce à son faible facteur de forme.
Les modules permettent une connexion directe de tous les signaux conventionnels, tels que les tensions, courants, températures, vitesses de rotation, parcours et vitesses. Les signaux de mesure numérisés se retrouvent à la sortie sous forme de messages CAN et peuvent être lus et enregistrés par tous les systèmes de mesure, d’automatisation ou de commande avec une interface CAN.
bref aperçu
- Modules de mesure pour tension / courant, température, fréquence
- Utilisable de -40° à +125° C avec condensation admissible
- Robustesse : degré de protection IP65 et MIL STD-810F
- Technique de raccordement sans câbles et sans outils (mécanisme d'accouplement)
- Dispositif de mesure central ou réparti possible
- Isolation galvanique intégrale
- Sortie de données de mesure sur CAN
- Le logiciel de configuration inclus
Les modules de la série imc CANSASfit peuvent être rapidement reliés grâce au mécanisme d'accouplement et ce, à la fois mécaniquement et électriquement. Ainsi, l'utilisateur peut très facilement créer, par simple accouplement, un bloc de modules. Le câblage entre les modules est de l’histoire ancienne.
Les enregistreurs de données imc, comme l’imc CRONOScompact ou l’imc BUSDAQ, complètent idéalement les modules de mesure. Dans le développement d’appareils de commande et lors des essais ECU, ces enregistreurs de données sont par exemple utilisés pour la saisie et le calcul en temps réel d’informations liées à la technique de mesure dans les bus de terrain et véhicules.
T-10 | UTI-6 | ENC-6 | HISO-UT-6-3L | HISO-T-8-2L | HISO-HV-4 | |
---|---|---|---|---|---|---|
Channel number | 10 | 6 | 6 | 6 | 8 | 4 |
Sampling rate / channel | 100 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 100 Hz | 1000 Hz |
Bandwidth / channel | 20 Hz | 400 Hz | 2 MHz | 400 Hz | 33 Hz | 400 Hz |
Galvanic isolation | ||||||
Sensor supply | ||||||
Input signals | ||||||
Voltage max. Voltage | 60 V | 100 V | 1500 V | |||
Current 0 … 20mA | ||||||
RTD (PT100 … PT1000) | ||||||
NTC, resistance (100 Ohm ... 100 kOhm) | ||||||
Thermocouple | ||||||
Frequency | ||||||
Distance | ||||||
Angle | ||||||
Speed | ||||||
RPM | ||||||
Time | ||||||
Socket | ||||||
LEMO | ||||||
Thermo | ||||||
Banana |

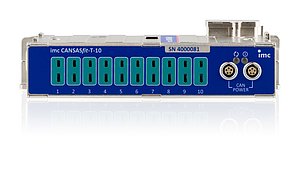

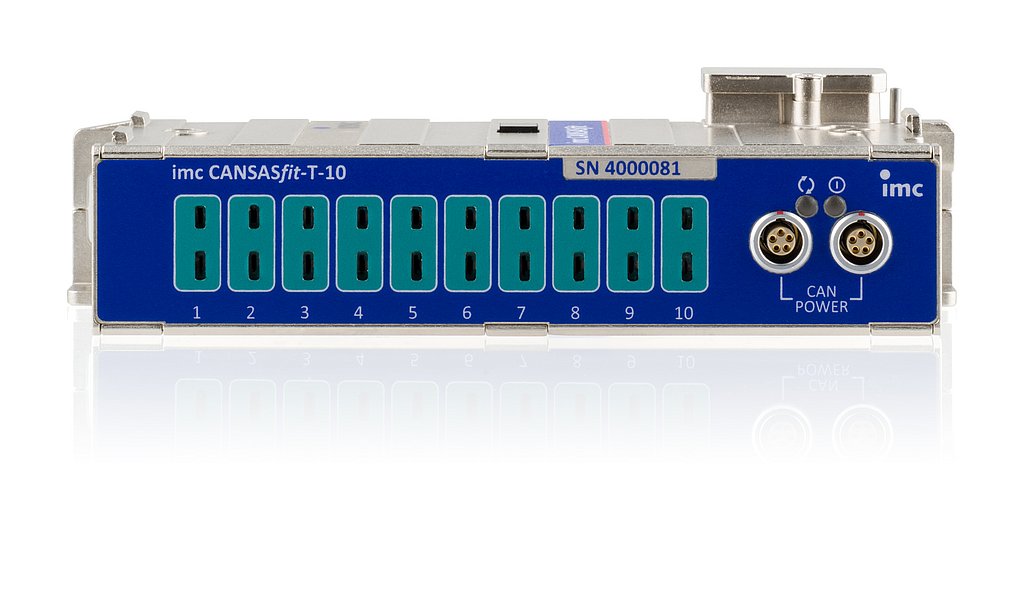

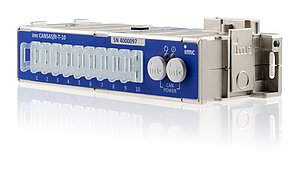

imc CANSASfit-T-10
Module de mesure à 10 canaux pour mesure de température
Le T-10 de la série imc CANSASfit est un module à 10 canaux pour la mesure de températures avec thermocouples.
Points forts :
- Haute résistance aux températures
- Température d’exploitation : de -40 °C à 125°C
- Boîtier solide
- Petit et compact
- Accouplable avec connexion mécanique et électrique simultanée
- Conversion A/D 24 bits
Applications typiques :
Applications mobiles, mesures sous le capot moteur, en présence de hautes températures et environnements rudes.

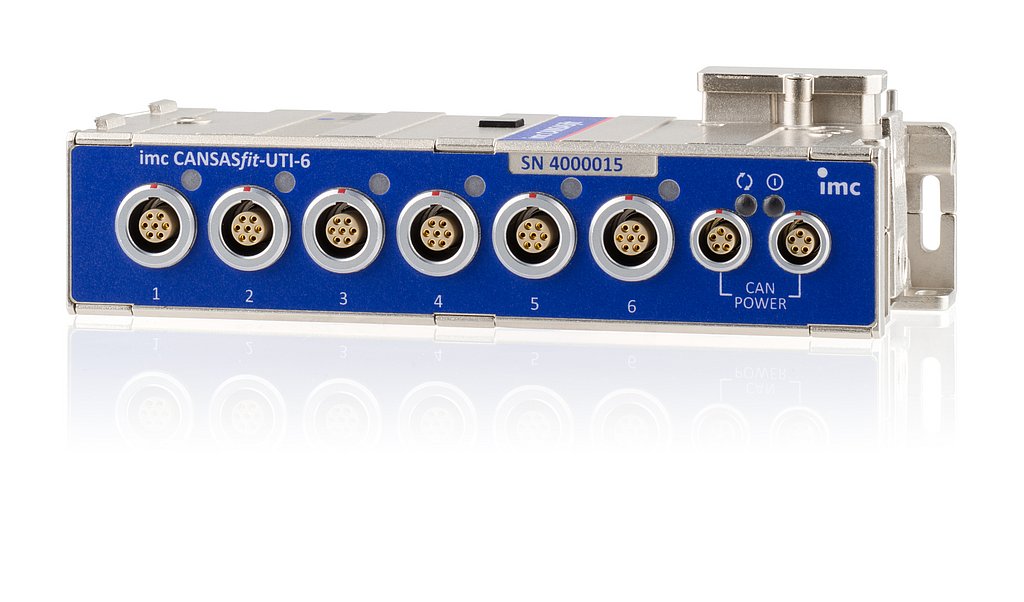

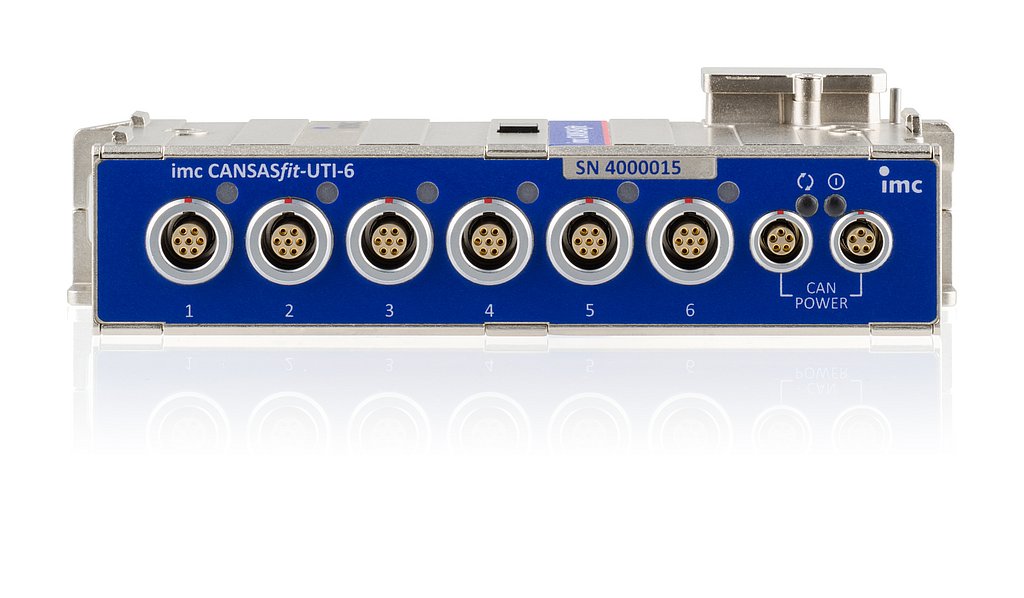

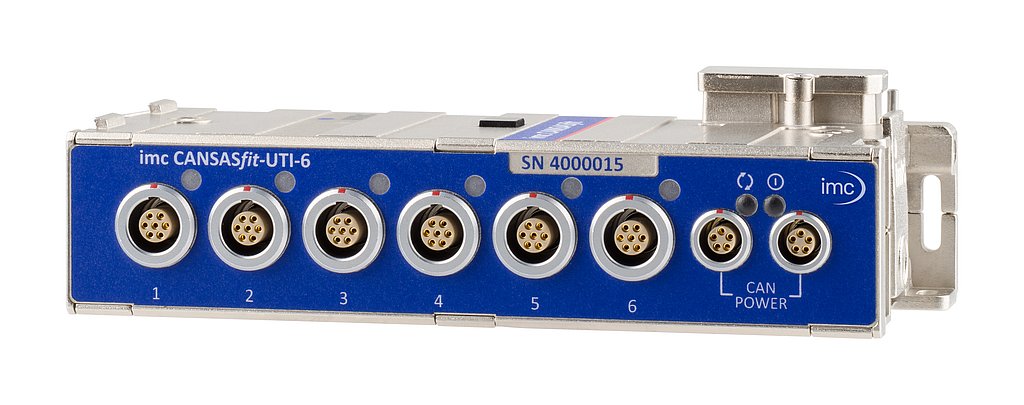

imc CANSASfit-UTI-6
Module de mesure à 6 canaux pour la mesure de tensions, courants et températures
L’UTI-6 de la série imc CANSASfit est un amplificateur de mesure à 6 canaux qui saisit, numérise et transmet via bus CAN des grandeurs de mesure physiques.
Grandeurs de mesure :
- Tension (25 mV à 60 V)
- Courant (capteurs 20 mA)
- Température (PT100, PT1000)
- Résistance (p.ex. NTC)
Particularités :
- Entrées de mesure isolées par canal, filtres individuels et ADC
- Alimentation de capteurs réglable (p.ex. pour capteurs alimentés en tension actifs)
- Largeur de bande 400 Hz à taux de balayage max. de 1000 Hz par canal
- Plages de mesure et taux de balayage sélectionnables individuellement (en 1, 2, 5 étapes)
- Conversion A/D 24 bits
Applications typiques :
Technique de mesure robuste pour applications mobiles en présence de températures élevées et environnements rudes. En particulier au sein de véhicules, p.ex. mesures au cours d’essais routiers sous le capot moteur.
- Signaux de tension généraux, y compris tensions de bord de véhicules (jusqu'à 60 V) et mesures de courant sur shunts externes (jusqu’à 50 mV)
- Capteurs alimentés en tension actifs
- Capteurs industriels (20 mA) pour différentes grandeurs physiques
- Mesure de température avec capteurs résistifs (PTxx. NTC)
imc CANSASfit-ENC-6
Module de mesure pour la saisie de capteurs de fréquences, de rotations, de positions et d’angles
Le module ENC-6 de la série CANSASfit présente 6 canaux différentiels pour le comptage d’événements, la mesure du temps et une combinaison entre comptage d'événements et mesure du temps. Les modes de fonctionnement permettent la saisie de capteurs incrémentaux, comme ceux utilisés lors de la détermination de fréquences, de vitesses de rotation et de vitesses. Le seuil de commutation ainsi que l’hystérésis sont configurables afin de déterminer de manière précise les événements et les impulsions pour la mesure incrémentale.

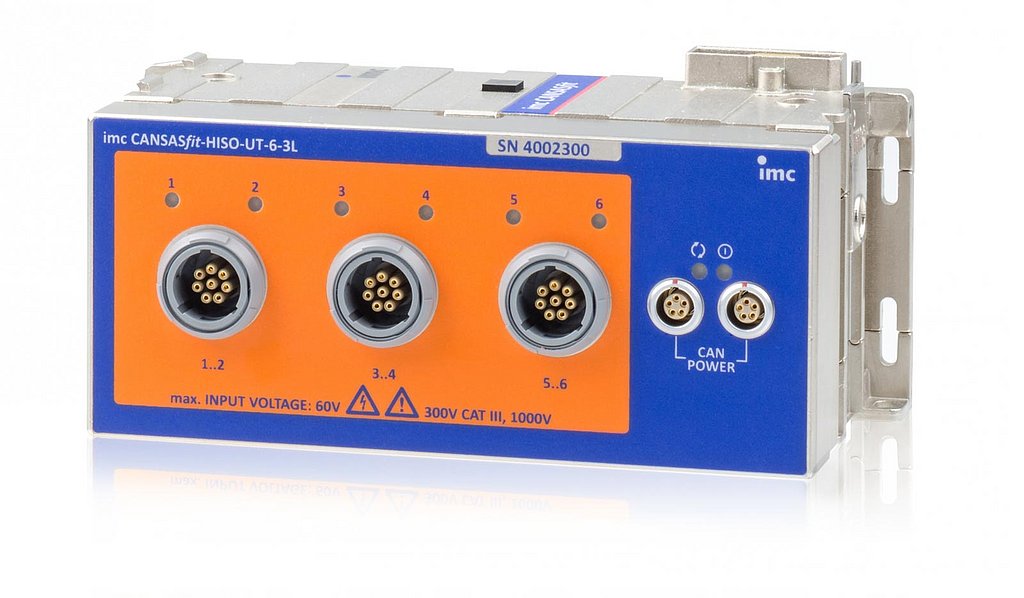

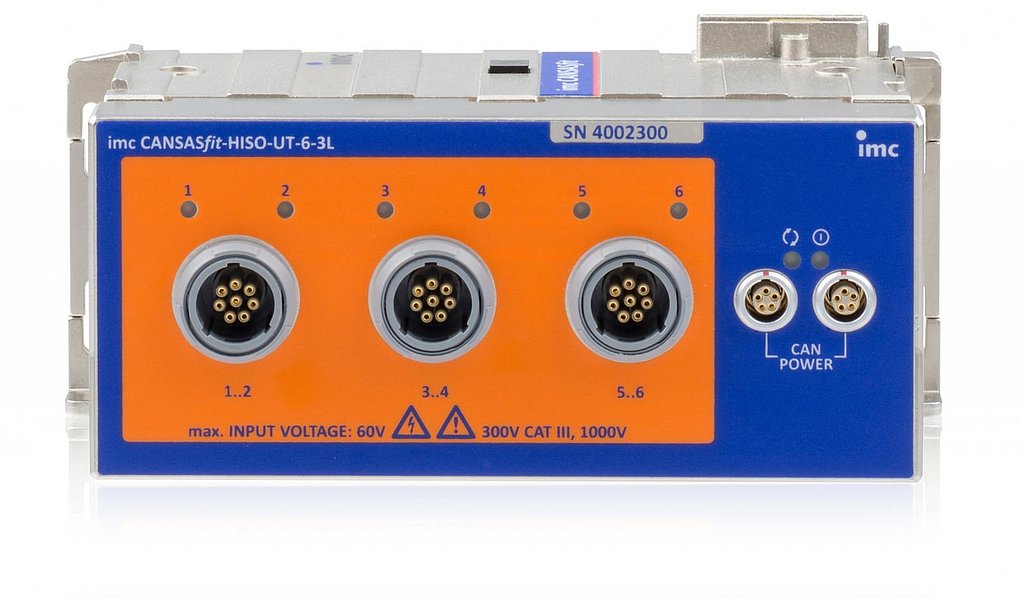

imc CANSASfit-HISO-UT-6-3L
Module de mesure CAN 6 canaux à haute isolation pour la tension, la température (RTD) et résistance (NTC)
Le modèle HISO-UT-6 permet de mesurer des basses tensions ainsi que des capteurs de température sur 6 canaux, qui sont à un potentiel de de mode commun allant jusqu'à 1000 V :
- Tension (25 mV à 100 V)
- Température (PT100, PT1000)
- Résistance (Ex. NTC)
- Acceléromètres MEMS(Alimentation 5 V)
Caractéristiques spéciales
- Isolation: 1000 V (Norme relative à la sécurité des équipements DIN EN 61010)
- Connectique adaptée à la haute tension
"3L": Connectique : 3 x LEMO.2P (2 Canaux) - Alimentation des capteurs par canal 5 V (8 mA) pour le fonctionnement de capteurs actifs tels que les accéléromètres MEMS en particulier
- Entrées de mesure isolées par voie, ADC et filtres individuels
- Bande passante de 400 Hz à 1 kech/canal maximum Fréquence d'échantillonnage ou taux de sortie CAN
- Numérisation 24 bits et traitement interne
Format de sortie CAN sélectionnable: 16 bits ou FLOAT (mantisse 24 bits) - Clipsable avec tous les modules imc CANSASfit (connexion mécanique et électrique)
Applications types
- Tests dans le domaine de l'électromobilité
- Mesures de température (notamment PT100/PT1000) sur les composants haute tension des véhicules électriques et hybrides, par exemple les batteries, les piles à combustible et les circuits d'alimentation.
- Mesure des basses tensions telles que les cellules de batteries individuelles et les modules de batteries.
- Shunts de mesure de courant au niveau HT.
- Détection des contraintes mécaniques et des vibrations, par exemple dans les environnements de batteries à haute tension, dans lesquels la sécurité totale des personnes doit être garantie même en cas de défaillance.

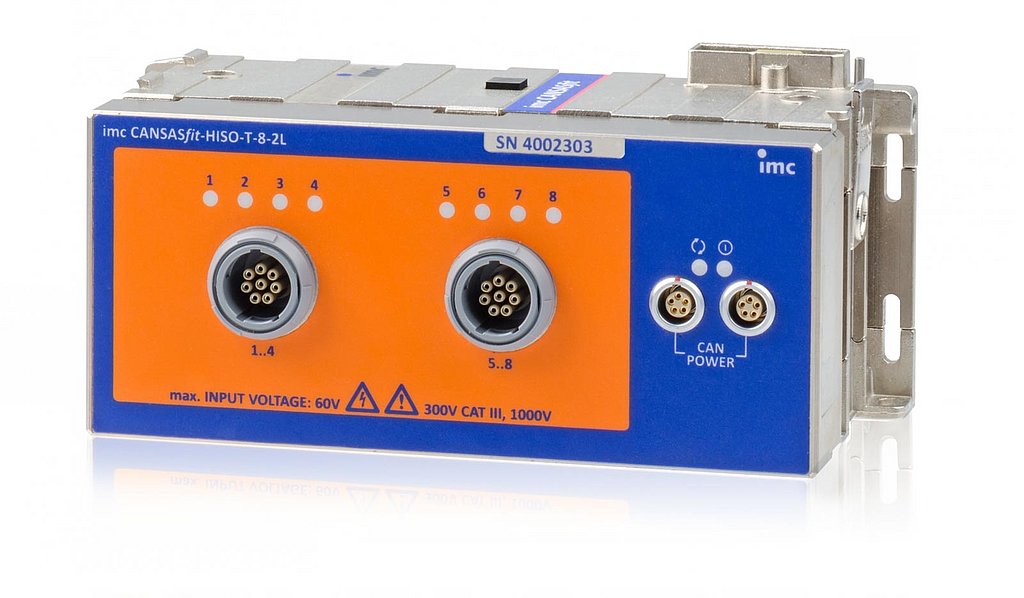

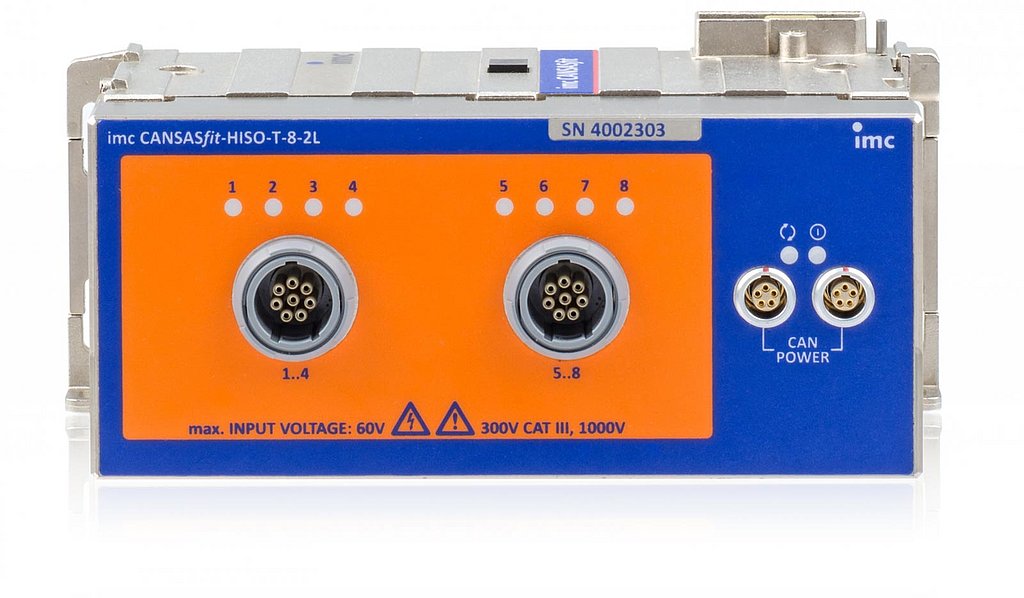

imc CANSASfit-HISO-T-8-2L
Module de mesure CAN à 8 canaux haute isolation pour thermocouples
Au sein de la série de modules imc CANSASfit (CANFT), la série HISO propose des versions à isolation particulièrement élevée, spécialement conçues pour être utilisées dans des environnements à haute tension. Le modèle HISO-T-8 permet la mesure de la température sur 8 canaux avec des thermocouples (type K), qui sont à un potentiel haute tension allant jusqu'à 1000V :
- Température avec thermocouples type K
Caractéristiques spéciales
- Isolation: 1000 V (Norme relative à la sécurité des équipements DIN EN 61010)
- Connectique adaptée à la haute tension
"2L": 2 x LEMO.2P (4 Canaux par embase) - Entrées de mesure isolées par canal, ADCs et filtres individuels
- Compensation de la soudure de froide individuelle par canal
- Numérisation 24 bits et traitement interne
Format de sortie CAN sélectionnable : 16 bits ou FLOAT (mantisse 24 bits) - Clipsable avec tous les modules imc CANSASfit (connexion mécanique et électrique)
Applications types
- Tests dans le domaine de l'électromobilité
- Mesure de la température sur les composants haute tension des véhicules électriques et hybrides, tels que les batteries, les piles à combustible et les circuits d'alimentation
- Environnements dans lesquels la sécurité totale des personnes doit être garantie, même en cas de défaillance.

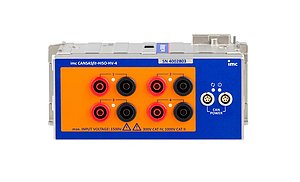

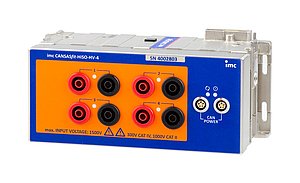

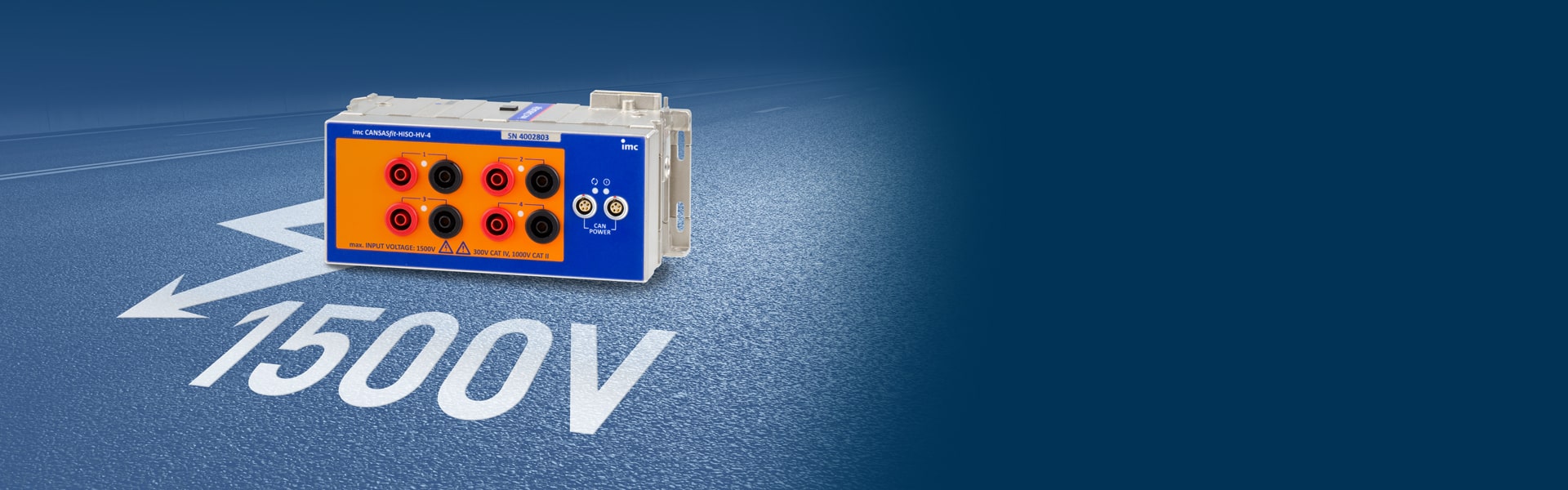

imc CANSASfit HISO-HV-4
Module de mesure CAN à 4 canaux hautement isolé pour hautes tensions
Le module de mesure HISO-HV-4 basé sur CAN est conçu pour la mesure de hautes tensions allant jusqu'à 1500 V.
Caractéristiques
- Gamme de mesure de +/- 1500 V
- Catégorie d'isolation 1000 V CAT II
- Tension d'essai : 5,4 kV ACrms
- Entrées de mesure isolées par canal, filtres et ADC individuels
- Bande passante de 400 Hz pour un taux d'échantillonnage max. de 1000 Sps/canal ou taux de sortie CAN
- Numérisation 24 bits avec format de sortie CAN sélectionnable (16 bits ou 32 bits FLOAT)
- Cliquable avec tous les modules imc CANSASfit (connexion mécanique et électrique)
Applications typiques
- Tests dans le domaine de l'e-mobilité
- Mesures sur les modules de batteries et les batteries de véhicules HV "full stack", les circuits intermédiaires HV ("DC Link"), etc.
- Environnements, dans lesquels une sécurité totale des personnes doit être garantie, même en cas d'erreur
