What is new in imc STUDIO 5.2

1 Changements généraux dans imc STUDIO

Amélioration de la gestion des fenêtres et de la détection des vues modifiées

Une nouvelle technologie est utilisée pour l'interface du logiciel. Il y a donc de nouvelles fonctions et des ajustements dans le fonctionnement. De plus, des erreurs et des défauts ont été corrigés.

  • Les fenêtres d'outils ont maintenant une largeur définie. La largeur ne change pas lorsque la fenêtre d'outil est épinglée.
  • Le journal de bord est maintenant ouvert, même si un dialogue a le focus. Par exemple, le journal de bord n'a pas été ouvert jusqu'à présent, si l'écriture du démarrage du disque n'était pas possible en raison d'une erreur. Maintenant, vous pouvez voir immédiatement où se trouve le problème.
  • Les ajustements de l'interface graphique sont détectés, tels que les changements de disposition des colonnes dans les pages de configuration. Lors de la fermeture de imc STUDIO, il est explicitement demandé à l'utilisateur si les modifications doivent être enregistrées dans la vue.
  • À certains endroits, les boutons du ruban n'étaient pas utilisables.

La liste des systèmes d'exploitation supportés a été ajustée

Systèmes d'exploitation supportés

  • Windows 10
  • Windows 8.1
  • Windows 7 (32 Bit ; recommandé : 64 Bit)

Cela nous donne la possibilité de mieux nous adapter aux systèmes d'exploitation actuels. Les anciens composants qui étaient nécessaires à Windows XP, par exemple, peuvent être supprimés, ce qui épure le système.



2 Setup et contrôle de l'appareil

Plus de perte de données due à un oubli de sauvegarde.

Le stockage des données sur le PC est maintenant activé par défaut pour tous les canaux. Ceci s'applique à tous les types de canaux tels que les canaux analogiques, virtuels, bus de terrain, etc. Cela permet d'éviter la perte de données, car il n'est plus possible de ne pas régler l'option par inadvertance. Si la mémorisation n'est pas souhaitée, elle peut bien sûr être supprimée.

Si cette fonction n'est pas souhaitée, vous pouvez également désactiver la mémorisation des canaux nouvellement créés via "Valeurs par défaut". Vous trouverez une description détaillée dans le manuel sous:

.

"Setup - Configuration de l'appareil" &gt ; " Ruban" &gt ; "Configuration" &gt ; "Valeurs par défaut / Valeurs par défaut"


Le déclencheur unique n'est plus par configuré par défaut

Le nombre de déclenchements est maintenant prédéfini à indéfini. Toute limite de nombre de déclenchements doit être fixée délibérément à la place.


Connexion sécurisée à l'appareil via imc REMOTE SecureAccess

imc REMOTE SecureAccess permet un accès direct et sécurisé à un périphérique même si un pare-feu est activé. Il est maintenant possible d'ajouter un appareil à la mesure au moyen de imc REMOTE SecureAccess.

Conditions préalables

  • L'option imc REMOTE SecureAccess est disponible pour un prix et est protégée par un code d'activation.
  • Seuls les périphériques imc à partir du numéro de série 140000 sont pris en charge.
  • Pour le transfert via un accès https sécurisé, un certificat obtenu avec l'achat de l'installation. Ce certificat a une échéance et doit être renouvelé annuellement. Après l'expiration, le système vous informe que le certificat n'est plus valide. Selon le niveau de sécurité défini pour votre environnement informatique, il est possible que vous ne puissiez plus établir de connexion avec le périphérique imc. Dans ce cas, adressez-vous à la hotline imc et à votre administrateur IT.

Sauvegarde des courbes caractéristiques d'une expérimentation

Dans la fenêtre d'outil Capteurs sous la rubrique Capteurs connectés, les courbes caractéristiques imc STUDIO éventuellement utilisées sont indiquées. A moins que le programme ne connaisse ces courbes caractéristiques pour d'autres raisons, elles ne peuvent pas être utilisées dans des expérimentations différentes. Vous avez maintenant la possibilité de copier les courbes caractéristiques au moyen de Drag&Drop vers le groupe intitulé Caractéristiques définies par l'utilisateur. Ainsi, les courbes caractéristiques sont connues de toutes les expérimentations et peuvent être utilisées dans celles-ci.


Sécurité lors de la saisie du mot de passe

Les mots de passe ne sont plus affichés visiblement. Cela avait affecté l'accès à un lecteur réseau lors de l'enregistrement de données à partir d'un périphérique.


Suppression des paramètres qui ne sont pas applicables

Pour les histogrammes, il avait été possible d'activer la mémoire tampon circulaire. Cela n'est plus possible maintenant, car un histogramme ne contient pas d'informations temporelles.


Suppression de la configuration imc CANSAS

Auparavant, les configurations CANSAS de l'imc ne pouvaient pas être supprimées de la configuration CAN si le CANSAS de l'imc n'était pas installé. Cela est maintenant possible pour les expérimentations nouvellement créées. Pour les expérimentations créées avec imc STUDIO 5.0 ou plus ancien, cela reste impossible.


imc Online FAMOS

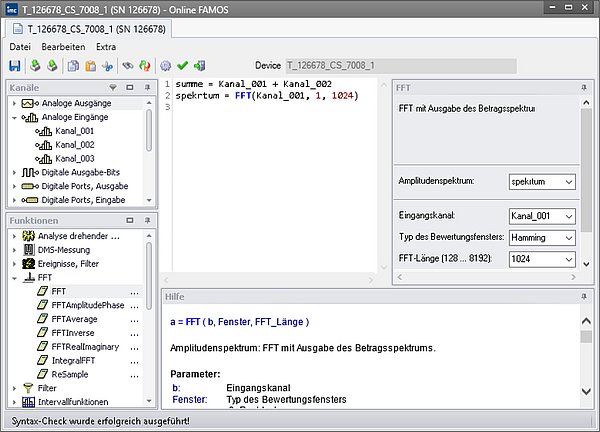

L'éditeur de imc Online FAMOS a été rénové. Toutes les fonctions de l'éditeur imc FAMOS Online ont été récupérées. Il faut mentionner ici en particulier le support syntaxique de l'éditeur et la saisie avec l'assistant de formule. L'éditeur a maintenant toutes les fonctions communes d'un éditeur de script pour supporter la saisie. Par exemple, avec des suggestions lors de la saisie du code source.

Widget texte - Plus d'espace pour la saisie

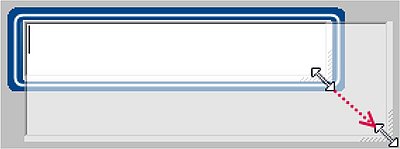

Souvent, il n'y a pas assez d'espace pour entrer le texte. Le widget texte a une taille fixe et la saisie est compliquée par les barres de défilement. Vous pouvez maintenant agrandir la zone de saisie avec la souris. Dès que la saisie est confirmée, la taille du champ de saisie est à nouveau adaptée au widget.

Spécification exacte du widget : Groupe : Automotive, Industrial et Designer - "Entrée, Sortie" > ; "Texte"


Un nouveau type de variable facilite l'inclusion des informations système dans le rapport.

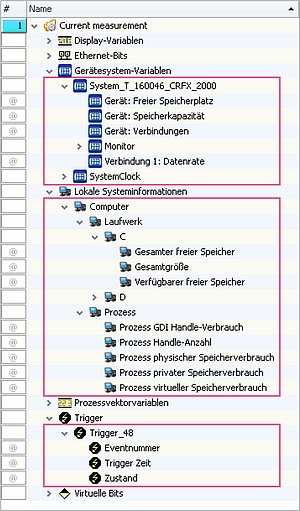

Variables complexes permettent une structure en arborescence dans le navigateur de données. Les variables suivantes sont affichées sous la forme Variables complexes : Variables du système de l'appareil, Informations du système local et Déclencheurs. Toutes ces variables ont des informations différentes, qui sont maintenant affichées séparément et peuvent être simplement glissées et déposées sur le panel.

.


Amélioration de la manipulation du zoom en liaison avec le réglage de la taille de la page

Le facteur de zoom est maintenant désactivé lorsque la page du panneau est redimensionnée pour s'adapter à la taille de la fenêtre. Jusqu'à présent, le zoom était inclus dans le calcul, ce qui conduisait à des résultats divergents.

.

4 Panel, widgets and data browser

Utilisation plus facile de "Load Variable" et "Import Variable"

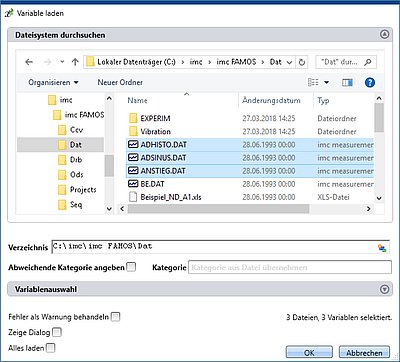

Les fonctions du navigateur de données et les commandes correspondantes "Charger une variable" et "Importer une variable" ont été révisées. (Information de fond : "Load" crée la variable et "Import" écrit une valeur dans les variables existantes)

Vous pouvez naviguer et sélectionner des fichiers en utilisant les fonctions habituelles de l'"Explorateur". Après la sélection, vous pouvez fermer la boite de dialogue avec "OK". Toutes les données sélectionnées seront chargées ou sélectionnées via la commande d'importation. Cela accélère la manipulation simplifiée.

Si vous ne sélectionnez pas un fichier dans l'explorateur, tous les fichiers importables du répertoire courant sont automatiquement sélectionnés.

Vous trouverez une entrée de chemin sous la fenêtre de sélection de fichier. Vous pouvez utiliser ceci alternativement. Ici vous pouvez entrer des jokers () ou des chemins qui existent seulement au moment de l'exécution de la commande.

Avec les boutons () sur la marge droite, vous pouvez par exemple étendre la zone de la variable. Vous pouvez ici effectuer d'autres réglages, comme par exemple

  • sélectionner et désélectionner les fichiers ou les variables sélectionnés en utilisant la case à cocher (), au cas où vous ne voudriez pas charger toutes les variables d'un fichier, par exemple.
  • ajouter d'autres éléments, dans le cas où la variable n'existe qu'au moment de l'exécution de la commande.

5 Commands

Une meilleure vue d'ensemble et plus de possibilités pour votre application

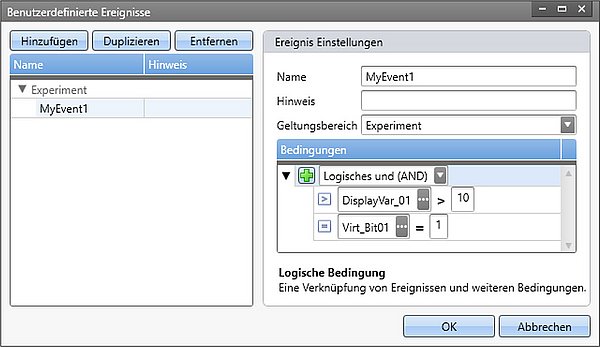

Combiner deux événements ? C'est maintenant possible. Reliez vos événements avec différentes conditions logiques. De cette façon, vous pouvez facilement créer des connexions qui n'étaient pas possibles auparavant.

Le nouvel éditeur vous donne un aperçu complet de vos événements. Peu importe la portée et le type. Tous sont affichés dans un panneau de sélection et peuvent être créés et édités directement.

6 User-defined events

7 Firmware et nouveau matériel

 La version imc STUDIO a été distribuée avec les versions de firmware suivantes (imc DEVICES).

Synchronisation et firmware supporté

La synchronisation entre les composants du PC et les appareils a été améliorée

L'algorithme de contrôle de l'horloge virtuelle sur le PC (VRTC) a été révisé. < Cela signifie que la synchronisation des composants du PC avec les horloges des appareils est maintenant plus précise. Cela concerne par exemple les appareils vidéo ou externes. Le nouveau VRTC ne fonctionne qu'avec une version de firmware appropriée : 2.10 ou supérieure. Pour cette raison, les anciennes versions de firmware ne peuvent pas être utilisées. Les appareils du groupe 5 (à partir du numéro de série 140000) prennent en charge la nouvelle précision de synchronisation. Pour les anciens appareils, rien ne change. Cette modification n'affecte pas la synchronisation entre les appareils. Elle n'affecte que les composants du PC vers l'appareil.

 Note : Les anciennes versions de firmware ne sont plus supportées

imc STUDIO 5.2 ne fonctionne qu'avec la version 2.10.

ou supérieure du firmware



Mémoire de stockage de données dans le système

Minimiser la quantité de mémoire consommée sur le disque du périphérique par compression

Pour certains types de canaux, la consommation de mémoire sur le disque dur de l'appareil peut être réduite (format de fichier : "imc FAMOS ZIP"). En arrière-plan, la taille du fichier est minimisée par la compression zip. Le résultat dépend donc du signal existant.

La nouvelle compression des données est valable pour le type de canal suivant :

Cela permet de compresser les types de canaux suivants :

    • canal de bus de terrain analogique/numérique

Hardware

imc SPARTAN/LVDT16

L'amplificateur imc SPARTAN/LVDT16 est maintenant pris en charge. Il est spécialement conçu pour les mesures LVDT (bobines de Schaevitz selon le principe du transformateur et demi-ponts inductifs).

GPS

Les canaux GPS peuvent maintenant être renommés. Le nom peut donc être choisi en fonction de la demande.

TEDS

Lors de la lecture des réglages de canal du TEDS, le taux d'échantillonnage n'est plus appliqué. Si plus de deux taux d'échantillonnage différents ont été lus via le TEDS, cela a conduit à une interruption dans le passé.

.

Bus de terrain

Assistant CAN

  • L'importation et l'exportation via le fichier CBA peuvent maintenant être effectuées individuellement pour chaque nœud.
  • Il est maintenant possible de convertir un "message d'envoi" en "message de réception" ou vice versa. Menu "Edition" de l'assistant CAN : "Transformer les messages".

assistant ARINC

  • La réception des labels BCD est maintenant possible dans l'ordre inverse.
  • BNR et BCD peuvent maintenant être définis via le facteur et l'offset.
  • Le canal du protocole FlexRay peut maintenant être décodé par imc STUDIO pendant la mesure. Le décodage après la mesure via imc FAMOS est également possible.
  • UpdateBits sont maintenant supportés : PduUpdateBits et SignalUpdateBits.

Notes de mise à jour

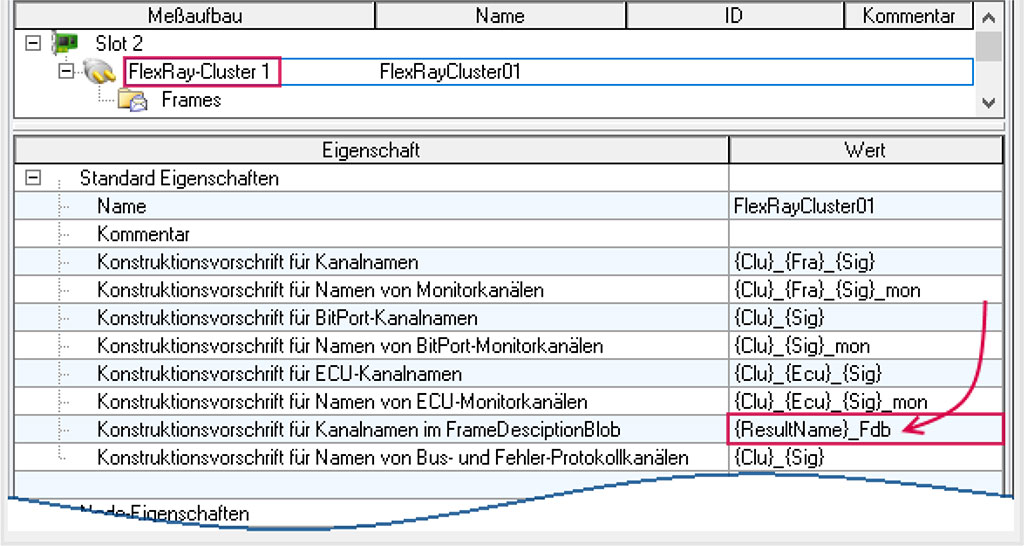

En ajoutant le FrameDescriptionBlob, il est possible que des configurations FlexRay précédemment créées rapportent une "Erreur dans le cluster...". Dans ce cas, la valeur "{ResultName}_Fdb" doit être entrée dans les propriétés du FlexRayCluster sous "Design rule for channel names in the FrameDescriptionBlob".

Firmware 2.10(R2)

Installation silencieuse de produits avec configuration prédéfinie

Le programme Setup peut être préconfiguré pour une installation uniforme sur plusieurs ordinateurs. L'installation s'effectue alors sans interruption et sans autre saisie. Pour cela, la configuration est stockée dans des fichiers ini préparés. La configuration est lue à partir de ces fichiers et utilisée.

Vous pouvez générer les fichiers ini automatiquement. Pour plus d'informations, reportez-vous au manuel : "Mise en service"> ; "Informations et conseils" > "Installation sans surveillance - Réglage silencieux".

8 Installation

9 Autres optimisations

 En plus des corrections de bogues, les améliorations importantes suivantes ont été apportées:



DomaineDescription
SéquenceurLes entrées du journal de bord du Séquenceur n'étaient pas cachées. Les entrées de journal d'informations causées par le séquenceur n'avaient pas toujours la bonne catégorie " Information " et ne pouvaient donc pas être masquées.
Installation und
Produktkonfiguration

  • Le composant " imc STUDIO Automation Engine " devait toujours être activé en premier pour les fonctions runtime. Il est maintenant activé par défaut pour toutes les éditions, comme tous les autres composants " Engine "
  • Une correction ultérieure de la configuration du produit n'est plus nécessaire. En raison de l'installation de imc STUDIO Monitor, la configuration du produit n'a pas toujours été correctement effectuée. Pour l'édition "Developer", les widgets et le séquenceur
    ne sont pas activés.
  • Désinstallation de "imc Documents" - Sur certains ordinateurs, la désinstallation de "imc Documents" et n'a pas été terminée correctement.

Gestion de projetLes fenêtres de dialogue de gestion de projet filtrent désormais les projets " inadaptés ". Cela inclut les dialogues "Enregistrer sous", "Gérer le projet" ou "Ouvrir une expérimentation". Les projets "inadaptés" sont par exemple pour imc STUDIO les projets imc WAVE et vice versa. L'utilisation de la même base de données est maintenant possible, mais n'est pas recommandée.
Configuration et
Contrôle de l'appareil
Pour la plage de mesure des jauges de contrainte, le signe superflu est maintenant supprimé : par exemple " ± -770000 μeps ". Maintenant, "± 770000 μeps" est affiché correctement.
Panel et Widgets
  • Ajustement de la taille des pages fractionnées - les erreurs lors de l'ajustement de la taille de la page ont été corrigées. Des problèmes sont survenus avec des pages fractionnées qui ont également été redimensionnées.
  • Les widgets qui sont copiés plusieurs fois sont insérés avec un léger décalage à chaque fois. Ils ne se posent donc plus directement l'un sur l'autre.
  • Widget : "Tableau" - Zones de texte - Pour les zones de texte, des zones peuvent être définies. Cela a entraîné des effets inattendus. Les zones de texte n'ont plus de plages.
  • Widget : "DIO" - Si le widget était connecté à une variable définie par l'utilisateur, un noyau CPU était entièrement chargé si la variable avait la valeur "0".
  • Widget : "Image" - Avec le réglage "Image centrale", l'image est devenue floue lors de la copie et de la modification de sa position.

Explorateur de données
  • Si les " Paramètres de mesure " correspondant à une mesure sont chargés à partir de l'Explorateur de données, une expérimentation complète est chargée. Si vous appuyez sur "Save", on vous demandera si vous voulez vraiment écraser l'expérimentation en cours, parce que c'est une ancienne version de cette expérimentation. Cependant, cette requête n'apparaît pas si vous avez sauvegardé imc STUDIO en quittant.
  • Les fonctions variables (Export/Import/Load) via le navigateur de données ont toujours dû être réglées à nouveau jusqu'à présent. Maintenant, le dernier chemin est automatiquement pointé lorsque la fonction est appelée à nouveau. D'autres réglages sont également conservés, de sorte qu'il n'est pas nécessaire de les réinitialiser à chaque fois.

CommandesCommandes : " Importation/exportation du jeu de paramètres ", " Importation/exportation/chargement des variables " et " Importation/exportation des pages du tableau de bord " Les caractères génériques " SETUP " et " MEASUREMENT " n'étaient pas proposés jusqu'à présent.
Scripting
  • Dans les scripts, les fonctions de l'API du Panel "ShowPage" et "HidePage" ne fonctionnaient pas.
  • La liaison variable des fenêtres de courbes à l'aide d'un numéro de mesure ou d'un nom fixe ne pouvait pas être supprimée par le script.
  • Dans la boîte de dialogue de récupération de script, la question n'était plus visible si le nom du script était long.
  • Si un script était exporté en tant que DLL, les ressources externes n'étaient pas exportées. (La condition préalable est " Copie locale = vraie ").
  • Si un script d'événement a été créé avec le niveau de stockage "Project", il avait toujours le niveau de stockage "Experiment".

imc Inline FAMOSLa fonction "RSFlipFlop" ne fonctionnait pas.
Powertrain MonitoringDans le cas de mesures très nombreuses et importantes, il pouvait arriver que les mesures ne soient pas chargées.
