• imc SPARTAN: Systèmes d’Acquisition de Données

    imc SPARTAN

    Système compact et économique

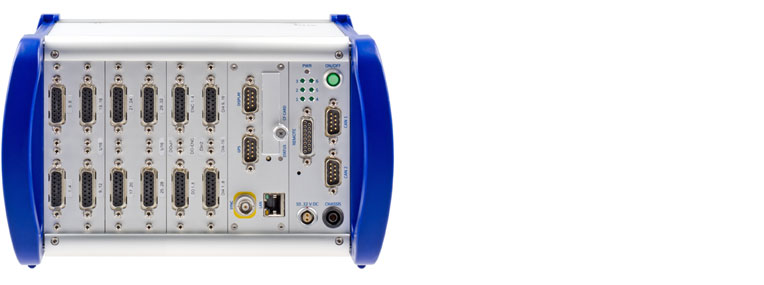

imc SPARTAN-2 (4 Slots)

imc SPARTAN: Systèmes d’Acquisition de Données

boîtier compact et robuste avec 4 emplacements  pour jusqu'à 32 entrées analogiques

imc SPARTAN-4 (8 Slots)

imc SPARTAN: Systèmes d’Acquisition de Données

boîtier compact et robuste avec 8 emplacements  pour jusqu'à 64 entrées analogiques

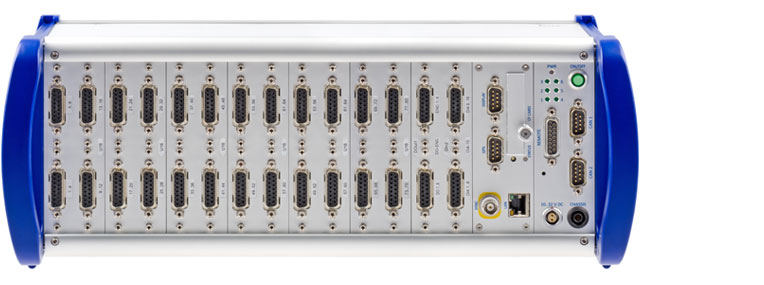

imc SPARTAN-6 (12 Slots)

imc SPARTAN: Systèmes d’Acquisition de Données

boîtier compact et robuste avec 6 emplacements  pour jusqu'à 96 entrées analogiques

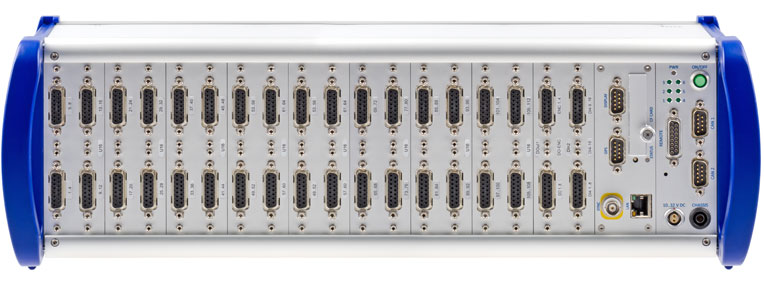

imc SPARTAN-8 (16 Slots)

imc SPARTAN: Systèmes d’Acquisition de Données

boîtier compact et robuste avec 8 emplacements  pour jusqu'à 128 entrées analogiques

imc SPARTAN-R (16 Slots)

version rack 19 pouces (3HE/84TE) avec 16 emplacements  pour jusqu'à 128 entrées analogiques

Configuration

  SPARTAN
-2 / 4 / 6 / 8
SPARTAN-R
Général
Taux d'échantillonnage global 400 kSps
Taux d'échantillonnage max par voie 500 Sps / chan
Type de chassis portable 19" rack
Nombre de voies configurables 32/64/96/128 128
Nombre d'emplacements par module 4/8/12/16 16
Conditions d'utilisation
Gamme de température de fonctionnement standard ja
Gamme de température étendue avec condensation optional
Tenue aux choc et vibrations 30g pk (3 ms)
Connectivité
Ethernet 100 MBit
W-LAN (WiFi) optional
Wireless GSM optional
Port de connexion GPS ja
Port de connexion écran ja
Contrôle à distance de l'interrupteur d'alimentation ja
Information d'état programmable (LEDs) ja
Stockage des données
Stockage sur CF (Compact Flash) ja
Stockage sur PC / Disque réseau ja
Disque dur IDE (interne) optional
Fonctionnement autonome
Fonction déclenchements complexes sans PC ja
Analyse des données en temps réel intégrée avec imc Online FAMOS (OFA) optional
Fonctionnement sans PC, auto start sur minuterie ou temps absolu ja
Synchronisation & Horloge
Maître-esclave entre les différents systèmes imc ja

Synchronisation réseau basée sur NTP

ja
via signal GPS externe ja
via signal IRIG-B & DCF-77 ja
 Compteur d'impulsions et contrôle de Processus (E/S numériques)
Entrée numérique 16 Bit, sortie numérique 8 Bit ja
4 compteurs d'impulsions (2 voies en quadrature) ja
Extensions bus de terrain
CAN-FD optional
LIN optional
J1587 optional
ARINC optional
FlexRay optional
XCPoE optional
EtherCAT optional
MVB-Bus Typ EMD optional
MVB-Bus Typ ESD optional
IPTCom optional
Alimentation
Entrée 10V à 32V DC ja
Adaptateur AC/DC (110 à 230VAC) ja
Sauvegarde des données lors d'une coupure de courant ja
UPS ja
Entrée d'alimentation électrique isolée ja
Logiciel
imc REMOTE WebServer optional
Légende: Standard Optionnel
