    imc CRONOSflex

    Flexible dans sa conception, évolué dans ses capacités

Applcations: imc CRONOSflex

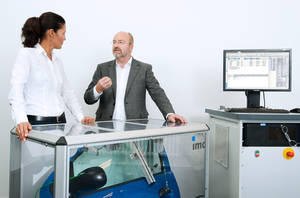

Bancs d'essais

imc est spécialisée dans l'acquisition de données multi-paramètres de tous types de signaux de mesure et de contrôle. Cela comprend  les tests de validation des propriétés mécaniques, électromécaniques et mécatroniques communs à la plupart des services de fabrication, contrôle qualité, recherche et développement, cellules d’essai et bancs de test.

En bref:

  • Contrôle en temps réel faisant partie intégrante de l'unité de bas
  • Grande variété de modules d'entrée pour recueillir les données de test et fournir simultanément les signaux de commandes.
  • Configuration logicielle directe des mesures et des séquences de test sans nécessiter de programmation.
  • Stockage sur flash incorporé, fonctionnement sans PC pour intégrité maximale du banc.
  • Communication avec module basée sur EtherCAT et modes maître / esclave pour intégration dans des systèmes tiers.

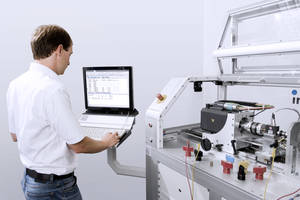

Les exigences pour les tests fixes, y compris les essais sur table, bancs d'essai, et cellules d’essais complètes, peuvent être répartis en trois catégories, en fonction du nombre de signaux, de la complexité des systèmes de contrôle et d’éventuelle intégration dans des systèmes tiers plus conséquent.

imc STUDIO permet une utilisation aisée sur PC avec contrôle en temps réel
Pour les tests plus petits, tels que les essais sur table, les bancs d'essais de composants, le imc CRONOSflex fournit un environnement complet de test et de contrôle, flexible et adaptable.

Les systèmes d’acquisition de données imc offrent l’approche tout en un la plus souple à ce jour pour les tests physiques en intégrant les éléments suivants:

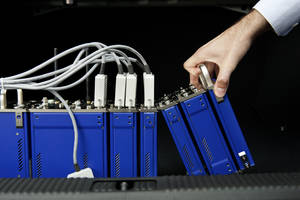

    • L’utilisation hybride centralisée ou décentralisée des modules d’entrée et de sortie du imc CRONOSflex
    • La facilité de configuration et de séquençage de test d’imc STUDIO
    • Les possibilités « Temps réel » d’Online FAMOS
    • La puissance de calcul et les possibilités de création de rapport sur PC d’imc FAMOS

    Systèmes de mesure et de contrôle à grand nombre de voies

    Alors que le système imc CRONOSflex est extensible tant en mode centralisé que réparti, c’est le système imc CRONOScompact qui le mieux adapté pour le montage en rack de systèmes fixes. Avec le plus faible cout par voie dans les configurations à grand nombre de voie et sa disponibilité en montage rack 19 pouces, le imc CRONOScompact est idéal pour les bancs de test et pour insérer dans des systèmes plus conséquent.
    De plus, comme tous les systèmes d'acquisition de données imc, le imc CRONOScompact est entièrement compatible avec imc STUDIO, imc Online FAMOS et imc FAMOS. Quand on a besoin de plus de personnalisation ou d’intégration dans un logiciel tiers, l’environnement de développement imc COM peut être un substitut approprié pour imc STUDIO. Il fournit une fonctionnalité matérielle complète à tout langage de programmation COM courant, y compris les langages basés sur Visual Studio de Microsoft.

    imc dans les systèmes d'automatisation basé sur EtherCAT Lorsque l'intégration de la cellule d'essai d'environnement complet est fourni pour les utilisateurs, les systèmes comme le imc CRONOSflex peuvent être utilisés comme composant de mesure et/ou de contrôle dans des systèmes d’automatisation. En particulier, les modules imc CRONOSflex peuvent être directement utilisés, sans unité de base imc CRONOSflex, lorsque le système d'automatisation prend en charge le bus industriel de communication EtherCAT.
    Dans ce cas, les modules sont traités comme des dispositifs esclaves et sont contrôlés par le dispositif maitre du bus EtherCAT du système d'automatisation. La configuration des modules imc CRONOSflex est réalisée à l’aide des protocoles CANopen over EtherCAT (CoE) et File access over par Ethernet (FoE). La capacité des modules imc CRONOSflex à stocker plusieurs configurations réduit le temps de protocole.

    Essais véhicules

    Depuis de nombreuses années les systèmes d'acquisition de données imc ont fait leurs preuves dans cet environnement souvent exigeant qu’est le monde des tests mobiles et des tests embarqués dans les véhicules. Le CRONOSflex construit sur cette expérience s'appuie sur les concepts de plates-formes imc qui laissent à l'ingénieur d'essai le choix d’utiliser le système de manière autonome ou relié à un PC et suivant une architecture centralisée ou distribuée.



    En bref:

      • Mode enregistreur de données autonome qui permet un fonctionnement sans PC
      • Auto Start / Save / Stop et fonction UPS pour la gestion des coupures de courant
      • Jeu de batteries longues durées pour un fonctionnement entièrement autonome
      • Entrées signal isolées et protégées
      • Boîtier robuste: IEC 60068-2-27, 61373; option MIL-810F, exposition vibration Rail Cargo et/ou US Highway Truck


      Fonctionnement autonome ou avec PC ? Pourquoi pas les deux?

      La question de savoir s’il faut ou non utiliser un système d'acquisition de données basé sur PC est fondamentale lors de l'utilisation dans des environnements hostiles pour l’ordinateur comme dans les essais mobiles ou embarqués.


      Bien que le PC offre les avantages d'une riche interface graphique, d’une reconfiguration facilement accessible, et d’un environnement de commande confortable, il a aussi bien des inconvénients. Par exemple, la plupart des ordinateurs portables sont conçus pour les environnements de bureau et ne sont tout simplement pas en mesure de supporter les vibrations, les températures et les conditions d’alimentation du terrain.
      De plus, un PC, intégré ou autre, est tout à fait inadapté à un fonctionnement autonome de longue durée (mode boite noire) par exemple lorsque l'enregistrement des données est déclenchée par le démarrage ou le déplacement du véhicule ou si l'enregistrement doit être fait à l’insu du conducteur.
      Heureusement, avec le CRONOSflex , vous n'avez pas besoin de faire ce choix: comme tout système d'acquisition de données imc , le CRONOSflex est conçu pour fonctionner seul, y compris la fonction de stockage, le traitement des données en temps réel ainsi que la logique de contrôle, la gestion des coupures d’alimentation et les fonctions d’auto-start.
      D'un point de vue pratique, si un PC est disponible, l'ingénieur d'essais, le pilote ou l'exploitant est en mesure d'utiliser l'environnement graphique complet d’imc Studio, y compris la capture vidéo déclenchée en direct. Le CRONOSflex fonctionne aussi comme un système assisté par ordinateur: les données peuvent être stockées directement sur le PC connecté, ou sur un disque réseau, s'il est disponible.

      Toutefois, si les conditions environnementales ou les circonstances des tests ne permettent pas l'utilisation d'un PC, le CRONOSflex fonctionne également indépendamment du PC avec la possibilité de stocker des données numérisées directement soit sur une carte mémoire flash amovible, ou sur disque dur offrant un niveau maximal de sécurité des données. Des batteries de secours internes peuvent maintenir le fonctionnement du système en cas de coupure de l’alimentation ou même l’alimenter complétement s’il n’y a pas de source d'alimentation externe disponible. Pour les vrais fonctionnements en «boîte noire», le système de gestion de l’alimention active et désactive le système automatiquement.


      Traitement du signal incorporé

      Effectuer du prétraitement numérique temps réel pendant l’acquisition des données apporte de gros avantages à l’ingénieur d’essais :

        • Contrôles de cohérence: le prétraitement des données permet des vérifications ponctuelles des résultats d’essais facilement accessibles.
        • Réduction des données: Lors des mesures de longue durée, la maitrise du déclenchement et autres techniques de réduction des données permettent de ne conserver que les données essentielles et de réduire le volume de données brutes. Moins de données signifie:

          • Mémoire flash plus petite et plus fiable et moins d’arret pour échanger les cartes mémoire lors des mesures de longue durée
          • Moins de temps passé au bureau pour le post-traitement des données de terrain pour trouver les informations intéressantes
          • Frais de transfert de données plus faibles et chargement plus rapide lors de l’utilisation de liaison sans fil (WIFI / 3G / 4G)

        • Plus constructif: Le calcul sur signaux «virtuels» pendant que les données sont collectées met immédiatement l’information recherchée à disposition du chauffeur ou de l'ingénieur de test

        L'accès à distance et de transfert de données
        Etre à même de joindre, ou de communiquer avec un système CRONOSflex à distance sur le terrain est une nécessité. Que ce soit à l’aide de connexions WLAN jusqu’aux liaisons 4G, le CRONOSflex permet de se connecter à distance pour configurer le système, transférer les données ou notifier des événements.


        Considérations générales sur un système d'acquisition de données imc à bord d’un véhicule

        • Boitier compact et robuste avec connexions sécurisées de tous les câbles
        • Alimentation: continue avec grande plage d'entrée (par exemple, 10 à 50 V CC)

          • Alimentation de secours pour les coupures d’alimentation temporaires

        • Fonctionne avec, ou comme c'est souvent le cas, sans PC joint («boîte noire»)

          • Fonctionnement autonome déclenché manuellement ou automatiquement
          • Stockage intégré avec différents modes de stockage
          • "Affichage « tête haute » pour les contrôles d'installation et les retours d’information  chauffeur ou opérateur

        • L'accès facile aux données de mesure et aux résultats

          • Calculs et éléments de décision (triggers, matrices de réduction, etc.) en temps réel
          • Accès aux données à distance sans fil (par exemple, Wi-Fi, WWAN "modem", etc.)
          • Un support de stockage amovible ou réseau

        En outre, suivant le type de mesure, il peut aussi être important de pouvoir :

        • Collecter des données de bus de véhicules (CAN, J1939, ARINC, FlexRay, ...)

          • Enregistrement synchronisé entre les bus de véhicules, analogiques et numériques
          • Décoder au vol des données véhicule pour une utilisation dans des calculs en temps réel, créer des déclenchements, etc.
          • Supporter les protocoles d’entrée/sortie ECU pour enregistrer directement les données ECU (CCP, KWP2000, ...)

        • Distribuer le «système» de mesure

          • Numériser à proximité de sources de signaux pour minimiser le câblage et les interférences électromagnétiques sur le signal
          • Distribuer les modules analogiques, à grande vitesse (CRONOSflex via EtherCAT) et à basse vitesse (CANSAS via CAN-bus)

        • Accepter les environnements difficiles

          • Les températures extrêmes (de -40 à +85 ° C) et l'humidité (0 - 100% RH)
          • La tolérance aux chocs et vibrations (par exemple, MIL810F)

        Energie

        Dans les éoliennes les points de mesures sont très souvent largement répartis sur toute l’installation. La distance entre un point de mesure situé dans la tour et l'autre dans la pale de rotor peut facilement dépasser 100 mètres. Cependant, l'utilisation de câbles de mesure de grande longueur présente des inconvénients en raison de la présence de phénomènes électromagnétiques importants qui viennent perturber les mesures.



        Le CRONOSflex offre une solution à ce problème grâce à ses possibilités de décentralisation des modules de mesures. Les modules de conditionnement et de numérisation sont placés près des points de mesures seuls ou par groupe et reliés à l’unité de gestion et de stockage. Les modules peuvent être assemblés rapidement et positionnés aux différents points de l’installation suivant les besoins. Les câbles véhiculant l’analogique étant plus courts il y a moins de perturbation sur les signaux. La liaison entre les différents modules se fait par bus numériques CAN ou Ethernet beaucoup plus résistants aux perturbations.



        Le système CRONOSflex constitue la plateforme idéale pour cette application. Avec son architecture modulaire basé réseau tous les modules peuvent être distribués et synchronisés tout au long de l'installation de l’éolienne.
        Le CRONOSflex offre de plus la possibilité de traiter, lier et analyser les données de mesure en temps réel. Cela permet de calculer des paramètres spécifiques de l'installation et de les afficher immédiatement alors que les mesures de base sont en cours, il n’est donc pas nécessaire d’effectuer de traitement ultérieur. Les calculs sont synchronisés et présentés clairement avec les données de base. Les sources de ces calculs peuvent être des voies analogiques ou des données provenant du système de gestion via CAN ou PROFIBUS.
        Cela permet d’obtenir un aperçu complet de l'installation d'énergie éolienne et de tous ses composants. De plus, comme ce sont les résultats d’analyse qui sont disponibles en permanence, il est possible à tout moment d'intervenir directement dans le test chaque fois que le besoin s'en fait sentir.
