imc CRONOScompact Modèles de base

Système de mesure et de contrôle

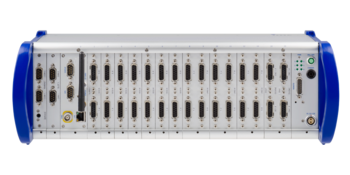

imc CRONOScompact-400-17

Les systèmes imc CRONOScompact sont disponibles en différentes tailles de boitier ce qui permet de les adapter au mieux à votre besoin.

imc CRONOScompact-400

imc CRONOScompact 400-08

Dimension (L x H x P)
en mm: 291 x 155 x 264
Poids: 9 kg

  • Coffret portable compact et robuste
  • 8 emplacements disponibles pour les modules de mesure
  • Débit global 400KHz

imc CRONOScompact 400-11

Dimension (L x H x P)
en mm: 352 x 155 x 264
Poids: 10.5 kg
  • Coffret portable compact et robuste
  • 11 emplacements disponibles pour les modules de mesure
  • Débit global 400KHz

imc CRONOScompact 400-13

Dimension (L x H x P)
en mm: 393 x 155 x 264
Poids: 12.5 kg
  • Coffret portable compact et robuste
  • 13 emplacements disponibles pour les modules de mesure
  • Débit global 400KHz

imc CRONOScompact 400-17

Dimension (L x H x P)
en mm: 474 x 155 x 264
Poids: 14.5 kg

  • Coffret portable compact et robuste
  • 17 emplacements disponibles pour les modules de mesure1
  • Débit global 400KHz

imc CRONOScompact 400-RACK

  • Coffret rack 19"(3HE/84TE)
  • 17 emplacements disponibles pour les modules de mesure1
  • Débit global 400KHz
Dimension (L x H x P)
en mm: 426.7 x 133.35 x 310
Poids: 9 kg typique, 12kg max.

(1) Les emplacements peuvent être attribués à des modules analogiques, numériques et bus de terrain et panachés à volonté. Le nombre de modules analogiques ou numériques utilisés ne doit pas excéder 16

Aperçu des caractéristiques

Général CRC-400 CRC-400GP
Type de coffrêt portable ou rack 19" portable ou rack 19"
Nombre d'emplacements pour modules 8/11/13/17 17 [16]
Débit global 8/11/13/17 [16] 8/11/13/17 [16]
Connectivité
Ethernet 100 MBit 1 GBit
W-LAN (WiFi)     IEEE 802.11.g (54 Mbit/s) optional
W-LAN (WiFi) IEEE 802.11.n (300 Mbit/s), dual antenna   optional
Sans fil UMTS, 3G, 4G optional optional
Port de connexion GPS ja ja
Connexion pour afficheur
Interrupteur principal télécommandé ja ja
Informations d'état programmables (LEDs) ja ja
Signal SYNC isolé ja [l] ja [l]
Stockage des données
Lecteur pour carte Compact Flash ja
CFast card slot ja
Stockage sur PC et disque réseau ja ja
Disque dur IDE interne optional optional
Possibilités de fonctionnement en autonome
Fonctions de déclenchement complexes sans PC ja ja
Analysedes données en temps réel avec Online FAMOS optional optional
Fonctionnement sans PC, auto démarrage sur minuterie ou temps absolu ja ja
Web-Server / Web-Designer
Multimonitoring
Synchronisation et Horloges
Fonctionnement maitre-esclave entre différents systèmes imc ja ja
Synchronisation basée sur réseau NTP ja ja
PTP precision network synchronization   ja
via signal GPS externe ja ja
via signal IRIG-B & DCF-77 externe ja ja
Extensions bus de terrain
CAN optional optional
LIN optional optional
FlexRay optional optional
MVB optional optional
ARINC optional optional
XCPoE optional optional
EtherCAT Slave optional optional
Kister RoaDyn® optional optional
Conditions de fonctionnement
Gamme de température standard -20 à +65°C -20 à +65°C
Gamme de température étendue (-40 .. +85 C,avec condensation) optional optional
Tenue aux chocs et vibrations MIL 810F (40g),   IEC 60068-2-27,   IEC61373 cat1, class A, B
Alimentation
Entrée 10V à 32V cc ja ja
Entrée alimentation électrique isolée ja ja
Adaptateur AC/DC adapter  (110 à 230VAC) ja ja
Sauvegarde des données lors de coupure de courant ja ja
UPS (batterie gel plomb) ja ja
UPS (gamme étendue Li-Ion) optional optional
