• imc CANSAS H IHR Rack

    imc CANSAS-IHR

    Mesures de courant haute résolution

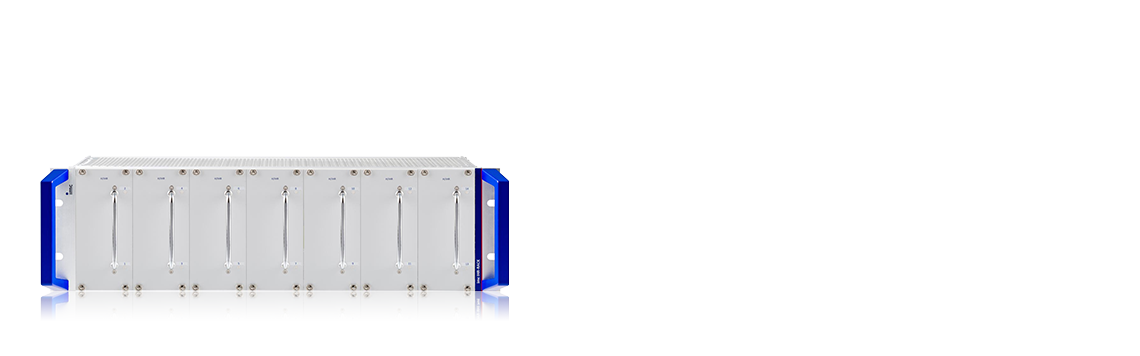

  • imc CANSAS H IHR Rack

    imc CANSAS-IHR

    En tant que système rack pour 7 modules enfichables bi-voies

  • Messmodul für mobile Anwendungen

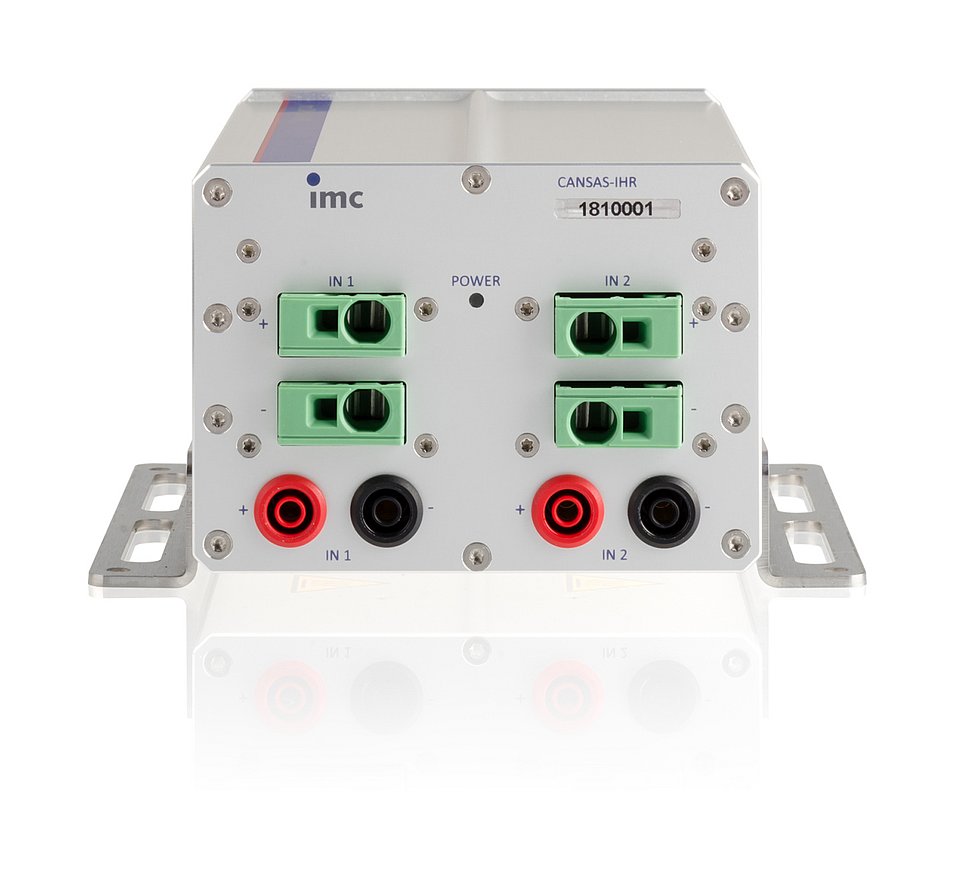

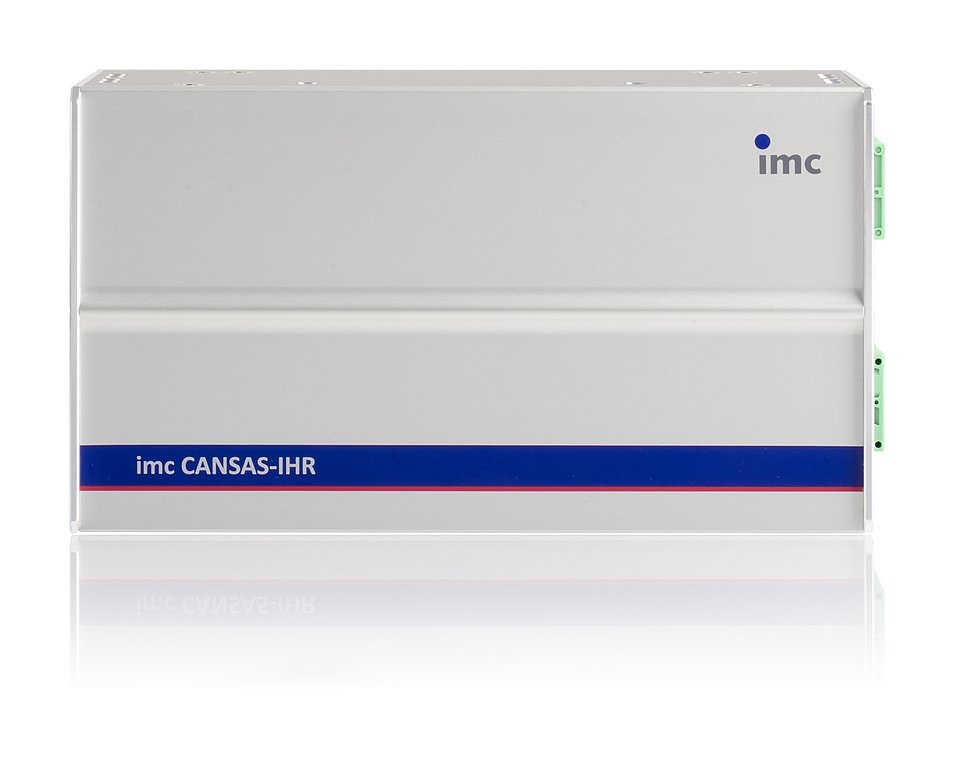

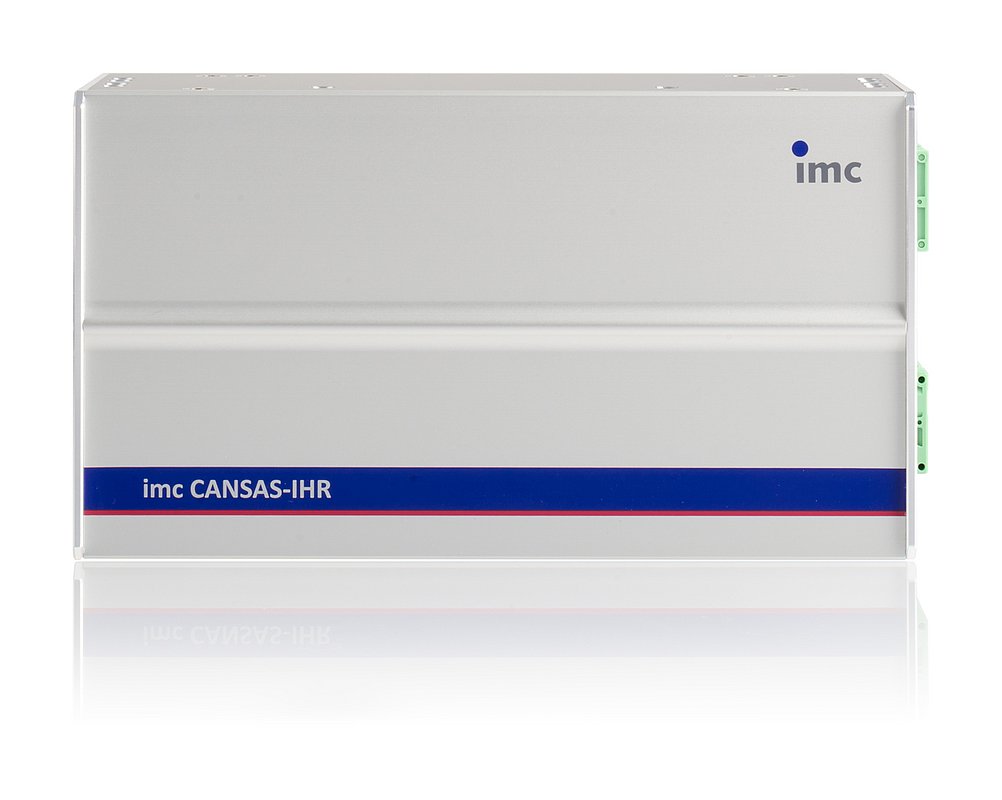

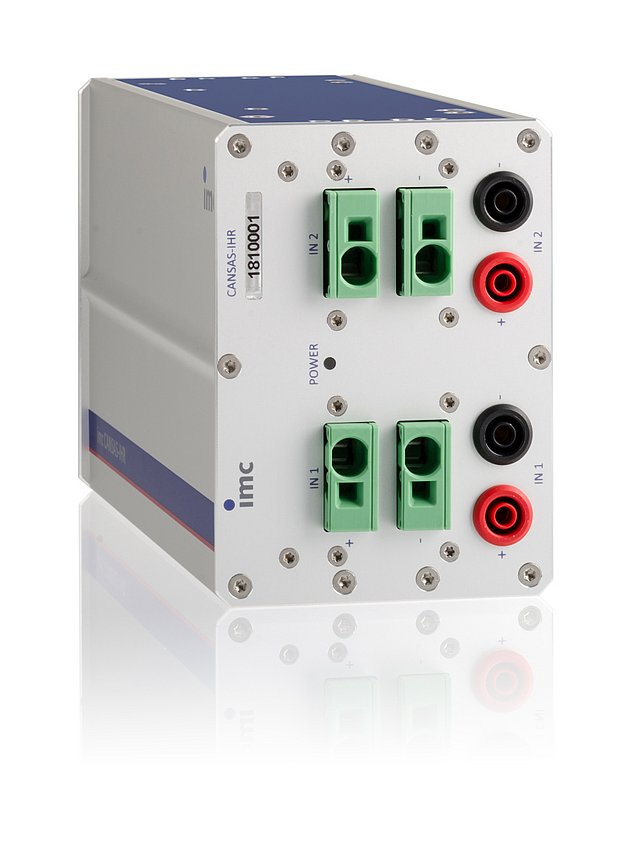

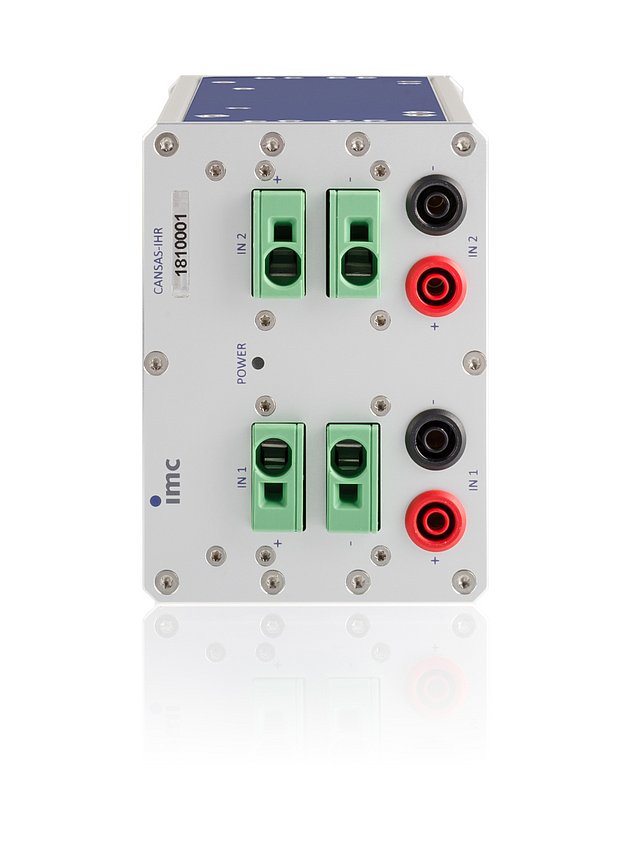

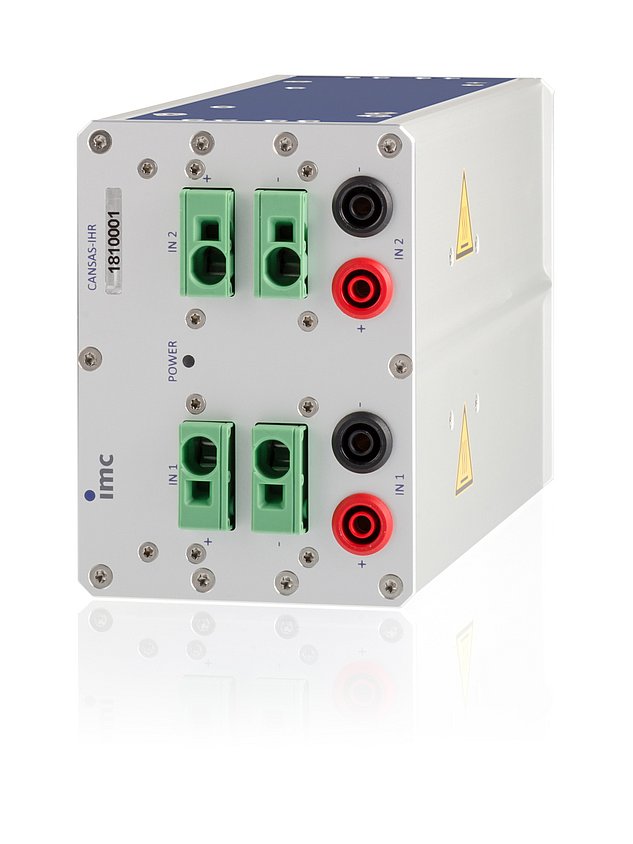

    imc CANSAS-IHR

    Un module de mesure pour applications mobiles

Module pour mesures précises de courant de 50 nA à 50 A

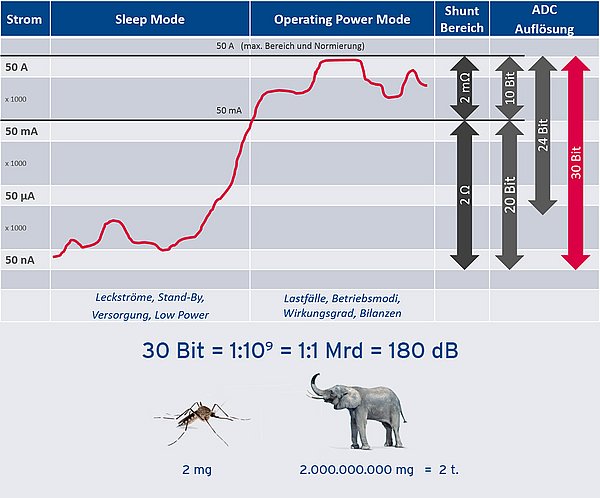

Le module de mesure Cansas-IHR d'IMC permet la mesure très précise et sans interruption de courant de 50 nA à 50 A. Cette grande dynamique est obtenue à l'aide de 2 shunts différents commutés dynamiquement en fonction du courant mesuré via une méthode de gamme automatique.

Avec le Cansas-IHR d'IMC, les développeurs ont  pour la première fois à leur disposition un outil qui permet une mesure très précise et complète des caractéristiques de courants - par exemple pour l'examen des courants de repos et de fonctionnement dans les composants et les systèmes électriques.









En bref

  • Deux voies isolées, autonomes pour la mesure du courant avec commutation automatique de gamme
  • Large gamme de mesure jusqu'à 50 A
  • Haute résolution de 50 nA et 30-bit de dynamique résultante
  • Convertisseur interne qui numérise à 30000 échantillons par seconde
  • Variables de sortie calculées directement: minimum, maximum et valeur moyenne
  • Sortie CAN-bus avec sortie des données réglable de 1 Hz à 1000 Hz

Zones d'applications typiques

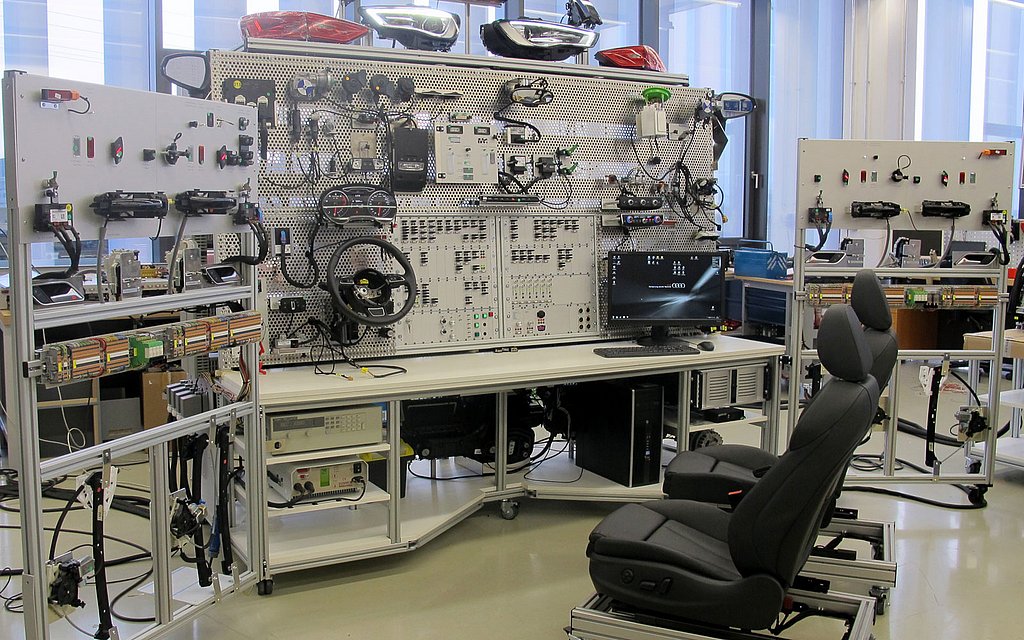

Aufbau eines Laborfahrzeugs (Quelle: BFFT Gesellschaft für Fahrzeugtechnik mbH)
Construction d'un véhicule de laboratoire pour la mesure des courants de repos et de fonctionnement ainsi que de l'essai de dispositifs de contrôle (source: BFFT Gesellschaft für Fahrzeugtechnik mbH)
  • Mesure de courant de repos et de fonctionnement
  • esure de courant de fuite
  • Examen des modes complexes de veille comme les contrôles systèmes
  • Examen de comportement de démarrage (surtension, appel de courant)

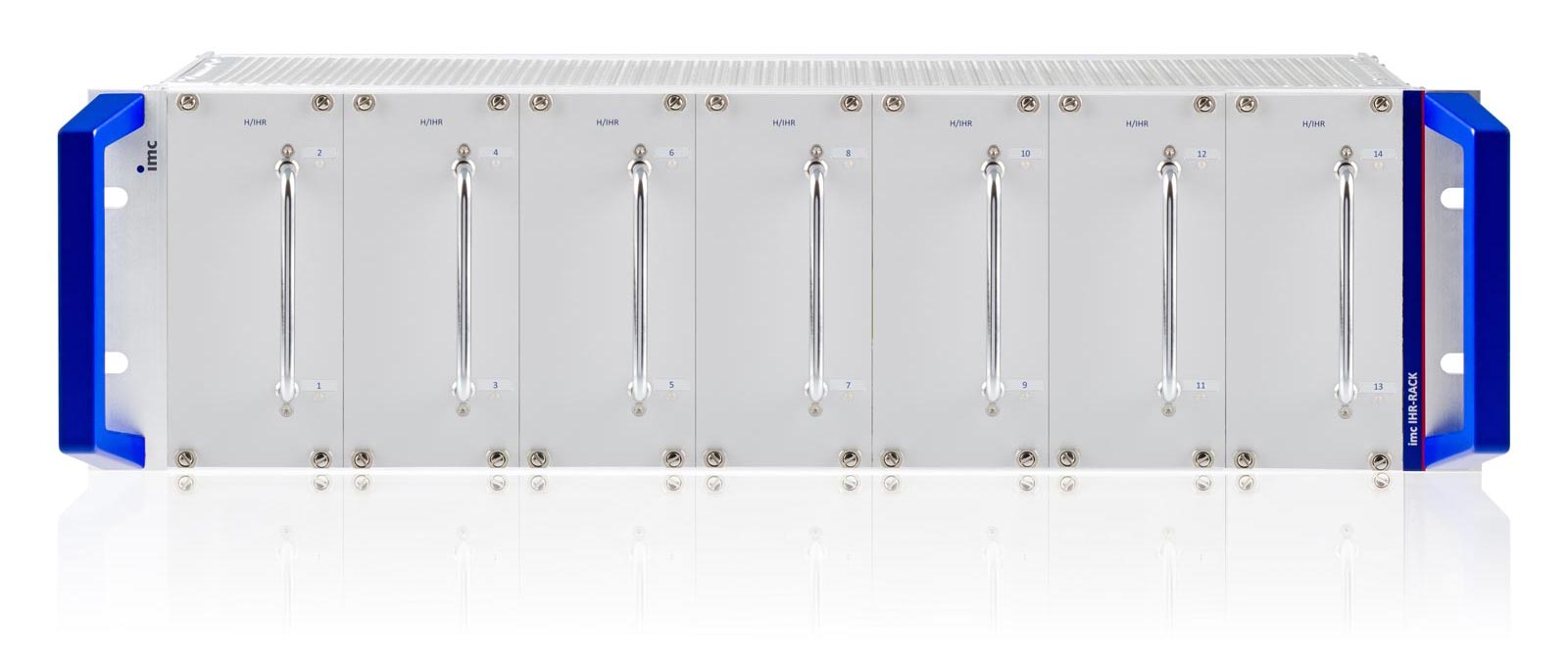

    Version rack pour laboratoire et bancs d'essais

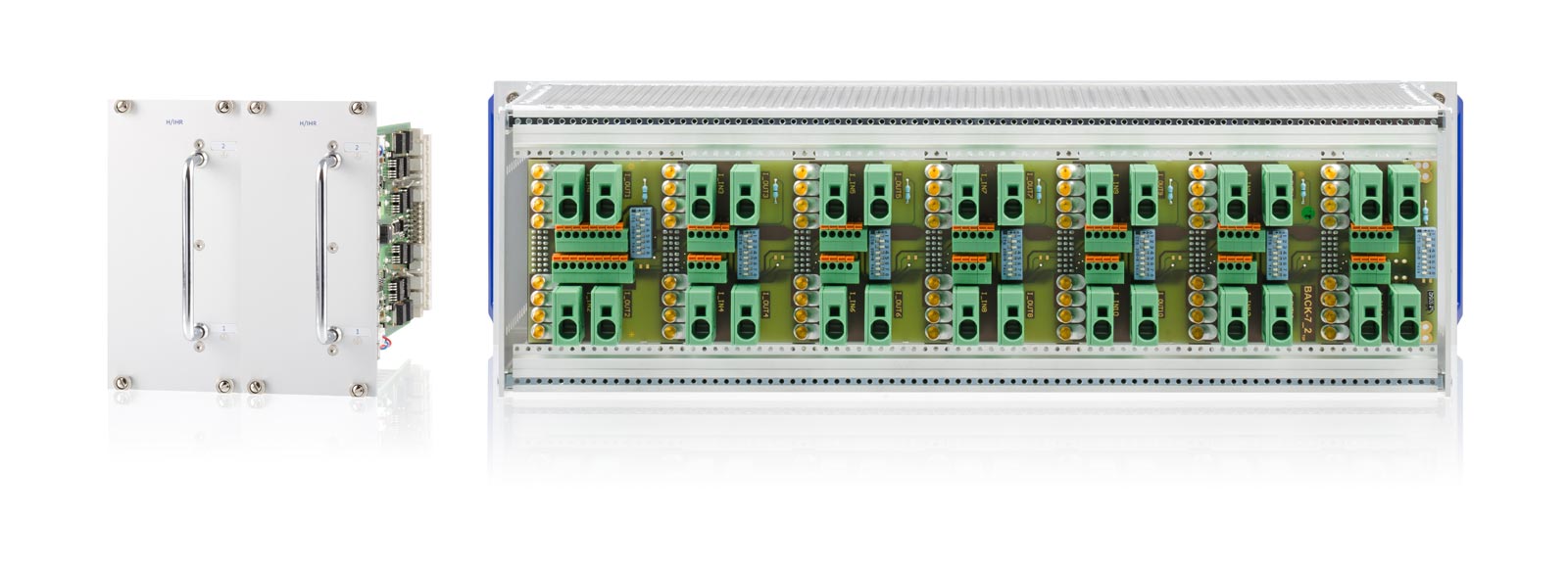

    19" Baugruppenträger mit Steckplatzkodierung zum direkten Einschub von imc CANSAS-H-IHR Messmodulen
    Pour laboratoire et banc de test: Rack 19 avec codage d'emplacement pour enfichage direct de modules de mesure Cansas-H-RSI imc
    imc CANSAS-H-IHR-RACK (Rückansicht mit Anschlusstechnik)
    imc CANSAS-H-IHR-RACK (Rückansicht mit Anschlusstechnik)

    Modules de mesure pour applications mobiles

    Configuration aisée

    Toutes les propriétés du module de mesure telles que vitesse de transmission et messages CAN désirés peuvent être définies à l'aide du logiciel imc CANSAS inclus.

    Une fois la configuration crée, elle est sauvegardée de façon permanente dans le module, de ce fait la mesure peut débuter aussitôt après le démarrage.
