Quoi de neuf dans STUDIO 5.0?


Focus sur la facilité d'utilisation

Pour répondre aux exigences des différents utilisateurs, trois nouveaux modes d'affichage sont disponibles. Les vues «Compact» et "standard" sont idéales pour les utilisateurs préférant une présentation des fonctions claire et facile d'accès. Ils pourront tout aussi aisément basculer si nécessaire sur la vue "Complète" pour expert d'un simple clic de souris.

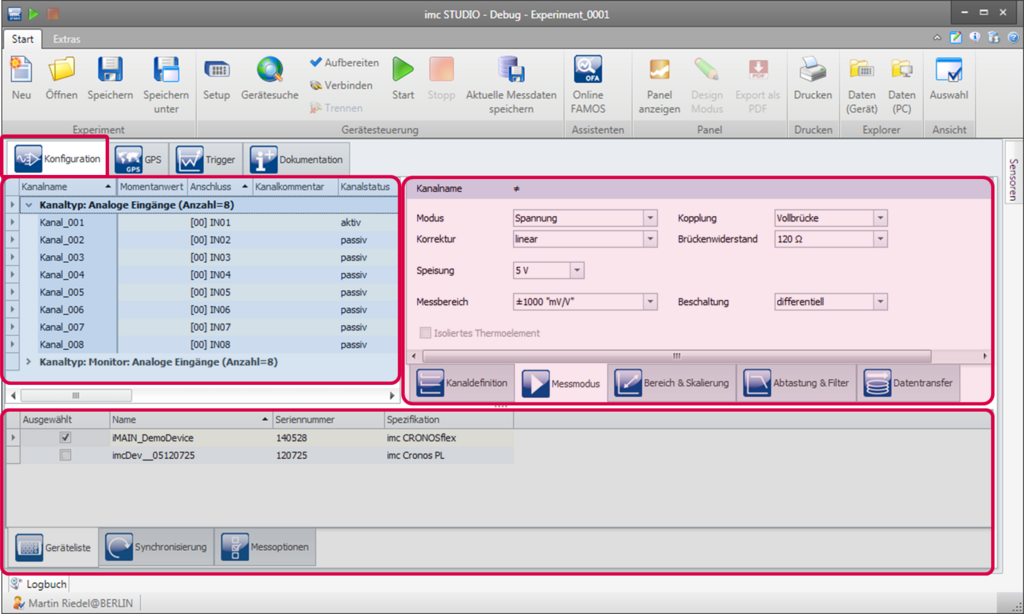

Vue: compact
View: compact
Vue: standard
View: standard
Vue: complète
View: complete

Amélioration de l'assistant servant à nommer les voies

imc STUDIO 5.0 - Assistant pour noms de voies
Assistant pour noms de voies

L'assistant servant à personnaliser les noms de voies est une aide précieuse lorsqu'il faut manipuler un grand nombre de voies ou lors de test  conséquent. Diverses options concernant les paramètres système, tels que le numéro de port ou le numéro de module complètent le processus.

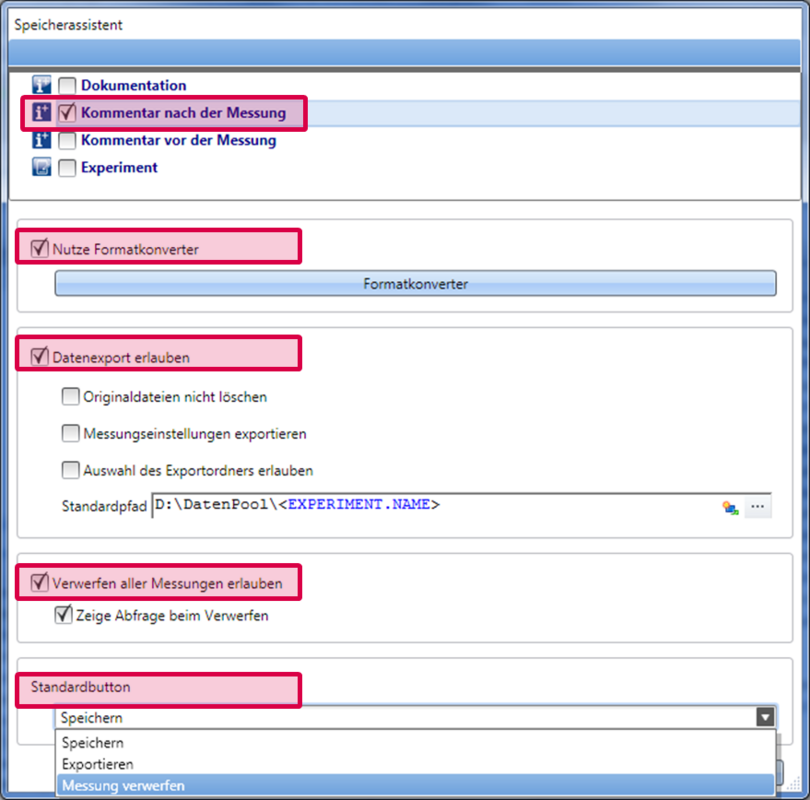

Assistant pour le stockage des données

Le nouvel assistant de stockage des mesures facilite vos taches de mesure quotidiennes en vous guidant dans les étapes nécessaires en fin de mesure.

D'un clic de souris vous pouvez:

  • Conserver ou rejeter votre mesure
  • Enregistrer des commentaires sur la mesure
  • Convertir les données dans un autre format
  • Exporter des données et des réglages

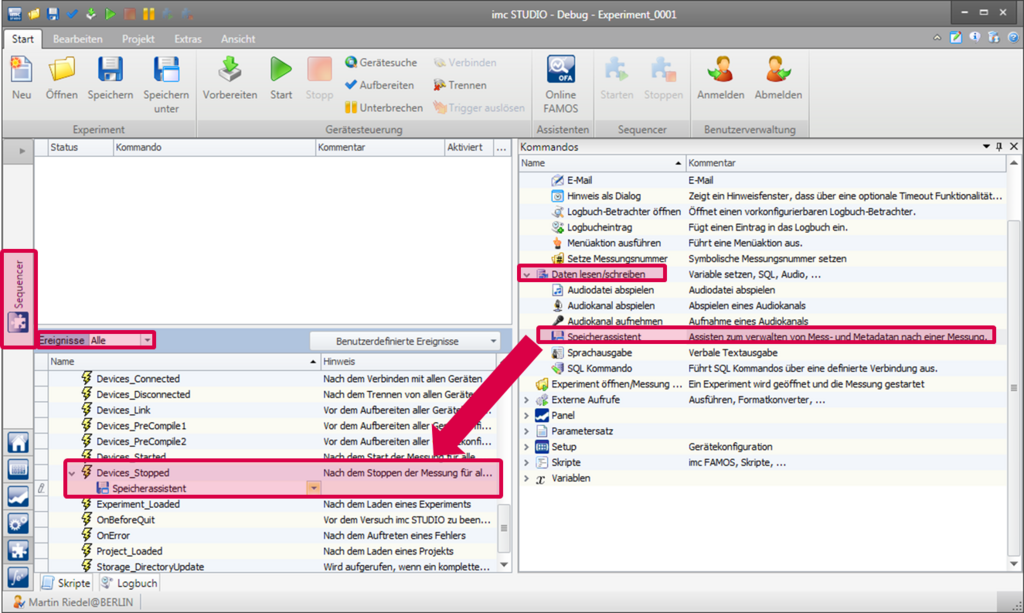

Using the storage assistant in imc the STUDIO Sequencer
Using the storage assistant in imc the STUDIO Sequencer
The functions of the storage assistant
The functions of the storage assistant
Save a commentary by using the storage assistant
Save a commentary by using the storage assistant

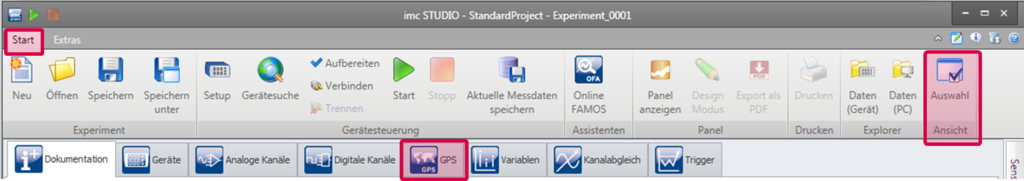

Voies GPS

Particulièrement intéressant pour les applications de test de conduite: imc STUDIO facilite l'organisation des données de position GPS et la visualisation sur les cartes.

Une page de configuration spécifique, dédiée aux voies de positionnement GPS permet un traitement efficace.



Stocker des données après les mesures - sur simple pression d'un bouton

imc STUDIO 5 - Messdaten auf Knopfdruck nachträglich speichern
imc STUDIO 5 - Globale Einstellungen für das nachträgliche Speichern der Messdaten

La nouvelle version d'imc STUDIO vous permet de stocker des données à postériori à partir de la mémoire circulaire même si vous avez oublié d'activer les options de stockage lors du démarrage de la mesure. En appuyant sur le bouton "enregistrer les données" les données sont stockées dans un dossier du projet de votre choix.

Amélioration des fonctions d'import export

Nouvelles fonctions d'import export permettant d'automatiser la configuration des expérimentations.

Vous pouvez importer et exporter:

  • du code imc Online FAMOS
  • des courbes caractéristiques
  • des valeurs d'équilibrage
  • des jeux de paramètres

Main dans la main avec l'analyse des données mesurées

Ergebnisse der Berechnungen direkt mitabspeichern

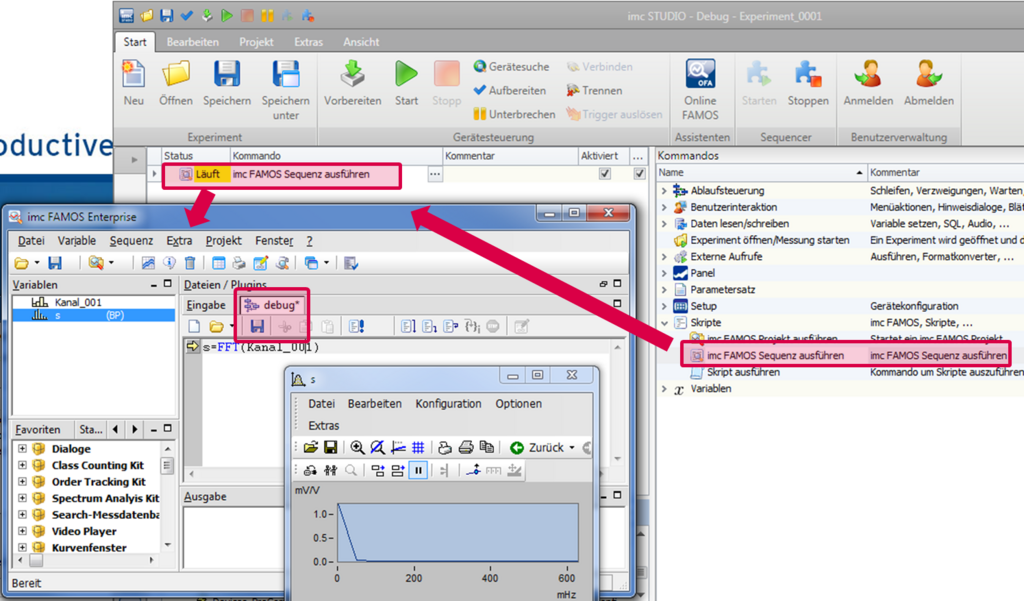

Debugging von imc FAMOS Sequenzen aus imc STUDIO heraus

L'intégration d'imc FAMOS pour automatiser l'analyse des données a été amélioré. A l'aide du nouveau"Mode Debug", il est possible de dérouler les séquences étape par étape, directement avec les dernières données de mesure. Cela signifie que tous les résultats intermédiaires sont disponibles pour le traitement et la visualisation, rendant ainsi beaucoup plus facile l'examen et le développement des algorithmes d'analyse.

Améliorer les applications imc STUDIO avec son propre code

Une interface de script permet aux ingénieurs d'application d'ajouter leur propre code de programme aux applications d'imc STUDIO.

Cela concerne:

  • l'intégration de code propre dans imc STUDIO (c# avec .net Framework)
  • l'extension d'imc STUDIO avec des fonctionnalités spéciales
  • des événement et ou des scripts en tache de fond (imc STUDIO Panel, Exp) couplés avec imc STUDIO Sequencer
  • Atelier intégré: environnement de développement avec éditeur moderne (intelliSense)
  • l'accès à des équipements externes (actionneurs, équipements de laboratoires, infrastructure de bancs de test et d'essais, etc.)

Assistant pour les roues dynamométriques Kistler

imc STUDIO 5.0 dispose d'un assistant de configuration pour l'intégration de roue Kistler RoaDyn


Nouveaux Widgets pour imc Panel

Neues Widget für Menüaktionen
Neue Zonendarstellung im Zeigerinstrument

imc Panel a maintenant son propre widget pour les actions de menu. En un seul clic vous sélectionnez l'action souhaitée dans la liste et le bouton apparait automatiquement avec la fonction correspondante et l'icône appropriée.

En outre, tous les widgets existants ont été améliorés avec de nouvelles fonctionnalités.

Ainsi, par exemple, les fonctions du  widget affichage numérique ont été étendues.  Les chiffres  peuvent maintenant être modifiés par le clavier ou la molette de la souris.

L’instrument à aiguille a maintenant une représentation de zone réglable, ce qui permet d'assigner  différentes couleurs et zones de texte. Ainsi, vous pouvez toujours créer des visualisations appropriées.

Il est possible maintenant également de cacher des widgets ou des fenêtres graphique en agissant sur la propriété "visible". Pour faire apparaitre, par exemple, un bouton de rapport à la fin d'une mesure ou déclencher l’affichage d’une courbe au dessus d’une autre en changeant la visibilité par l’intermédiaire d’un bouton.



Multi-Monitoring

imc Studio Monitor permet à plusieurs utilisateurs de visualiser simultanément des données en direct sur plusieurs postes informatiques. Les données visualisées peuvent être enrichies de méta informations en ligne  et de plus stockées et ce, par chacun des utilisateurs.

Version Runtime gratuite

Une version Runtime gratuite permet aux applications d'imc Studio existantes de s'exécuter sur un quelconque nombre de postes de travail.
