imc STUDIO Video: Liaison entre capture vidéo et données de mesure

imc STUDIO Video: Video- und Messdaten synchron

Pour répondre à la demande croissante d'acquisition combinée de données de mesure et de vidéos imc STUDIO propose une approche unique de gestion des caméras vidéos. Les caméras sont traitées comme des voies de mesures classiques ce qui a pour but de rendre leur enregistrement complétement transparent.

  • Acquisition synchrone des données de mesure et des vidéos
  • Paramétrage des voies de mesure et des voies vidéo identique
  • Déclencheurs et mesures à long terme possibles
  • Pre-déclenchement pour enregistrement vidéo
  • Jusqu'à 4 voies vidéo synchrones
  • Voies enregistrement et moniteur séparées par caméra
  • Relecture synchronisée dans imc STUDIO Panel et imc FAMOS

Des applications entièrement nouvelles peuvent être envisagées comme l'enregistrement vidéo d'un trajet en même temps que les données de mesure lors d'un test routier ou le suivi visuel d'une pièce en essai. Dans les bancs d'essais ou les pièces sont difficilement accessibles, il devient possible d'en assurer un suivi visuel lors de leurs sollicitations tout en enregistrant les différents capteurs.

Selon l'application , une grande variété de caméras peut être utilisée , différentes aussi bien par leur aspect, que par leur vitesse d'acquisition ou leur interface, d'une simple webcam ou d'équipement haute vitesse ou haute résolution jusqu'aux caméras thermiques spécifiques.



Pré-déclenchement et synchronisation

Pour pouvoir analyser les données vidéo en même temps que les données de mesure la synchronisation est cruciale. Les données vidéo doivent donc être absolument synchronisés avec les autres données de mesure pour permettre une corrélation exacte . La meilleure précision qu'on puisse atteindre est fixée par la cadence d'images de la caméra c'est à dire que la synchronisation doit être précise à une trame vidéo près. Cette précision maximale est assurée par imc STUDIO vidéo.

Comme les données vidéo précédent le déclenchement peuvent être d'un grand intérêt, il est également possible de configurer un pré-déclenchement pour enregistrer et sauvegarder les données vidéo.

Voies Moniteur

Selon la fréquence d'images et le format , le volume de données et les taux de transfert que doit traiter imc Vidéo peut vite devenir important, 10 à 20 Mo/sec. ne sont pas rares . Pour cette raison , il est souvent indispensable de limiter l'acquisition et le stockage de données vidéo autour de portions réellement pertinentes, typiquement autour d'un événement de déclenchement. Néanmoins, il est parfois souhaitable d'enregistrer tout le processus, même avec des fréquences d'enregistrement réduites, afin d'obtenir une vue d'ensemble du phénomène.

Il s'agit d'un cas classique d'application de la fonction " Voie-Monitor" , qui est disponible dans imc STUDIO pour tous types de voies de mesure y compris pour les voies vidéo. Chaque voie de mesure peut être dupliquée en tant que "Voie Monitor" avec une fréquence d'acquisition plus lente, on obtient ainsi une copie sous échantillonnée de la voie originale. Bien qu'une voie Monitor ne puisse pas avoir de configuration "analogique" différente en terme de gamme d'entrée, elle peut être complétement différente en terme de déclenchement (départ et arrêt) ainsi qu'en options de stockage, etc.

De cette façon il est possible de n'utiliser qu'une seule caméra pour enregistrer un phénomène pendant des heures dans un flux vidéo condensé et plus lent, à une vitesse d'1 image/sec par exemple et en parallèle de déclencher un enregistrement vidéo haute résolution (100 images/sec) sur ne durée limitée. L'événement de déclenchement de cette fenêtre de temps pourrait provenir d'une quelconque autre voie de mesure ou d'une combinaison logique de plusieurs voies.

Evidemment les " images-sources " de la caméra peuvent être consultées en temps réel et à tout moment , sans avoir besoin d'être stockées. De plus, sur les voies vidéo déclenchées, l'image source correspondant à l'instant précédant le déclenchement est toujours affichée à des fins de surveillance.

Types de caméras et interfaces

les caméras vidéos sont disponibles dans un grand nombre de modèles. Les connexions classiques se font en USB, Firewire (IEEE 1394) et Ethernet. La gamme des formats image va de la vignette à la haute résolution (1920 x 1080) en passant par le VGA (640 x 480) et le SVGA (800 x 600).80). Les vitesses typiques vont d'environ 30 images/sec pour les caméras USB à 130 images/sec pour les caméras Firewire.

Cela signifie qu'il existe un large choix possible sur le marché pour votre application. Pour qu'on puisse intégrer une caméra dans imc STUDIO, il suffit qu'elle soit prise en charge par le pilote "DirectShow" standard de Windows. Les caméras disponibles dans le commerce avec cette fonction sont généralement parfaitement compatibles avec imc STUDIO. Une liste de référence des caméras qui ont déjà été testées est disponible auprès de la Hotline imc de votre région.

Formats des données

Selon le type de caméra et de pilote dont elle est équipée, il est possible de configurer différents formats de données vidéo et différentes méthodes de compression. Les formats tels que RGB, YUY2, Bayer, MJPEG et autres similaires, diffèrent par leurs taux de compression et par leur codage par exemple du fait de leur utilisation de 1 à 3 octets par pixel. En conséquence le flux de données et les besoins en mémoire qui en résultent peuvent varier fortement et dans les cas extrêmes nécessiter de fortes ressources en matériel.

De plus, le pilote de la caméra permet un réglage fin des paramètres optiques , y compris de l'exposition, de la luminosité , du contraste , de la saturation des couleurs , de la balance des blancs et autres paramètres .

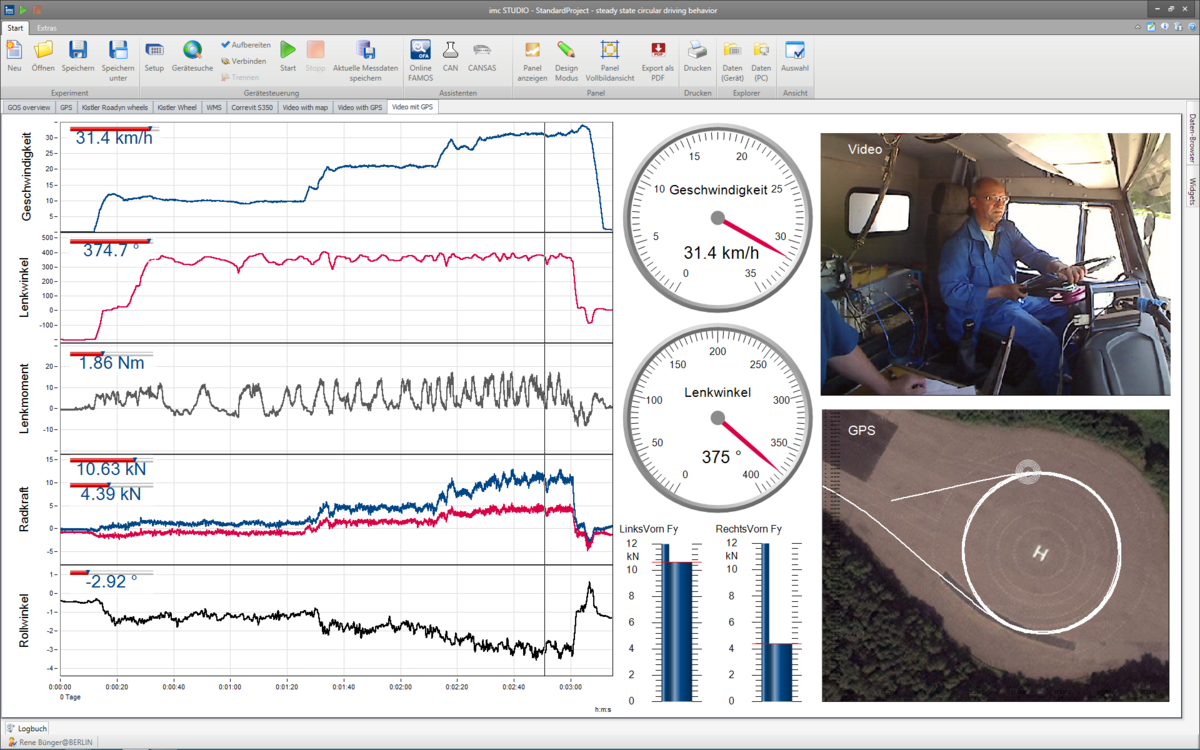

Les données vidéos enregistrées sont parfaitement intégrées dans imc STUDIO avec les autres données de mesure. Elles peuvent être affichées dans des fenêtres graphiques de la même manière que les autres voies de mesures et liés par leurs curseurs pour une analyse synchronisée.

Les données vidéos sont bien sûr également compatibles avec le programme d'analyse différé imc FAMOS ou elles peuvent être lues, modifiées et corrélées. Enregistrées au format "avi" elles peuvent être lues par n'importe quel lecteur multimédia souhaité.
