imc STUDIO Setup: sélection de système (s) de mesure et configuration de tous les paramètres matériels spécifiques

  • Présentation personnalisable pour plus de clarté et de simplicité
  • Multi-selections et fonction Copier Coller des configurations de voies
  • Fonctions Filtre et Recherche
  • Paramétrage étape par étape avec l'assistant de configuration
  • Configuration de voies simplifiée avec l'accès drag & drop à la base de données capteurs imc SENSORS
  • Compatible avec les TEDS
  • Traitement de grand nombre de voies avec le puissant outil de renommage des voies
  • Assistant pour bus de terrain tels CAN, LIN, ARINC, FlexRay, etc.
  • Avec l'assistant imc Online FAMOS intégré il est facile de définir des calculs temps réels optionnels

Vues de configuration sur mesure

L'approche sous forme de tableau pour la configuration des voies est intuitive: chaque ligne représente une voie, chaque colonne une option de réglage et la cellule la valeur concrète. Vous pouvez choisir les options de réglages (colonnes) que vous voulez voir, vous pouvez les disposer ou les cacher comme vous le souhaiter.

Trois options d'affichage sont disponibles pour répondre aux différents besoins des utilisateurs. Le choix de l'option sera fonction du rôle ou de la qualification de l'utilisateur, que ce soit pour un spécialiste expérimenté, un technicien d'installation ou un opérateur de station d'essai.

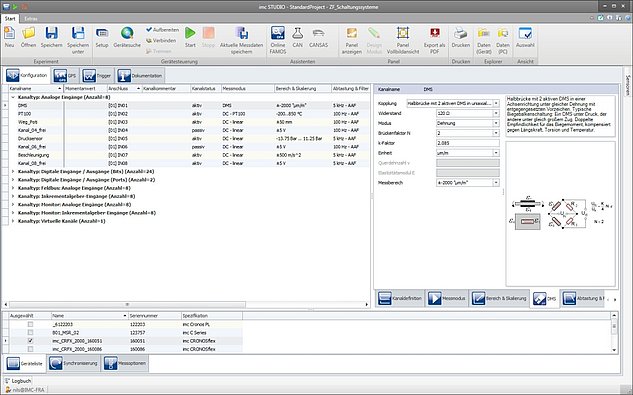

imc STUDIO Vue compacte
Vue: compacte

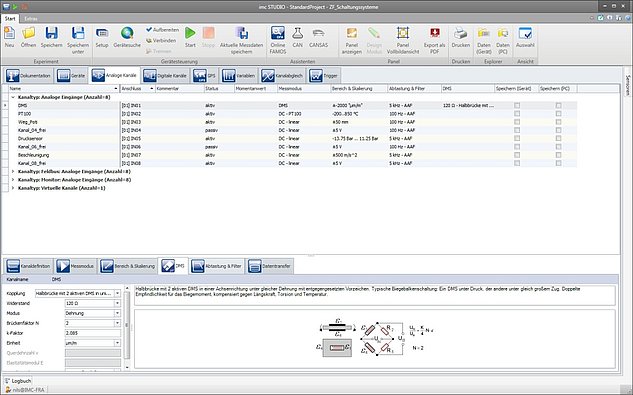

imc STUDIO Vue standard
Vue: standard

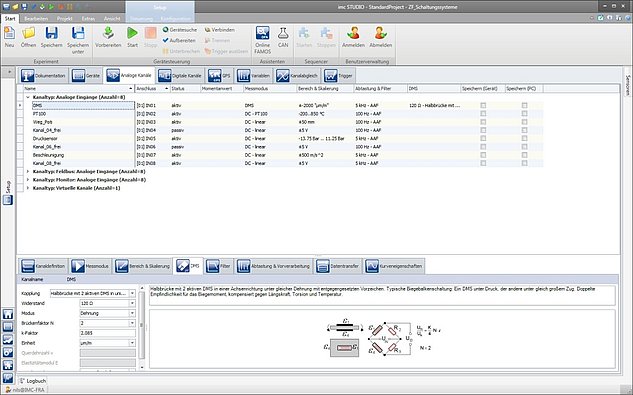

imc STUDIO Vue complète
Vue: complète

Default values for safe operation

Settings parameters which are to remain hidden because they don’t require editing naturally need well-defined default values. One very easy to operate but extremely flexible and powerful function makes this possible: The settings of one particular, selected channel, including settings which are to remain hidden, can be defined as defaults for either all or a special class of channels, for instance all channels of the same type.
In this way, one maintains control even over the hidden properties of the channels or the system, which always remain accessible in the background and can be retrieved into the focus at any time.



Trier et filtrer des voies

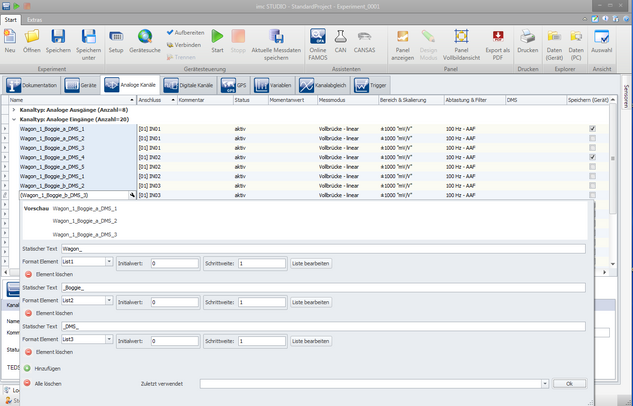

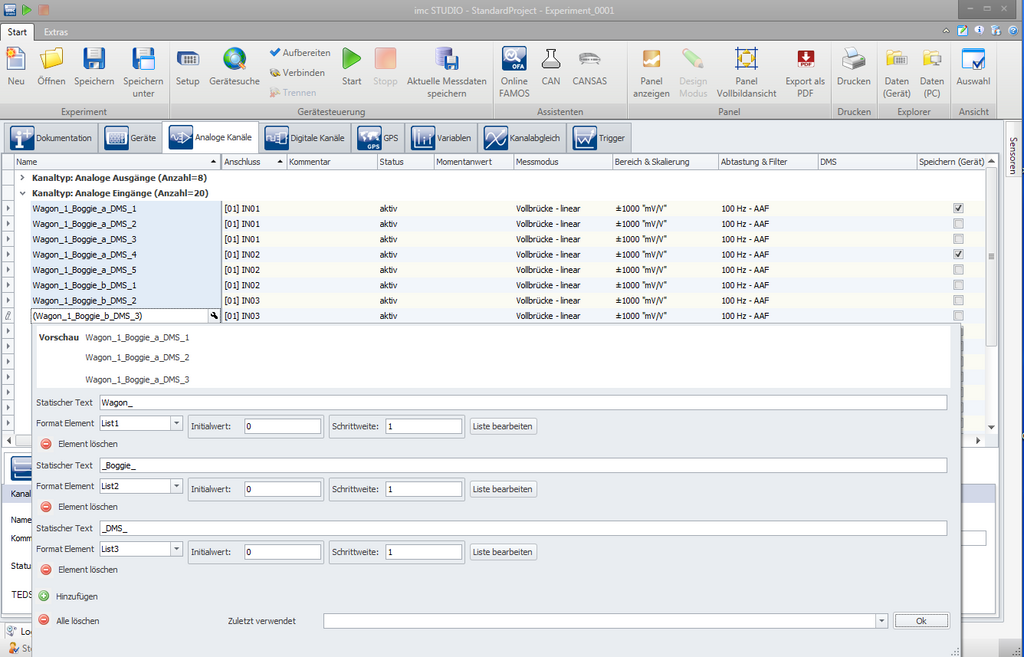

Assistant multi-niveaux pour dénomination automatique des voies
Assistant multi-niveaux pour dénomination automatique des voies

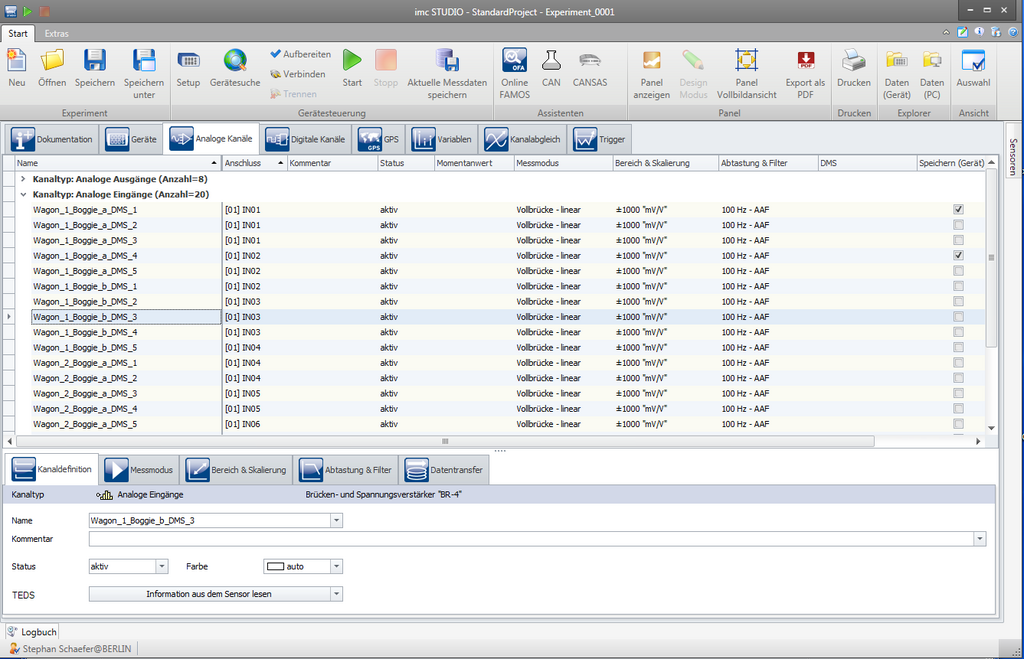

Résultat après dénomination automatique
Résultat après dénomination automatique

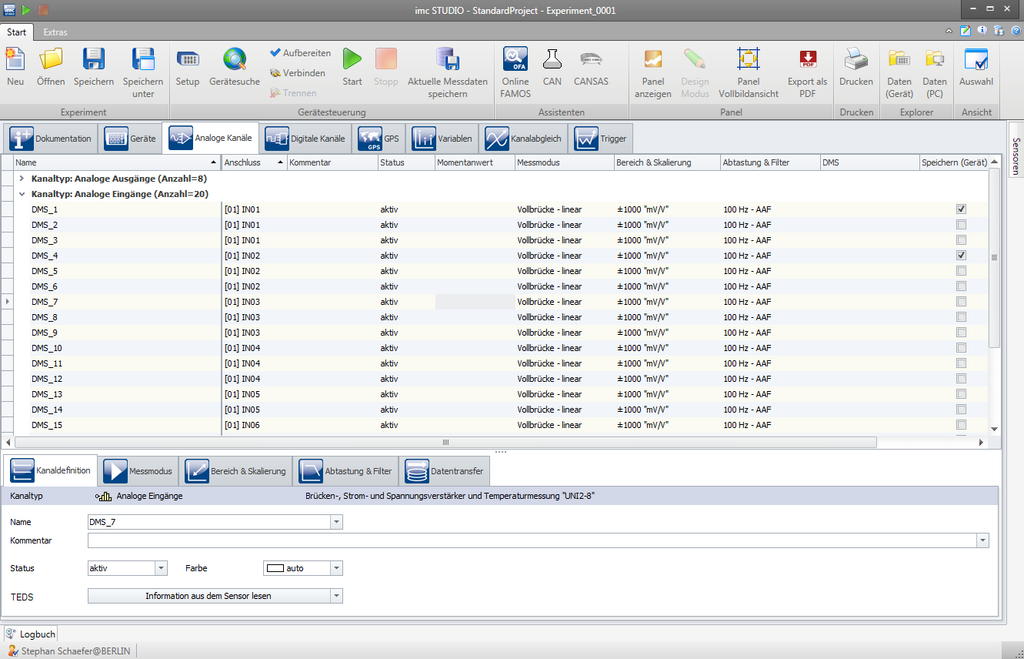

Adjoint pour dénomination automatique des voies
Adjoint pour dénomination automatique des voies

Pour les mesures multivoies , les fonctions de tri et de filtrage intégrées aident à garder une trace de toutes les informations . Certains filtres permettent d' afficher ou de masquer certaines lignes de voies selon des critères librement définissables . En conséquence , la liste de voies souhaitée est disponible d'un clic de souris .

Le filtrage peut etre effectué de l'une des 2 manières suivantes:

- Pour chaque colonne, un simple filtre automatique peut etre défini, fonction de filtre basée sur la logique, par exemple, n'afficher que les voies qui ont été configurées dans la colonne "Mode de mesure" comme voies Pont.

 - Au moyen de l'éditeur de filtre universel, il est possible de définir un ensemble de filtre interactif. Ces expressions logiques complexes peuvent être appliquées à des combinaisons de plusieurs paramètres (colonnes) , et permettent ainsi de faire des sélections très finement délimitées. Une fois formulé , un tel filtre peut être activé comme souhaité.

Cette technique permet d'avoir à la fois une bonne vue d'ensemble et de contrôler des systèmes complexes impliquant des centaines de voies.
